产品型号:VK1622S
产品品牌:永嘉微电/VINKA

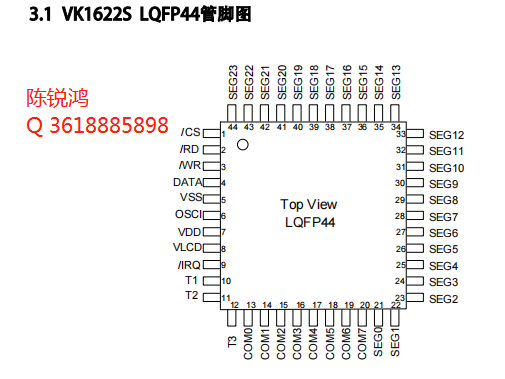

封装形式:LQFP44/48/52/64  QFP64  DICE
产品年份:新年份

VK1622S概述:
VK1622S是一个点阵式存储映射的LCD驱动器,可支持最大256点(32EGx8COM)的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据,也可通过指令进入省电模式。
特点:

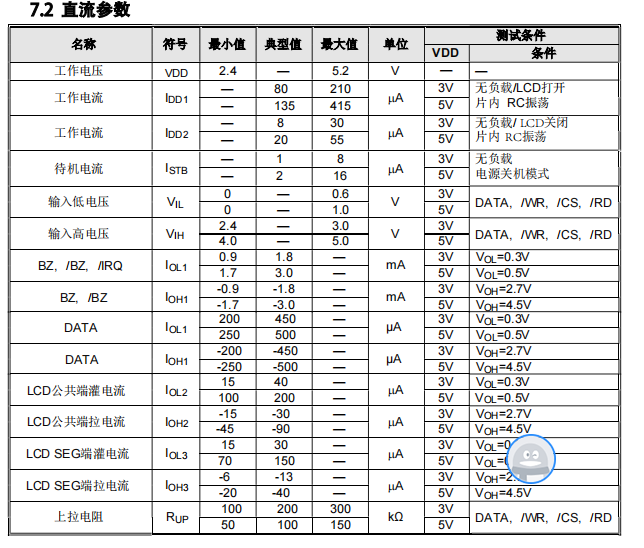

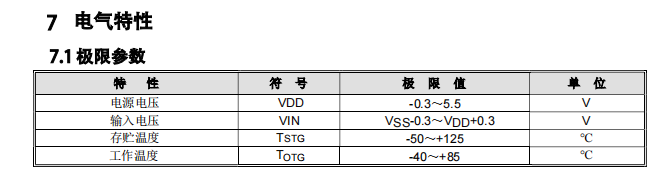

★ 工作电压 2.4-5.2V
★ 内置32 kHz RC振荡器(上电默认)
★ 可外接32kHz时钟源(OSCI)
★ 偏置电压(BIAS)固定为1/4
★ COM周期(DUTY)固定为1/8
★ 内置显示RAM为32x8位
★ 蜂鸣器频率可配置为2kHz、4kHz
★ 省电模式(通过关显示和关振荡器进入)
★ 时基和看门狗共享1个时钟源,可配置8种频率
★ 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)
★ 3/4线串行接口
★ 软件配置LCD显示参数
★ 写命令和读写数据2种命令格式
★ 读写显示数据地址自动加1
★ VLCD脚提供LCD驱动电压(<VDD)

以下推荐一些常用性比价高的LED/LCD驱动


LCD/LED液晶控制器及驱动器系列芯片简介如下:
RAM映射LCD控制器和驱动器系列:
VK1024B  2.4V~5.2V   6seg*4com  6*3   6*2            偏置电压1/2 1/3   S0P-16
VK1056B  2.4V~5.2V   14seg*4com 14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V~5.2V   18seg*4com 18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V~5.2V  18seg*4com  18*3  18*2            偏置电压1/2 1/3   SOP-28
VK1088B  2.4V~5.2V  22seg*4com  22*3                偏置电压1/2 1/3   QFN-32L(4MM*4MM)
VK0192   2.4V~5.2V  24seg*8com          偏置电压1/4      LQFP-44
VK0256   2.4V~5.2V  32seg*8com          偏置电压1/4      QFP-64
VK0256B  2.4V~5.2V  32seg*8com          偏置电压1/4       LQFP-64
VK0256C  2.4V~5.2V  32seg*8com          偏置电压1/4      LQFP-52
VK1621 2.4V~5.2V  32*4 32*3 32*2             偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V~5.5V   32seg*8com             偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V~5.2V   48seg*8com              偏置电压1/4     LQFP-100/QFP-100/DICE裸片
VK1625    2.4V~5.2V  64seg*8com          偏置电压1/4    LQFP-100/QFP-100/DICE
VK1626    2.4V~5.2V  48seg*16com          偏置电压1/5    LQFP-100/QFP-100/DICE
(永嘉微电/VINKA原厂,工程服务技术支持,主营LCD驱动IC; LED驱动IC 触摸IC LDO稳压IC; 水位检测IC)

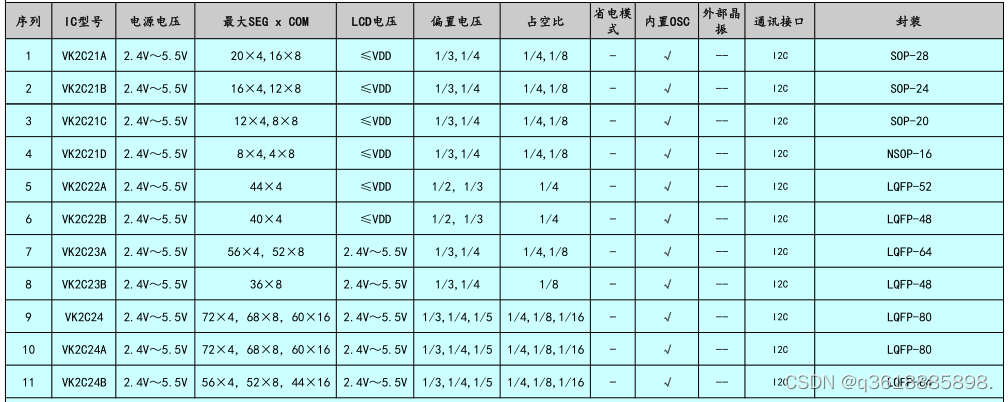

高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4~5.5V  20seg*4com 16*8         偏置电压1/3 1/4   I2C通讯接口    SOP-28
VK2C21B  2.4~5.5V  16seg*4com 12*8         偏置电压1/3 1/4   I2C通讯接口    SOP-24
VK2C21C  2.4~5.5V  12seg*4com 8*8          偏置电压1/3 1/4   I2C通讯接口    SOP-20
VK2C21D  2.4~5.5V  8seg*4com   4*8        偏置电压1/3 1/4   I2C通讯接口    SOP-16
VK2C22A  2.4~5.5V 44seg*4com              偏置电压1/2 1/3   I2C通讯接口    LQFP-52
VK2C22B  2.4~5.5V  40seg*4com            偏置电压1/2 1/3   I2C通讯接口    LQFP-48
VK2C23A  2.4~5.5V  56seg*4com 52*8         偏置电压1/3 1/4   I2C通讯接口    LQFP-64
VK2C23B  2.4~5.5V  36seg*8com            偏置电压1/31/4   I2C通讯接口    LQFP-48
VK2C24   2.4~5.5V  72seg*4com 68*8 60*16     偏置电压1/3 1/4 1/5   I2C通讯接口  LQFP-80
超低功耗LCD液晶控制器及驱动系列:
VKL060   2.55.5V  15seg*4com            偏置电压1/2 1/3   I2C通讯接口   SSOP-24
VKL128   2.55.5V  32seg*4com            偏置电压1/2 1/3   I2C通讯接口   LQFP-44
VKL144A  2.55.5V  36seg*4com            偏置电压1/2 1/3   I2C通讯接口   TSSOP-48
VKL144B  2.55.5V  36seg*4com           偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列:
VKS118   2.45.2V  118seg*2com            偏置电压 --       4线通讯接口   LQFP-128
VKS232   2.45.2V  116seg*2com            偏置电压1/1 1/2   4线通讯接口   LQFP-128
