产品型号:VK2C22A/B
产品品牌:永嘉微电/VINKA
封装形式:LQFP52/48DICE(COB邦定片)COG(邦定玻璃用)
产品年份:新年份

VK2C22A/B概述:
VK2C22是一个点阵式存储映射的LCD驱动器,可支持最大176点(44SEGx4COM) 的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据,也可通过指令进入省电模 式。其高抗干扰,低功耗的特性适用于水电气表以及工控仪表类产品。

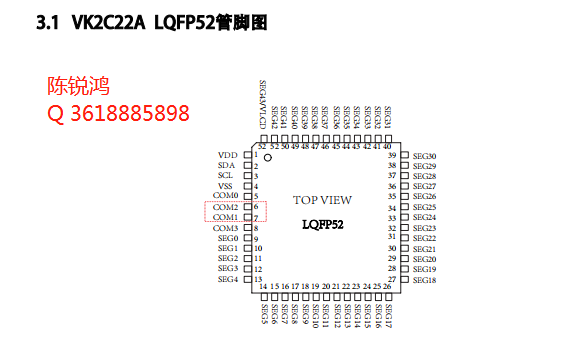

VK2C22A  LQFP52:44SEG×4COM点阵
VK2C22B  LQFP48:40SEG×4COM 点阵
特点:
★  工作电压 2.4-5.5V
★  内置32 kHz RC振荡器
★  偏置电压(BIAS)可配置为1/21/3
★  COM周期(DUTY)为1/4
★  内置显示RAM44x4
★  帧频可配置为80Hz160Hz
★  省电模式(通过关显示和关振荡器进入)
★  I2C通信接口
★  显示模式44x4
★  3种显示整体闪烁频率
★  软件配置LCD显示参数
★  读写显示数据地址自动加1
★  VLCD脚提供LCD驱动电压源(<5.5V
★  内置16LCD驱动电压调整电路
★  内置上电复位电路(POR)
★  低功耗、高抗干扰
内存映射的LED控制器及驱动器
VK1628 --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.55.5V)    驱动点阵:70/52
共阴驱动:107/134位  共阳驱动:710位   按键:10x2  封装SOP28
VK1629 --- 通讯接口:STb/CLK/DIN/DOUT    电源电压:5V(4.55.5V)    驱动点阵:128
共阴驱动:168位   共阳驱动:816位   按键:8x4  封装QFP44
VK1629A --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.55.5V)    驱动点阵:128
共阴驱动:168位   共阳驱动:816位   按键:---  封装SOP32
VK1629B --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.55.5V)    驱动点阵:112
共阴驱动:148位   共阳驱动:814位   按键:8x2  封装SOP32
VK1629C --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.55.5V)    驱动点阵:120
共阴驱动:158位  共阳驱动:815位   按键:8x1  封装SOP32
VK1629D --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.55.5V)    驱动点阵:96
共阴驱动:128位  共阳驱动:812位   按键:8x4  封装SOP32
VK1640 --- 通讯接口: CLK/DIN    电源电压:5V(4.55.5V)    驱动点阵:128
共阴驱动:816位  共阳驱动:168位   按键:---  封装SOP28
VK1640A --- 通讯接口: CLK/DIN    电源电压:5V(4.55.5V)    驱动点阵:128
共阴驱动:816位  共阳驱动:168位   按键:---  封装SSOP28
VK1640B --- 通讯接口: CLK/DIN    电源电压:5V(4.55.5V)    驱动点阵:96
共阴驱动:812位  共阳驱动:128位   按键:---  封装SSOP24
VK1650 --- 通讯接口: SCL/SDA    电源电压:5V(3.05.5V)
共阴驱动:84位   共阳驱动:48位   按键:7x4  封装SOP16/DIP16
VK1651 --- 通讯接口: SCL/SDA    电源电压:5V(3.05.5V)
共阴驱动:74位   共阳驱动:47位   按键:7x1  封装SOP16/DIP16
VK1616 --- 通讯接口: 三线串行    电源电压:5V(3.05.5V)
显示模式:74位   按键:7x1  封装SOP16/DIP16
VK1668 ---通讯接口:STb/CLK/DIO    电源电压:5V(4.55.5V)    驱动点阵:70/52
共阴驱动:107/134位  共阳驱动:710位   按键:10x2  封装SOP24
VK6932 --- 通讯接口:STb/CLK/DIN    电源电压:5V(4.55.5V)    驱动点阵:128
共阴驱动:81617.5/140mA  共阳驱动:168位   按键:---  封装SOP32
VK16K33 A/B/C--- 通讯接口:SCL/SDA   电源电压:5V(4.5V5.5V)   驱动点阵:128/96/64
共阴驱动:168/128/88
共阳驱动:816/812/88位按键:13x3 10x3 8x3
封装SOP20/SOP24/SOP28
VK1618 ---是带键盘扫描接口的 LED 驱动控制专用电路,内部集成有 MCU 数字接口、
数据锁存器、键盘扫描等电路。封装SOP18/DIP18
VK1S68C --- LED驅動IC 10x7/13x4段位 107/116位共阴
10x2按键,封装SSOP24
VK1Q68D --- LED驅動IC 10x7/13x4段位 107/116位共阴
10x2按键,封装QFP24
VK1S38A ---  LED驱动IC 8×8   封装SSOP24
VK1638 ---是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用IC,
内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路,封装SOP32
(永嘉微电/VINKA原厂,工程服务技术支持,主营LCD驱动ICLED驱动IC 触摸IC LDO稳压IC; 水位检测IC)
———————————————————————————————
触摸触控IC系列简介如下:
标准触控IC-电池供电系列:
VKD223EB --- 工作电压/电流2.0V-5.5V/5uA-3V   感应通道数:1    通讯接口
最长响应时间快速模式60mS,低功耗模式220ms    封装:SOT23-6
VKD223B ---  工作电压/电流:2.0V-5.5V/5uA-3V   感应通道数:1    通讯接口
最长响应时间快速模式60mS,低功耗模式220ms    封装:SOT23-6
VKD233DB --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DH ---工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出  有效键最长时间检测16S
VKD233DS --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:DFN62*2超小封装)
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DR --- 工作电压/电流:2.4V-5.5V/1.5uA-3V  1感应按键  封装:DFN62*2超小封装)
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流1.5uA-3V
VKD233DG --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:DFN62*2超小封装)
通讯接口:直接输出,锁存(toggle)输出   低功耗模式电流2.5uA-3V
VKD233DQ --- 工作电压/电流:2.4V-5.5V/5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出    低功耗模式电流5uA-3V
VKD233DM --- 工作电压/电流:2.4V-5.5V/5uA-3V  1感应按键  封装:SOT23-6 (开漏输出)
通讯接口:开漏输出,锁存(toggle)输出    低功耗模式电流5uA-3V
VKD232C  --- 工作电压/电流:2.4V-5.5V/2.5uA-3V   感应通道数:2  封装:SOT23-6
通讯接口:直接输出,低电平有效  固定为多键输出模式,內建稳压电路

MTP触摸IC——VK36N系列抗电源辐射及手机干扰:
VK3601L  --- 工作电压/电流:2.4V-5.5V/4UA-3V3  感应通道数:1  11直接输出
待机电流小,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOT23-6
VK36N1D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:1  11直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6
VK36N2P --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:2    脉冲输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6
VK3602XS ---工作电压/电流:2.4V-5.5V/60UA-3V  感应通道数:2  22锁存输出
低功耗模式电流8uA-3V,抗电源辐射干扰,宽供电电压   封装:SOP8
VK3602K --- 工作电压/电流:2.4V-5.5V/60UA-3V   感应通道数:2   22直接输出
低功耗模式电流8uA-3V,抗电源辐射干扰,宽供电电压   封装:SOP8
VK36N2D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:2   11直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOP8
VK36N3BT ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码锁存输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOP8
VK36N3BD ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOP8
VK36N3BO ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码开漏输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP8/DFN8(超小超薄体积)
VK36N3D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  11直接输出
