中微 CMS80F261B、8位MCU 用于无线温控器、可提供多达46个GPIO

wu55555

无线温控器，是一种基于无线通信技术的温度控制器，可以通过手机、平板等智能终端设备，随时远程无线控制室内温度，即方便使用，也可节省更多的资源。

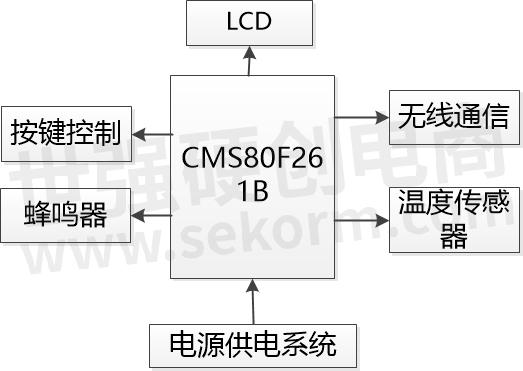

下图是无线温控器的原理框图，推荐采用国产中微[url=]8位MCU[/url] [url=]CMS80F261B[/url]为主控， 该MCU外设最高可运行在48MHz，工作温度范围-40至+105度，2.1 至 5.5 V 的工作电压范围，也被广泛应用于医疗电子，小家电，电机控制等设备。

中微的CMS80F261B应用于无线温控器有如下优势：

1.该MCU兼容MCS-51的1T指令系统，同时，系统时钟频率最高支持48MHz，以及32bit/16bit的乘除法运算单元，可为用户提供高效、快速的指令控制集。

2.集成有丰富的通信接口，包括I2C，SPI，以及4个UART接口，与其它外设通信时，丰富的通信接口，可满足与不同外设通信接口需求。

3.可提供多达46个GPIO，均支持上/下拉电阻功能，使硬件设计，更加简洁。

4.其内置蜂鸣器驱动模块，占空比50%可调，简化硬件设计的同时，也使软件控制更加灵活。

5.内置硬件LCD/LED驱动器，占空比 1/4~ 1/8可选，无需外置驱动，降低成本。

6.内置低压检测/复位功能，可有效防止程序跑飞等问题，提高了产品设计的可靠性，稳定性。

7.拥有96位唯一的身份识别号，即每颗芯片都有唯一的ID，在对内部 Flash 进行编程前将唯一的ID与软件加密协议相结合，可有效提高Flash代码的安全性。

另外，CMS80F261B国产MCU，供货有保障。综上所述，CMS80F261B系列MCU非常适合于无线温控器的应用。

优势与特性：

-   增强型1T 8051

-   工作电压频率：2.1V~5.5V @Fsys=48MHz，Fcpu=24MHz

-   工作温度：-40℃~105℃

-   内置64KB Flash ROM（支持BOOT功能区，0K/1K/2K/4K可选）、1KB Data Flash、256B通用RAM、4KB通用XRAM

-   支持4种不同的振荡方式

-   最多46个通用GPIO，所有数字功能可分配到任意GPIO

-   2路模拟比较器，失调电压小于1mV

-   2路运算放大器，失调电压小于1mV

-   最多23通道12位ADC，内置1.2V基准电压，参考电压可选1.2V/2.0V/2.4V/3.0V/VDD

-   5个16位定时器，Timer2具备Capture/Compare功能

-   内置WDT定时器

-   内置LSE定时器，支持休眠唤醒功能

-   4个UART串口，波特率最高可达1Mb/s

-   1个SPI，通信速率最高可达6Mb/s

-   1个I2C，通信速率最高可达400Kb/s

-   6路增强型PWM，支持独立和互补模式，以及可编程死区延时，PWM输出口可多端口映射

-   内置低压复位功能（LVR）：1.8V/2.0V/2.5V/3.5V

-   内置低压检测功能（LVD）：2.0V~4.6V 16级可选

-   蜂鸣器BUZZER

-   96bit唯一ID（UID）

-   封装类型：LQFP32，LQFP44及LQFP48

应用领域：

> 物联网智能家居

> 新能源

> 医疗电子

> 小家电

> 电机

> 工业

> 商业

……………………………………………………
