(可定制DICE/COG) VK2C23A/B LCD液晶驱动芯片,高抗干扰段码LCD液晶驱动IC资料

发布时间:2022-6-7 18:02    发布者:芒果DB
产品型号:VK2C23A/B
产品品牌:永嘉微电/VINKA
封装形式:LQFP64/48

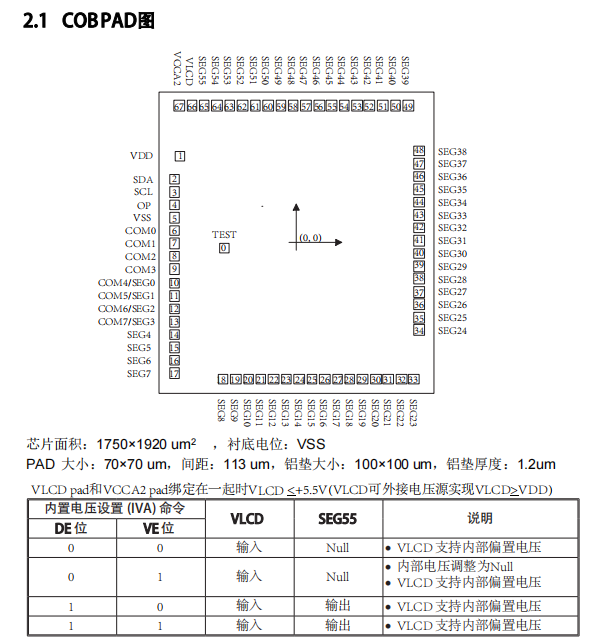

可定制裸片:DICE(COB邦定片)COG(邦定玻璃用)
产品年份:新年份

VK2C23A/B概述:

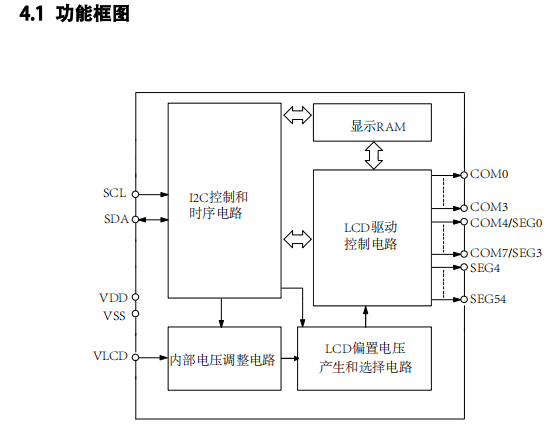

VK2C23A/B是一个点阵式存储映射的LCD驱动器,可支持最大224点(56SEGx4COM)或者最大416点(52SEGx8COM)的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据,也可通过指令进入省电模式。其高抗干扰,低功耗的特性适用于水电气表以及工控仪表类产品。

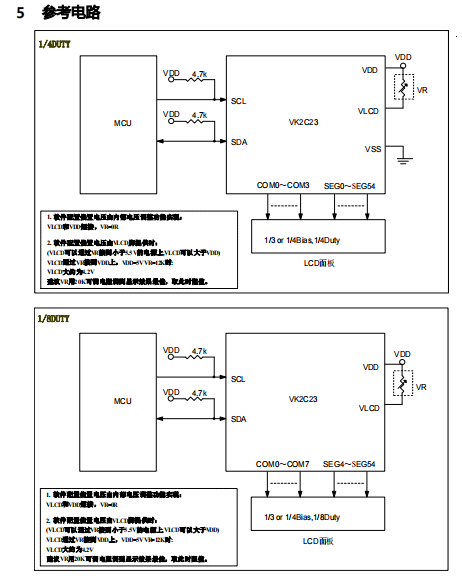

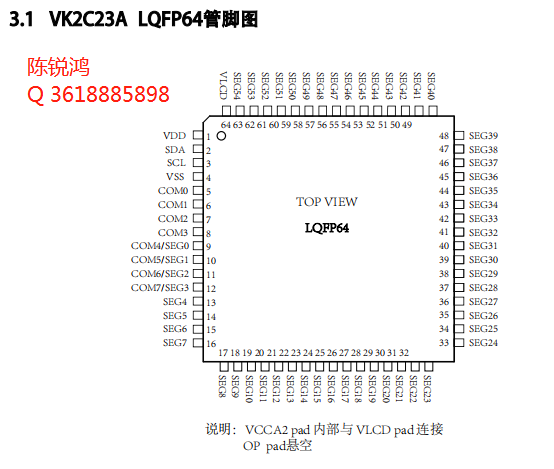

VK2C23A  LQFP64: 56SEG×4COM或52SEG×8COM点阵
VK2C23B  LQFP48: 35SEG×8COM点阵
特点:
★  工作电压 2.4-5.5V
★  内置32 kHz RC振荡器
★  偏置电压(BIAS)可配置为1/31/4
★  COM周期(DUTY)可配置为1/41/8
★  内置显示RAM56x4位、52x8
★  帧频可配置为80Hz160Hz
★  省电模式(通过关显示和关振荡器进入)
★  I2C通信接口
★  显示模式56x452x8
★  3种显示整体闪烁频率
★  软件配置LCD显示参数
★  读写显示数据地址自动加1
★  VLCD脚提供LCD驱动电压源(<5.5V
★  内置16LCD驱动电压调整电路
★  内置上电复位电路(POR)
★  低功耗、高抗干扰




本文地址:https://www.eechina.com/thread-792213-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
芒果DB 发表于 2022-6-7 18:05:21
LCD/LED液晶控制器及驱动器系列芯片简介如下:
RAM映射LCD控制器和驱动器系列:
VK1024B  2.4V~5.2V   6seg*4com  6*3   6*2            偏置电压1/2 1/3   S0P-16
VK1056B  2.4V~5.2V   14seg*4com 14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V~5.2V   18seg*4com 18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V~5.2V  18seg*4com  18*3  18*2            偏置电压1/2 1/3   SOP-28
VK1088B  2.4V~5.2V  22seg*4com  22*3                偏置电压1/2 1/3   QFN-32L(4MM*4MM)
VK0192   2.4V~5.2V  24seg*8com          偏置电压1/4      LQFP-44
VK0256   2.4V~5.2V  32seg*8com          偏置电压1/4      QFP-64
VK0256B  2.4V~5.2V  32seg*8com          偏置电压1/4       LQFP-64
VK0256C  2.4V~5.2V  32seg*8com          偏置电压1/4      LQFP-52
VK1621 2.4V~5.2V  32*4 32*3 32*2             偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V~5.5V   32seg*8com             偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V~5.2V   48seg*8com              偏置电压1/4     LQFP-100/QFP-100/DICE裸片
VK1625    2.4V~5.2V  64seg*8com          偏置电压1/4    LQFP-100/QFP-100/DICE
VK1626    2.4V~5.2V  48seg*16com          偏置电压1/5    LQFP-100/QFP-100/DICE
(永嘉微电/VINKA原厂,工程服务技术支持,主营LCD驱动IC; LED驱动IC; 触摸IC; LDO稳压IC; 水位检测IC)

高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4~5.5V  20seg*4com 16*8         偏置电压1/3 1/4   I2C通讯接口    SOP-28
VK2C21B  2.4~5.5V  16seg*4com 12*8         偏置电压1/3 1/4   I2C通讯接口    SOP-24
VK2C21C  2.4~5.5V  12seg*4com 8*8          偏置电压1/3 1/4   I2C通讯接口    SOP-20
VK2C21D  2.4~5.5V  8seg*4com   4*8        偏置电压1/3 1/4   I2C通讯接口    SOP-16
VK2C22A  2.4~5.5V 44seg*4com              偏置电压1/2 1/3   I2C通讯接口    LQFP-52
VK2C22B  2.4~5.5V  40seg*4com            偏置电压1/2 1/3   I2C通讯接口    LQFP-48
VK2C23A  2.4~5.5V  56seg*4com 52*8         偏置电压1/3 1/4   I2C通讯接口    LQFP-64
VK2C23B  2.4~5.5V  36seg*8com            偏置电压1/31/4   I2C通讯接口    LQFP-48
VK2C24   2.4~5.5V  72seg*4com 68*8 60*16     偏置电压1/3 1/4 1/5   I2C通讯接口  LQFP-80

超低功耗LCD液晶控制器及驱动系列:
VKL060   2.5~5.5V  15seg*4com            偏置电压1/2 1/3   I2C通讯接口   SSOP-24
VKL128   2.5~5.5V  32seg*4com            偏置电压1/2 1/3   I2C通讯接口   LQFP-44
VKL144A  2.5~5.5V  36seg*4com            偏置电压1/2 1/3   I2C通讯接口   TSSOP-48
VKL144B  2.5~5.5V  36seg*4com           偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列:
VKS118   2.4~5.2V  118seg*2com            偏置电压 --       4线通讯接口   LQFP-128
VKS232   2.4~5.2V  116seg*2com            偏置电压1/1 1/2   4线通讯接口   LQFP-128
———————————————————————
内存映射的LED控制器及驱动器

VK1628 --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:70/52

共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP28

VK1629 --- 通讯接口:STb/CLK/DIN/DOUT    电源电压:5V(4.5~5.5V)    驱动点阵:128

共阴驱动:16段8位   共阳驱动:8段16位   按键:8x4  封装QFP44

VK1629A --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:128

共阴驱动:16段8位   共阳驱动:8段16位   按键:---  封装SOP32

VK1629B --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:112

共阴驱动:14段8位   共阳驱动:8段14位   按键:8x2  封装SOP32

VK1629C --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:120

共阴驱动:15段8位  共阳驱动:8段15位   按键:8x1  封装SOP32

VK1629D --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:96

共阴驱动:12段8位  共阳驱动:8段12位   按键:8x4  封装SOP32

VK1640 --- 通讯接口: CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:128

共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SOP28

VK1640A --- 通讯接口: CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:128

共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SSOP28

VK1640B --- 通讯接口: CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:96

共阴驱动:8段12位  共阳驱动:12段8位   按键:---  封装SSOP24

VK1650 --- 通讯接口: SCL/SDA    电源电压:5V(3.0~5.5V)

共阴驱动:8段4位   共阳驱动:4段8位   按键:7x4  封装SOP16/DIP16

VK1651 --- 通讯接口: SCL/SDA    电源电压:5V(3.0~5.5V)

共阴驱动:7段4位   共阳驱动:4段7位   按键:7x1  封装SOP16/DIP16

VK1616 --- 通讯接口: 三线串行    电源电压:5V(3.0~5.5V)

显示模式:7段4位   按键:7x1  封装SOP16/DIP16

VK1668 ---通讯接口:STb/CLK/DIO    电源电压:5V(4.5~5.5V)    驱动点阵:70/52

共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP24

VK6932 --- 通讯接口:STb/CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:128

共阴驱动:8段16位17.5/140mA  共阳驱动:16段8位   按键:---  封装SOP32
VK16K33 A/B/C--- 通讯接口:SCL/SDA   电源电压:5V(4.5V~5.5V)   驱动点阵:128/96/64

共阴驱动:16段8位/12段8位/8段8位

共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3

封装SOP20/SOP24/SOP28
VK1618 ---是带键盘扫描接口的 LED 驱动控制专用电路,内部集成有 MCU 数字接口、

数据锁存器、键盘扫描等电路。封装SOP18/DIP18
VK1S68C --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴

10x2按键,封装SSOP24
VK1Q68D --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴

10x2按键,封装QFP24
VK1S38A ---  LED驱动IC 8段×8位   封装SSOP24
VK1638 ---是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用IC,

内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路,封装SOP32
(永嘉微电/VINKA原厂,工程服务技术支持,主营LCD驱动IC; LED驱动IC; 触摸IC; LDO稳压IC; 水位检测IC)
———————————————————————————————
触摸触控IC系列简介如下:
标准触控IC-电池供电系列:
VKD223EB --- 工作电压/电流:2.0V-5.5V/5uA-3V   感应通道数:1    通讯接口
最长响应时间快速模式60mS,低功耗模式220ms    封装:SOT23-6
VKD223B ---  工作电压/电流:2.0V-5.5V/5uA-3V   感应通道数:1    通讯接口
最长响应时间快速模式60mS,低功耗模式220ms    封装:SOT23-6
VKD233DB --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DH ---工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出  有效键最长时间检测16S
VKD233DS --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:DFN6(2*2超小封装)
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DR --- 工作电压/电流:2.4V-5.5V/1.5uA-3V  1感应按键  封装:DFN6(2*2超小封装)
通讯接口:直接输出,锁存(toggle)输出  低功耗模式电流1.5uA-3V
VKD233DG --- 工作电压/电流:2.4V-5.5V/2.5uA-3V  1感应按键  封装:DFN6(2*2超小封装)
通讯接口:直接输出,锁存(toggle)输出   低功耗模式电流2.5uA-3V
VKD233DQ --- 工作电压/电流:2.4V-5.5V/5uA-3V  1感应按键  封装:SOT23-6
通讯接口:直接输出,锁存(toggle)输出    低功耗模式电流5uA-3V
VKD233DM --- 工作电压/电流:2.4V-5.5V/5uA-3V  1感应按键  封装:SOT23-6 (开漏输出)
通讯接口:开漏输出,锁存(toggle)输出    低功耗模式电流5uA-3V
VKD232C  --- 工作电压/电流:2.4V-5.5V/2.5uA-3V   感应通道数:2  封装:SOT23-6
通讯接口:直接输出,低电平有效  固定为多键输出模式,內建稳压电路

MTP触摸IC——VK36N系列抗电源辐射及手机干扰:
VK3601L  --- 工作电压/电流:2.4V-5.5V/4UA-3V3  感应通道数:1  1对1直接输出
待机电流小,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOT23-6
VK36N1D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:1  1对1直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6
VK36N2P --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:2    脉冲输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOT23-6
VK3602XS ---工作电压/电流:2.4V-5.5V/60UA-3V  感应通道数:2  2对2锁存输出
低功耗模式电流8uA-3V,抗电源辐射干扰,宽供电电压   封装:SOP8
VK3602K --- 工作电压/电流:2.4V-5.5V/60UA-3V   感应通道数:2   2对2直接输出
低功耗模式电流8uA-3V,抗电源辐射干扰,宽供电电压   封装:SOP8
VK36N2D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:2   1对1直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏封装:SOP8
VK36N3BT ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码锁存输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOP8
VK36N3BD ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码直接输出
触摸积水仍可操作,抗电源及手机干扰,可通过CAP调节灵敏  封装:SOP8
VK36N3BO ---工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  BCD码开漏输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP8/DFN8(超小超薄体积)
VK36N3D --- 工作电压/电流:2.2V-5.5V/7UA-3V3  感应通道数:3  1对1直接输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N4B ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:4    BCD输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N4I---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:4    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N5D ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:5   1对1直接输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N5B ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:5    BCD输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N5I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:5    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N6D --- 工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:6   1对1直接输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N6B ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:6    BCD输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N6I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:6    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N7B ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:7    BCD输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N7I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:7    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N8B ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:8    BCD输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N8I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:8    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N9I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:9    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
VK36N10I ---工作电压/电流:2.2V-5.5V/7UA-3V3   感应通道数:10    I2C输出
触摸积水仍可操作,抗电源及手机干扰  封装:SOP16/DFN16(超小超薄体积)
