1.方案名称： 晶丰BP2877F支持PWM 调光非隔离降压恒流方案
2.品牌名称：晶丰明源
3方案特点：
BP2877F 是一款支持 PWM 调光高精度降压型 LED 恒 流驱动芯片，采用模拟和 PWM 结合的调光控制模 式，能够最大程度优化调光的线性度和光通量一 致性，适用于 85Vac~265Vac 全范围输入电压的非 隔离降压型 LED 恒流电源，专为无频闪 LED 照明 领域的应用而设计。 BP2877F 芯片内部集成 500V 功率管，无需辅助绕 组检测和供电，只需要很少的外围元件，即可实 现优异的恒流特性，极大的节约了系统成本和体 积。 BP2877F 芯片内部带有高精度的电流采样电路，来 实现精确的 LED 恒流输出和优异的线电压调整率。 芯片工作在电感电流临界模式，输出电流不随电 感量和 LED 工作电压的变化而变化，实现优异的 负载调整率。 BP2877F 具有多重保护功能，包括 LED 开路保护， LED 短路保护，CS 电阻短路保护，供电欠压保护， 芯片温度过热调节和过温保护等。 BP2877F 采用 DIP7 封装。
4特点功能：

支持 5%-100% PWM 调光

内部集成 500V 功率管

电感电流临界模式

无需辅助绕组检测和供电

±5% LED 输出电流精度

LED 开路/短路保护

CS 电阻短路保护

芯片供电欠压保护

过热调节功能

采用 DIP7 封装


5应用范围：
LED 吸顶灯 ，LED 球泡灯 ， 其它 LED 照明

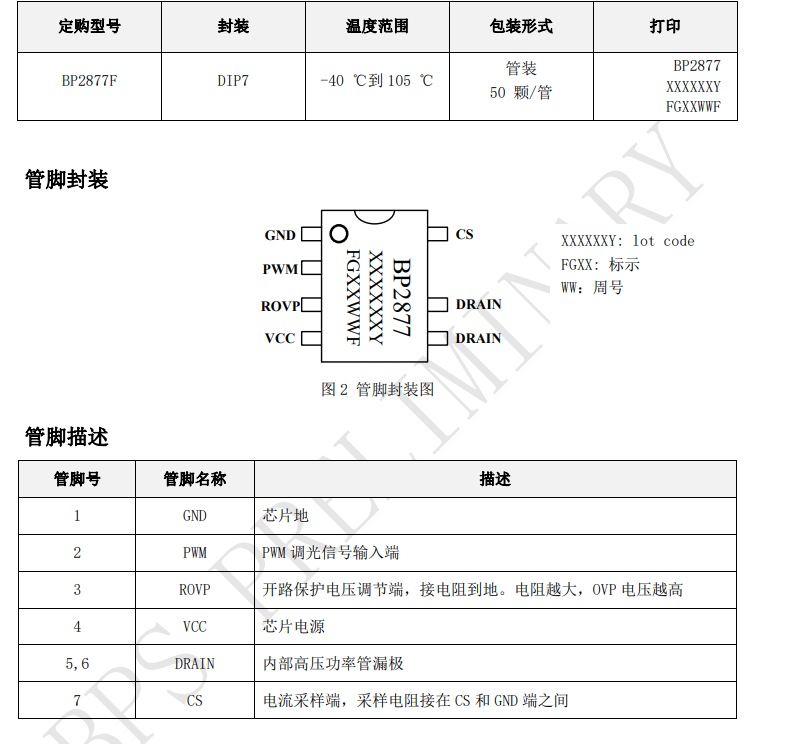

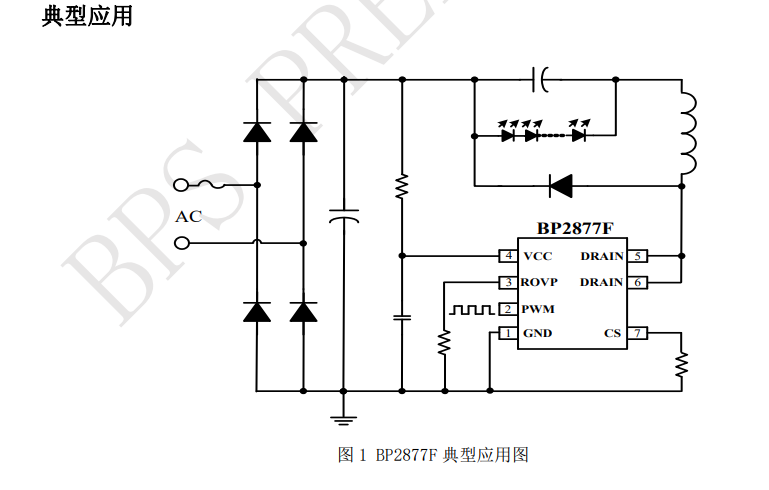

6原理图：
