东芝推出五款新型MOSFET栅极驱动IC,助力移动电子设备小型化

发布时间:2022-6-7 16:40    发布者:eechina
关键词: 栅极驱动 , TCK42
TCK42xG系列支持外部背对背MOSFET

东芝电子元件及存储装置株式会社(“东芝”)今日宣布,在其TCK42xG系列MOSFET栅极驱动IC产品中新增五款适用于可穿戴设备等移动电子设备的产品。该系列的新产品配备了过电压锁定功能,能根据输入电压控制外部MOSFET的栅极电压。


新产品具体包括:用于24V电源线的“TCK420G”;用于12V电源线的“TCK422G”和“TCK423G”;用于9V电源线的“TCK424G”;以及用于5V电源线的“TCK425G”。与已经推出的用于20V电源线的“TCK421G”共同构成完整的产品线。

在新推出这五款产品后,TCK42xG系列现在允许用户从10V和5.6V这两种类型的栅源电压中进行选择,这覆盖了更多规格的MOSFET。凭借输入过电压锁定功能的多种检测电压,该产品能用于5V至24V的电源线路。如果与外部背对背MOSFET结合使用,它们也适用于配置具有反向电流阻断功能的负载开关电路(图1)或电源多路复用器电路(图2)。除此之外,其内置的电荷泵电路支持从2.7V至28V的宽输入电压范围,因此经过间歇操作,可在外部背对背MOSFET的栅极和源极之间提供稳定的电压---这种方式允许大电流的切换。

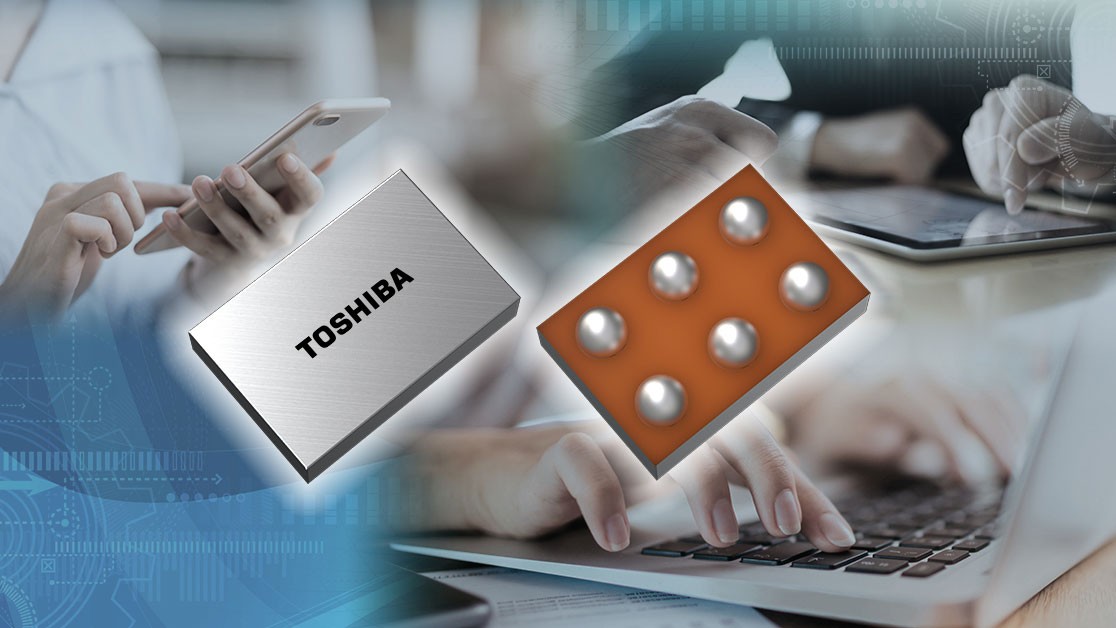

TCK42xG采用WCSP6G[1]封装,是业内最小的[2]封装类型之一,助力可穿戴设备、智能手机等小型设备实现高密度贴装,从而缩小它们的尺寸。

此外,东芝还开发出电源多路复用器电路参考设计,这是一种利用TCK42xG的功能的电源多路复用器参考设计示例。该设计示例于今日在东芝网站上发布。

图1:负载开关电路(单高边、背对背)

图2:电源多路复用器电路

图3:电源多路复用器电路板

        应用:
-        可穿戴设备
-        智能手机
-        笔记本电脑、平板电脑
-        存储设备等

        特性:
-        内置电荷泵电路,栅极-源极电压设置(5.6V、10V)取决于输入电压
-        过电压锁定支持5V至24V
-        低输入关断电流:IQ(OFF)=0.5μA(最大值)@VIN=5V

        主要规格:
(除非另有说明,Ta=25℃)
器件型号
TCK422GTCK424G
封装
名称
WCSP6G
尺寸(mm)
1.2×0.8(典型值),厚度=0.35(最大值)
工作范围
输入工作电压@Ta=-40至85℃
2.7-28
VIN_opr(V)
电气特性
VIN UVLO阈值,VOUT下降@Ta=-40至85℃
2.0/2.5
VIN_UVLO
典型值/最大值(V)
VIN OVLO阈值,@Ta=-40至85℃26.5
22.34
13.61
10.35
5.76
VOUT下降/28.50
/24.05
/14.91
/11.47
/6.87
VIN_OVLO
最小值/最大值(V)
待机电流@VIN=5V,
0.5
(断态)Ta=-40至85℃
IQ(OFF)最大值(μA)
栅极驱动电压@VIN=12V/20V
10月10日
10月10日
10/-
5.6/-
-/-
-/-
(VGATE1-VIN)
(VGATE2-VOUT)
VGS典型值(V)
栅极驱动电压@VIN=5V/9V
10月10日
10月10日
10月10日
5.6/5.6
5.6/5.6
5.6/-
(VGATE1-VIN)
(VGATE2-VOUT)
VGS典型值(V)
VGS导通时间@VIN=5V,
2.9
tON典型值(ms)CGATE1,2=4000pF
VGS关断时间@VIN=5V,
52
23
tOFF典型值(μs)CGATE1,2=4000pF
OVLO@CGATE1,2=4000pF
31
34
41
16
18
19
VGS关断时间
tOVP典型值(μs)
库存查询与购买
在线购买在线购买

注:
[1] 1.2mm×0.8mm芯片级封装
[2] 在MOSFET栅极驱动IC中,截至2022年6月的东芝调研。
[3] 已经发布的产品

如需了解相关新产品的更多信息,请访问以下网址:
TCK420G
https://toshiba-semicon-storage. ... ollers/TCK420G.html
TCK422G
https://toshiba-semicon-storage. ... ollers/TCK422G.html
TCK423G
https://toshiba-semicon-storage. ... ollers/TCK423G.html
TCK424G
https://toshiba-semicon-storage. ... ollers/TCK424G.html
TCK425G
https://toshiba-semicon-storage. ... ollers/TCK425G.html

如需了解相关新产品在线分销商网站的供货情况,请访问以下网址:
TCK420G
https://toshiba-semicon-storage. ... kcheck.TCK420G.html
TCK422G
https://toshiba-semicon-storage. ... kcheck.TCK422G.html
TCK423G
https://toshiba-semicon-storage. ... kcheck.TCK423G.html
TCK424G
https://toshiba-semicon-storage. ... kcheck.TCK424G.html
TCK425G
https://toshiba-semicon-storage. ... kcheck.TCK425G.html
