迅为龙芯2K1000开发板pmon BSP移植之使能背光和PWM
发布时间：2022-6-1 13:44
发布者：就是塔塔
|

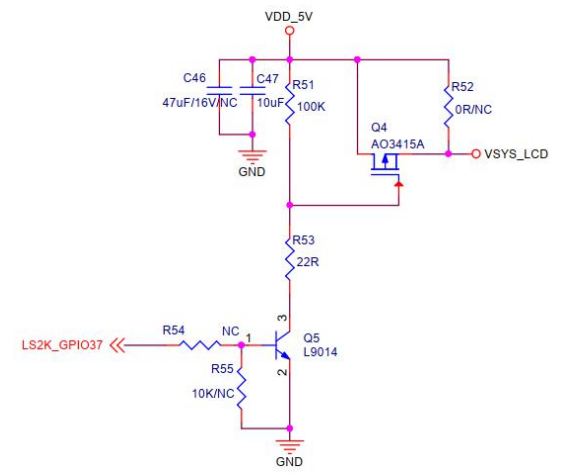

屏幕背光我们要在 pmon 的启动阶段就要使能，不然屏幕就是黑的，在第 9.4 章节我们分析了 pmon 的启动流程，在 Targets/LS2K/ls2k/tgt_machdep.c 文件的 tgt_devconfig 函数里面对显卡进行了初始化，所以我们是不是就可以在这个函数里面对背光进行使能呢？ 首先我们要确定屏幕背光的 GPIO 是哪一个，我们找到背光部分的原理图，如下图所示：
可以看出，屏幕背光使用的引脚为 GPIO37 将这个 GPIO 拉高即可，在 BSP 里面，关于背光的代码其实已经给我们写好了，我们稍加修改即可。我们找到 Targets/LS2K/ls2k/tgt_machdep.c 文件的 tgt_devconfig 函数，在这个函数里面调用了 init_pcidev 函数。而 init_pcidev 函数里面通过宏定义 PAI2 包含了 pai2_init 函数， 在 pai2_init 函数里面使能了屏幕背光和 PWM，如下图所示：
所以我们需要先定义宏定义 PAI2 和 LCD_EN。PAI2 在 9.9.3 章节我们已经定义过了，这里就不在重复定义，打开 Targets/LS2K/conf/ls2k 文件，添加以下代码：

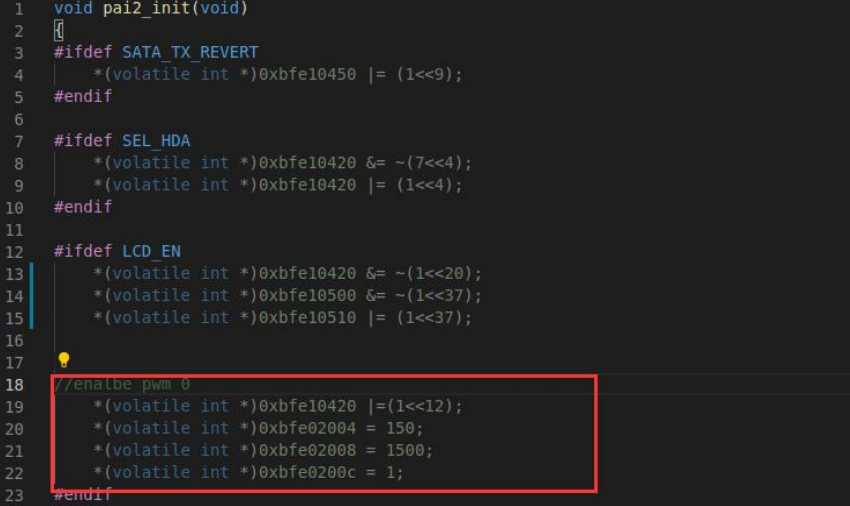

在 bsp 里面已经使能了 PWM0，这里我们无需在做修改，代码如下：

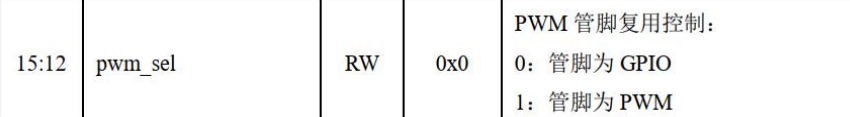

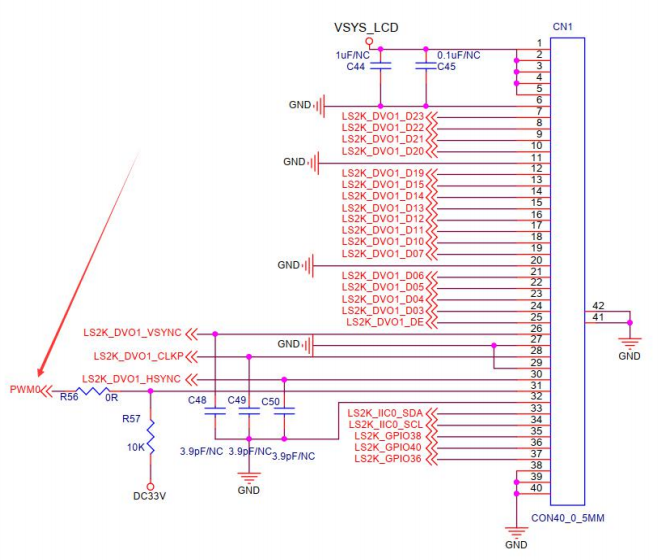

其中定 19 行代码*(volatile int *)0xbfe10420 |=(1<<12);是将 GPIO 设置成 PWM0 功能，地址 0xbfe10420的第 12 位对应的是 PWM0，如下图所示：

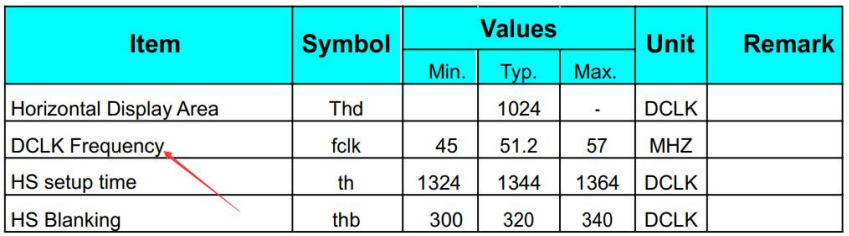

默认的时钟为 48.96MHZ，通过查阅屏幕的数据手册，可以发现 48.96MHZ 在屏幕的支持范围以内，所以这里我们就不需要修改了，如下图所示：

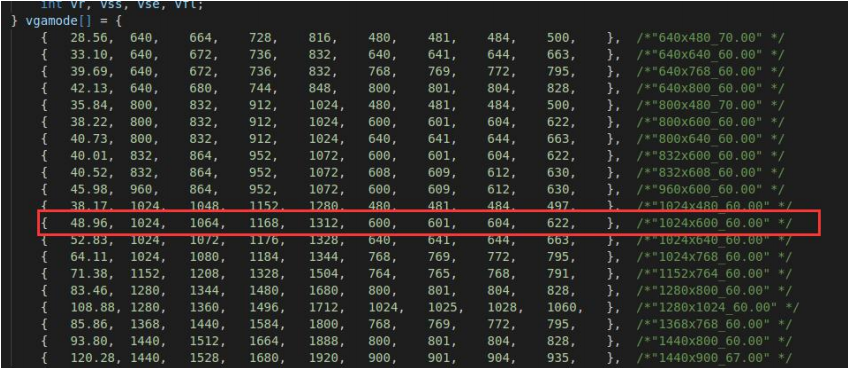

如果您要添加一个自己分辨率，比如 600x400，其他参数您可以在 Ubuntu 的电脑终端输入命令 cvt 600400 来自动获取的。如下图所示：
因为这里面 1024x600 的参数已经有了，我们就不必在添加这些参数了，所以这样我们屏幕就适配好了是不是要比 uboot 上移植屏幕简单多了。 更多内容可以关注：北京迅为 |
