EtherNet/IP转PROFINET网关连接西门子plc配置案例
发布时间：2022-5-25 15:23
发布者：bjwljs
|

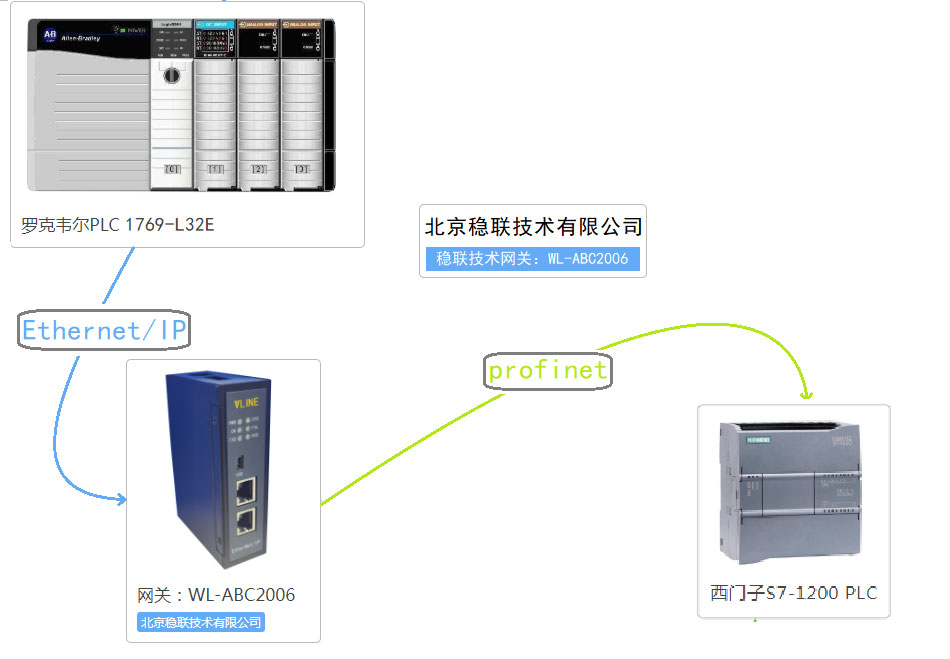

1、罗克韦尔（AB） PLC 1769-L32E以太网通讯（EtherNet/IP）与西门子S7-1200 PLC（PROFINET）进行连接。今天与大家分享一篇EtherNet/IP转PROFINET的通讯配置方案。本文主要介绍稳联技术的EtherNet/IP转PROFINET网关WL-ABC2006，连接西门子S7-1200 PLC与罗克韦尔（AB） PLC 1769-L32E 通讯的配置过程，供大家参考。

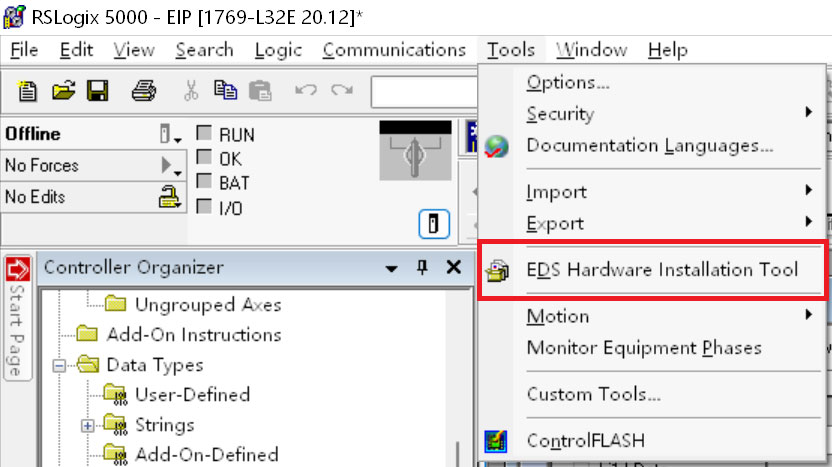

2、硬件配置： 罗克韦尔（AB）PLC配置：1个1769-L32E、1个电源模块（24V供电笔记本1台）西门子PLC一台（或其他PROFINET主站都可以），EtherNet/IP转PROFINET网关一个，网线1根 软件配置：RSLogix5000、Step7/博图 详细操作步骤：打开RSLogix5000，进行硬件组态，首先添加网关的EDS文件；

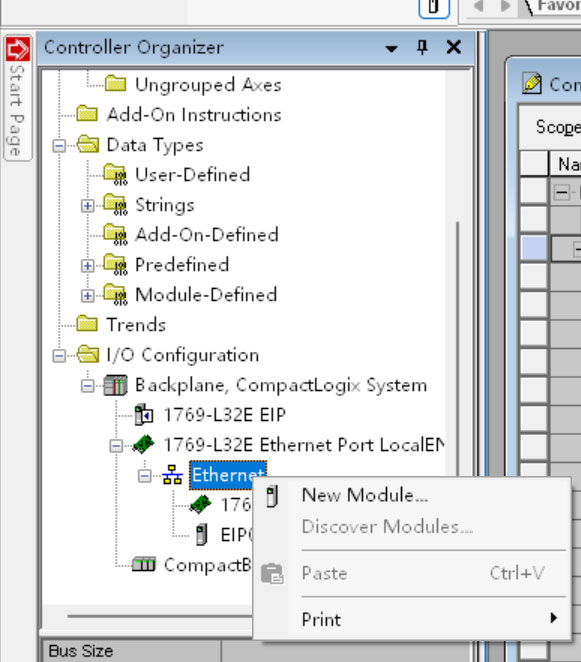

3、安装完成后添加模块，选择NewModule

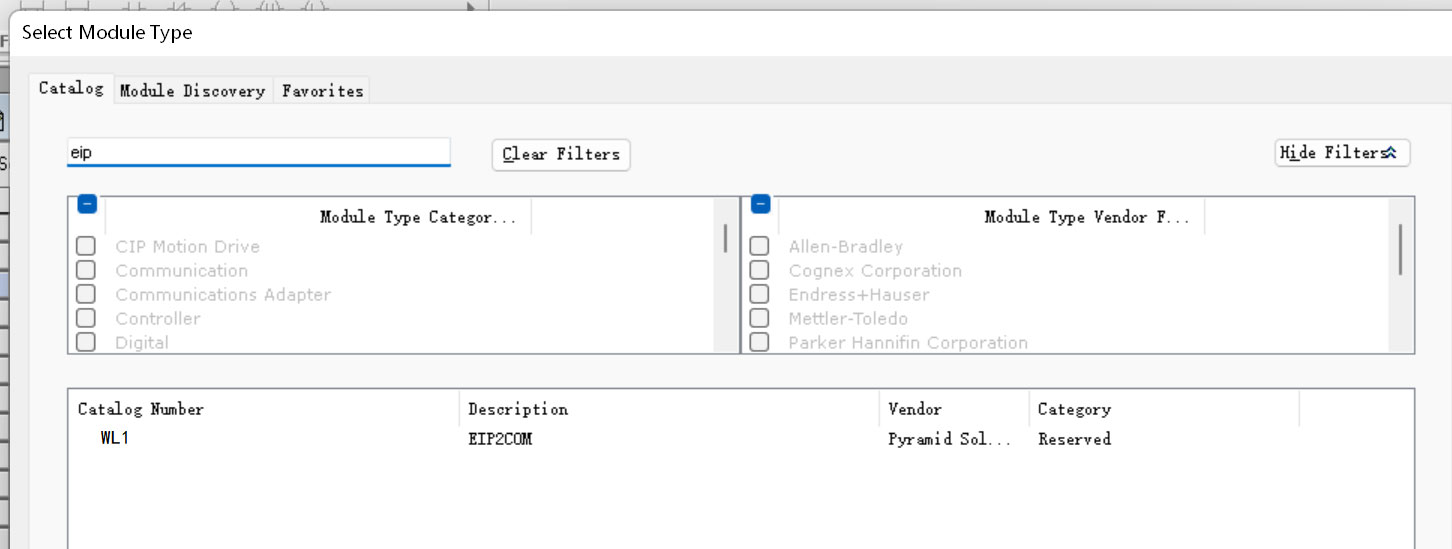

4、输入EIP寻找EtherNet/IP转PROFINET网关模块，名称显示为WL1；
5、双击EtherNet/IP转PROFINET网关模块设置参数；

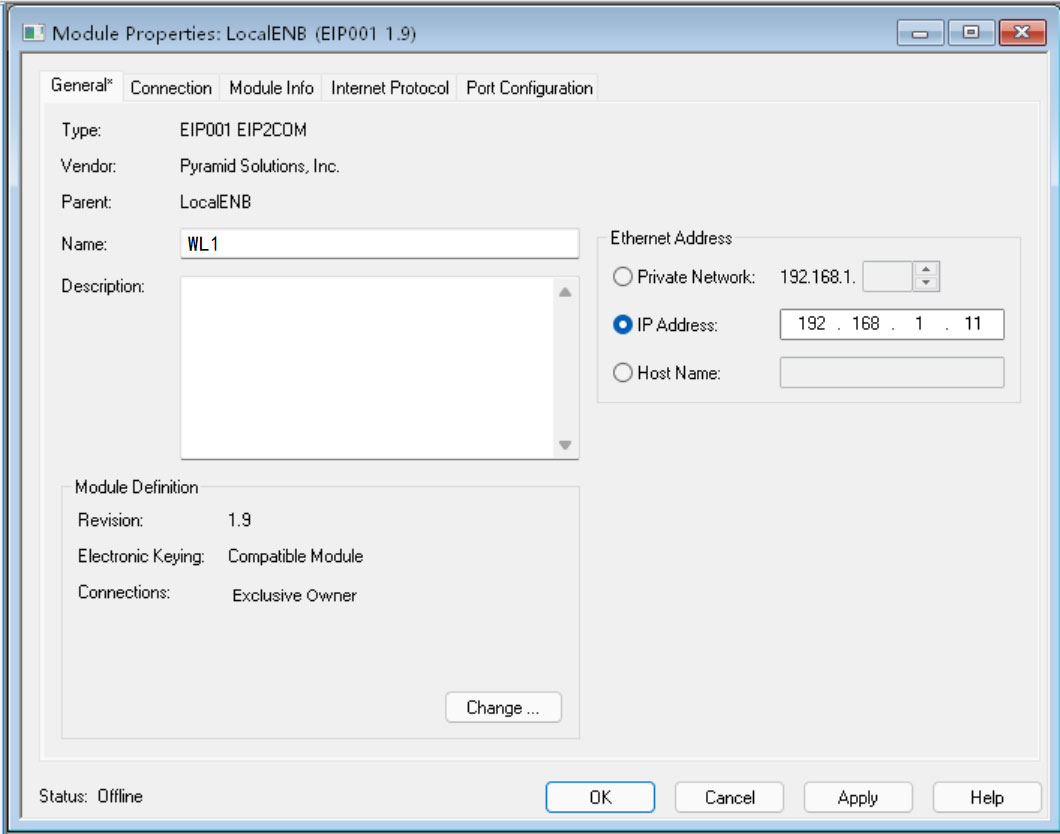

6、设置EtherNet/IP转PROFINET网关的设备名称和IP地址，本例为WL1， IP192.168.1.11（此处设备名称可随意写，网关在EtherNet端不需要设置设备名称）；

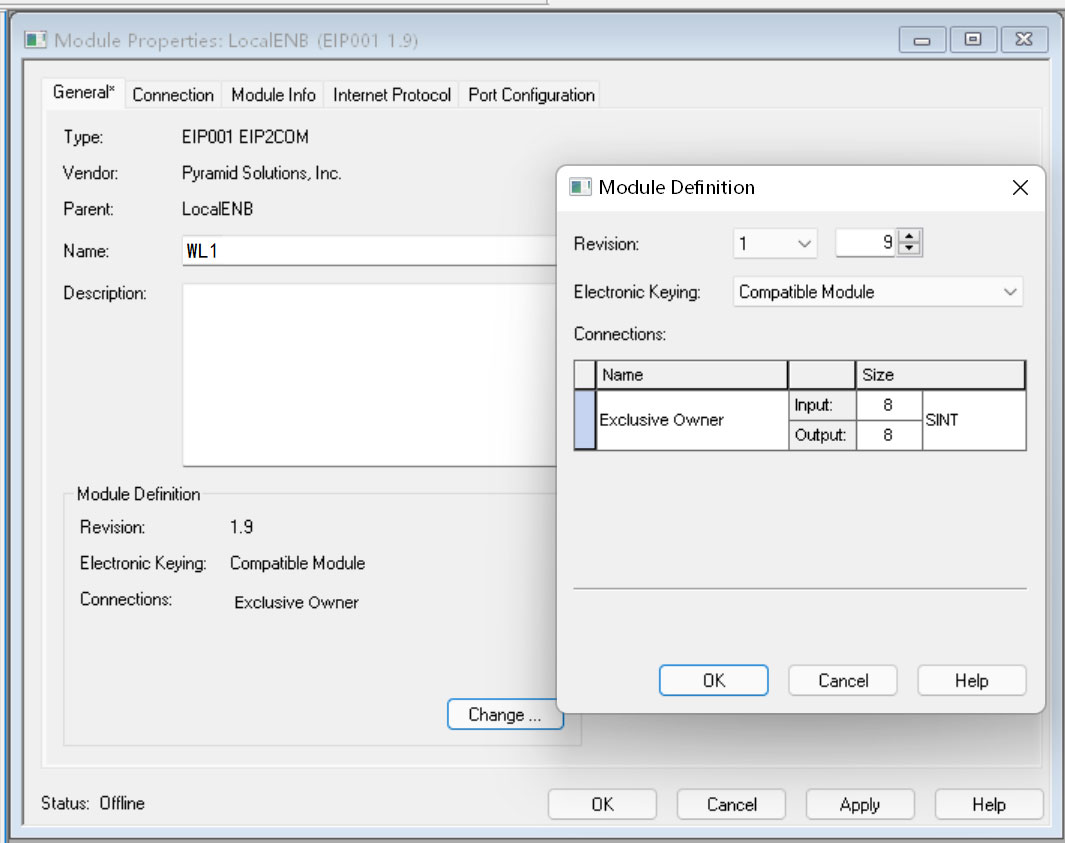

7、点击Change设置数据的输入输出长度，本例为8个字节；

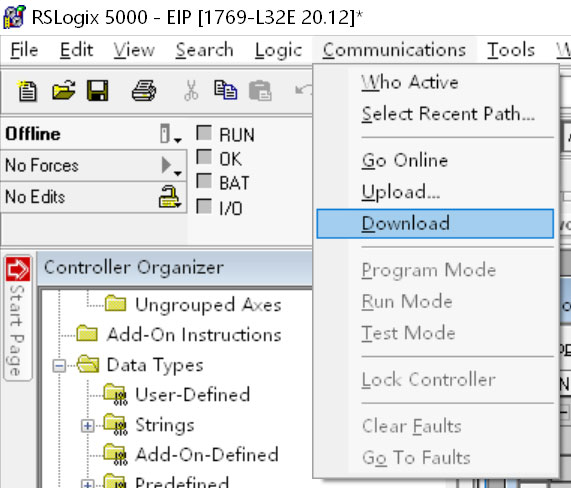

8、下载配置到PLC；

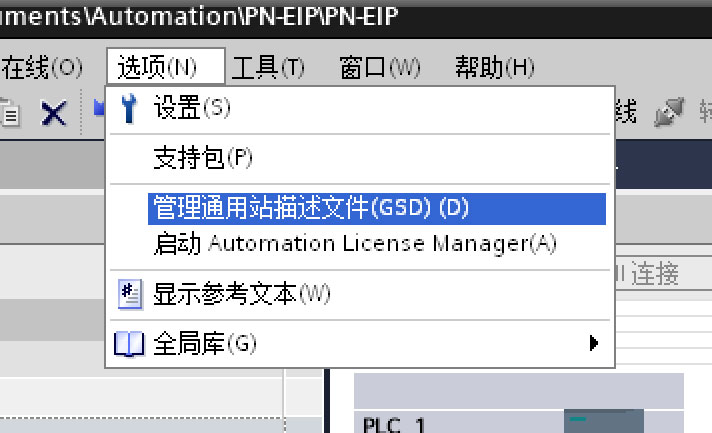

9、对西门子PLC进行配置，首先安装GSD文件；

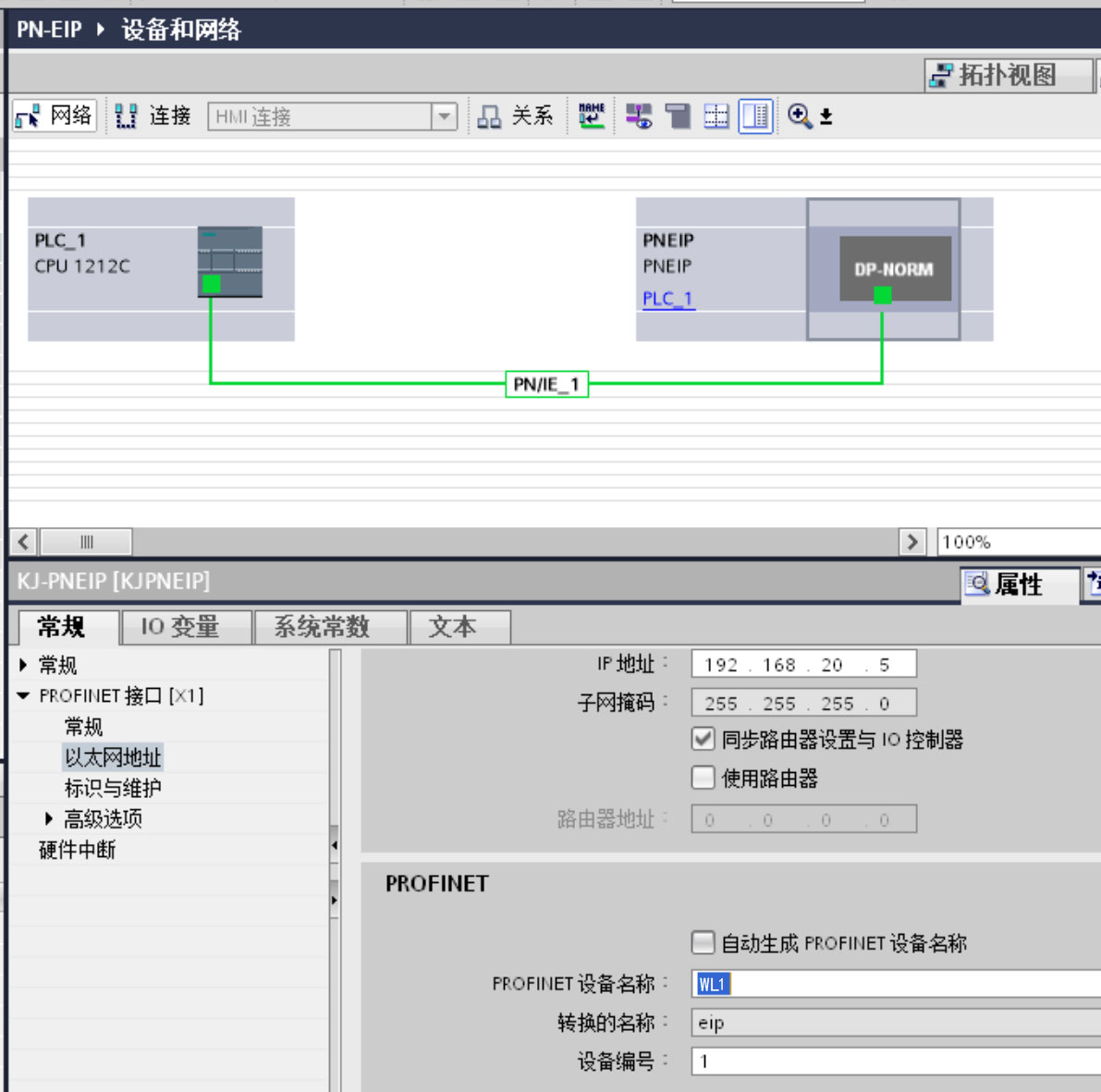

10、导入EtherNet/IP转PROFINET网关进行组态，设置EtherNet/IP转PROFINET网关的IP地址和设备名称，本例设备名称为WL1，IP地址为192.168.20.5；
11、设置数据的输入输出长度（本例为8个字节）；

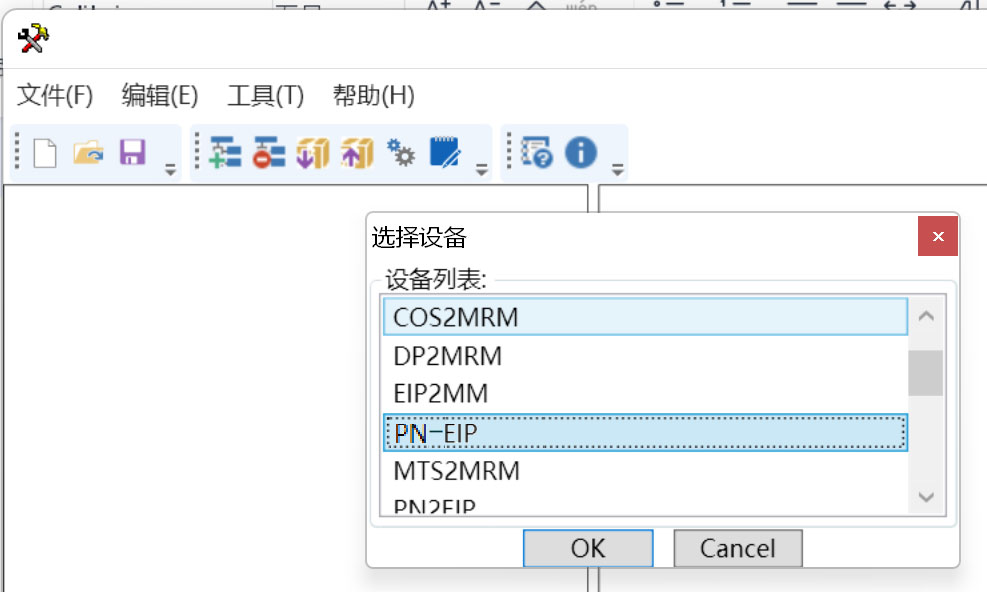

设置完输入输出后下载配置到PLC。 12、打开EtherNet/IP转PROFINET网关配置软件，新建项目选择PN-EIP；

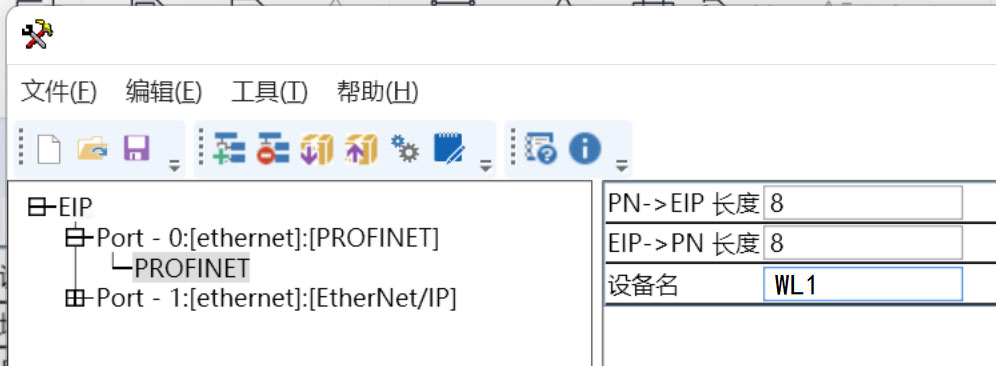

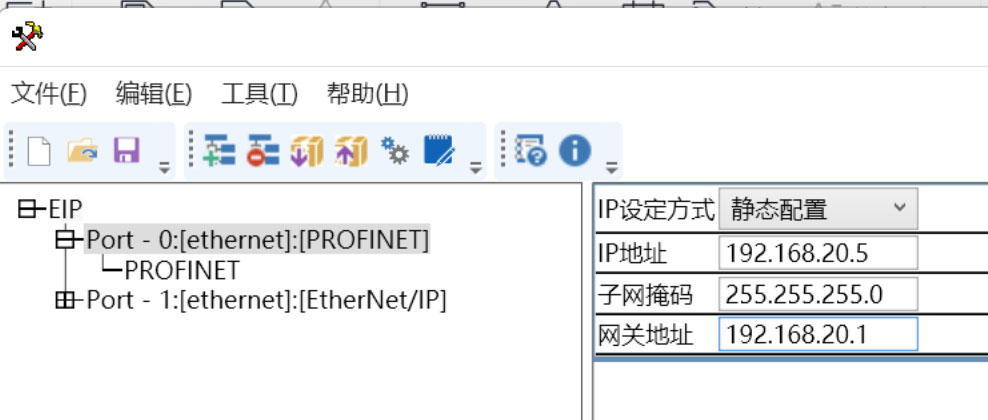

13、设置与西门子PLC的通讯参数EtherNet/IP转PROFINET网关在PROFINET网络中的IP及设备名称。数据交换长度为8字节；

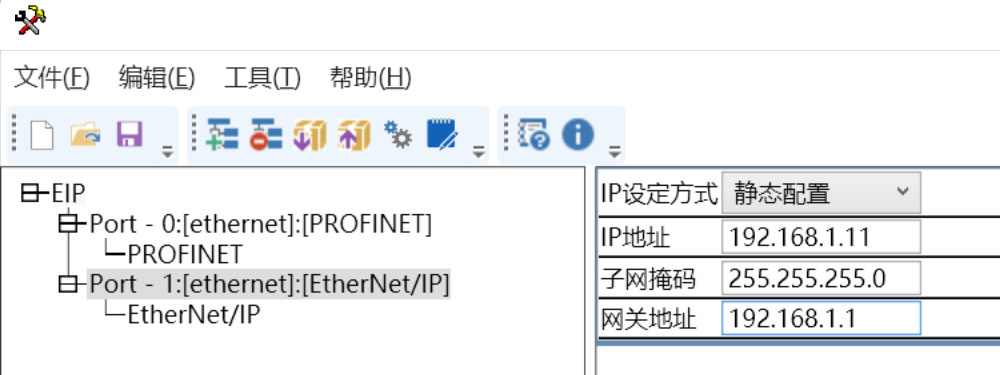

14、设置EtherNet/IP转PROFINET网关在罗克韦尔（AB） PLC中的IP地址与组态中保持一致；

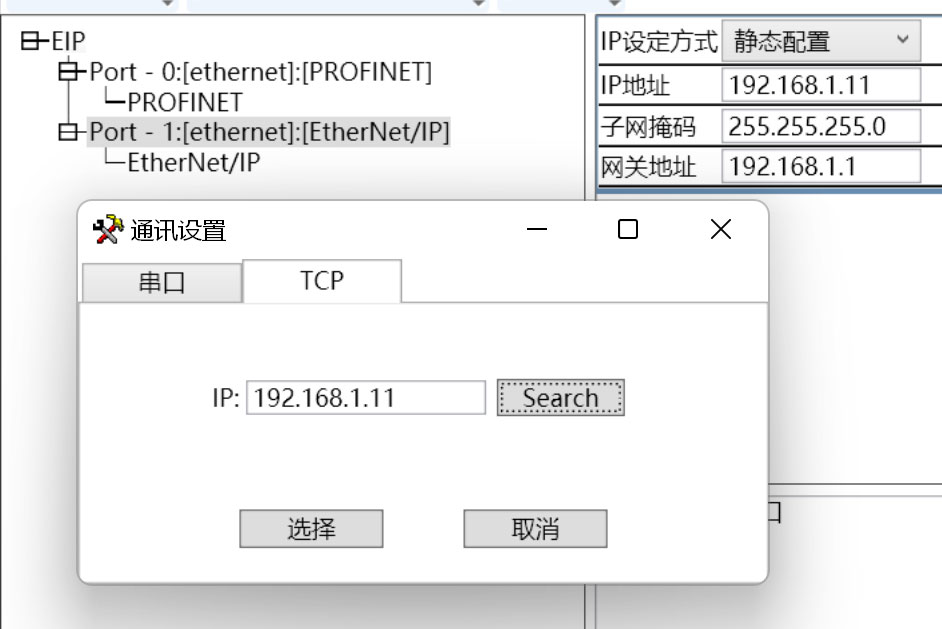

15、配置完成后选择EtherNet/IP转PROFINET网关默认IP口进行下载。（注意，下载配置要从底部网口处进行，建议下载配置前不要插正面网口）；

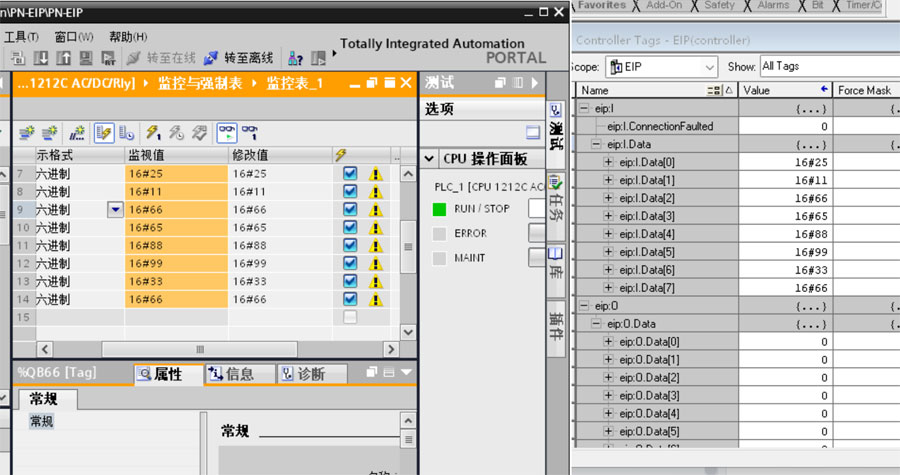

16、进行下载，下载成功后将EtherNet/IP转PROFINET网关模块重新上电即可.重新上电后EtherNet/IP转PROFINET网关的PWR和SYS灯常亮表示电源及系统正常，OK灯常亮表示与PROFINET主站通讯正常。Run常亮表示EtherNET/IP主站通讯正常，ERR灯闪烁表示与EtherNET/IP通讯中断。监控两边数值显示数据交换成功；
以上是EtherNet/IP转PROFINET网关连接罗克韦尔（AB） PLC配置案例分享，欢迎大家一起交流、探讨。 |
