应用于手机触摸屏中的电容式触摸芯片
发布时间：2022-5-24 09:30
发布者：liao775a
|
触控屏（Touch panel）又称为触控面板，是个可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，可用以取代机械式的按钮面板，并借由液晶显示画面制造出生动的影音效果。
电容屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂一层ITO，最外层是只有0.0015mm厚的矽土玻璃保护层，夹层ITO涂层作工作面，四个角引出 四个电极，内层ITO为屏层以保证工作环境。当用户触摸电容屏时，由于人体电场，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指 吸收走一个很小的电流，这个电流分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指头到四角的距离成比例，控制器通过对四个电流比例的精密计算，得出位置。 电阻屏的全称是电阻式触摸屏，电阻屏是一种传感器，它将矩形区域中触摸点(X，Y)的物理位置转换为代表X坐标和Y坐标的电压。很多LCD模块都采用了电阻 式触摸屏，这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压，同时读回触摸点的电压。电阻式触摸屏基本上是薄膜加上玻璃的结构，薄膜和玻璃相邻的 一面上均涂有 ITO(纳米铟锡金属氧化物)涂层，ITO具有很好的导电性和透明性。当触摸操作时，薄膜下层的ITO会接触到玻璃上层的ITO，经由感应器传出相应的电 信号，经过转换电路送到处理器，通过运算转化为屏幕上的X、Y值，而完成点选的动作，并呈现在屏幕上。

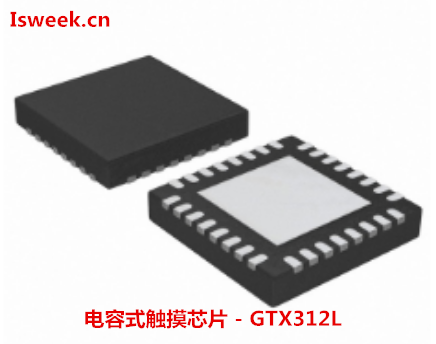

韩国GreenChip 电容式触摸芯片 - GTX312L是一款12通道电容式触摸感应IC,独特的电容感应式触摸算法，广泛适用于各种控制面板应用，可直接兼容原机械式轻触按键的处理信号。 ★供电电压范围宽:1.8V ~ 5.5V ★稳定的人体触摸检测,代替传统直接接触按键及开关 ★提供“寄存器写入锁定”功能、中断功能 ★智能灵敏度校准，灵敏度可以在外部CS电容调节和程序来调节 ★嵌入式GreenTouch3LPTM引擎 ★输出方式可以高电平和低电平选择 ★绝缘介质可以做到0MM～5MM范围，封装：QFN-32L (5.00 x5.00x0.75, e = 0.50) 韩国GreenChip-GTX312L芯片PIN TO PIN 替换TSM12可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高，也可以直接触摸金属部件（如金属台灯、长臂灯、金属按钮、镀金属外壳等等）应用电路简单，外围器件少，加工方便，成本低。 ISweek工采网国内知名电子元器件供应平台，汇集了来自全球的高品质工业科技产品，所有产品均自原始生产厂商直接供货，提供样品和测试板，强大技术支持团队是您方案开发坚实后盾！长期现货供应，优惠的价格，原装正品，欢迎垂询！ 在触摸领域，韩国GreenChip便是佼佼者之一。了解更多关于韩国GreenChip触摸芯片的技术应用，请联系：133 9280 5792(微信同号) |
