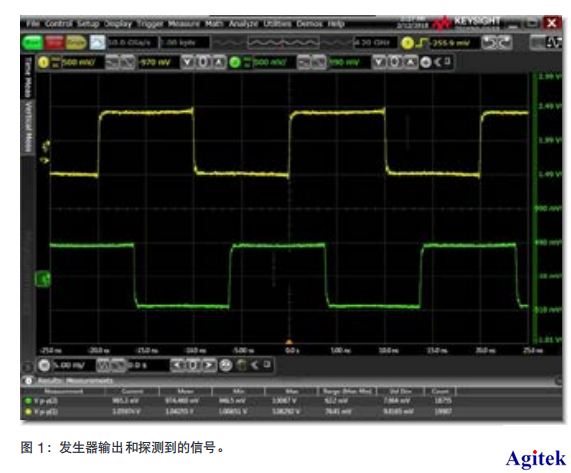

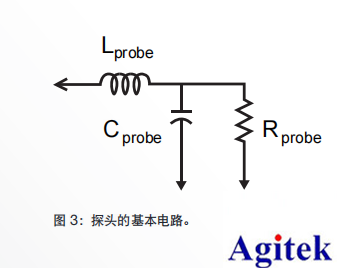

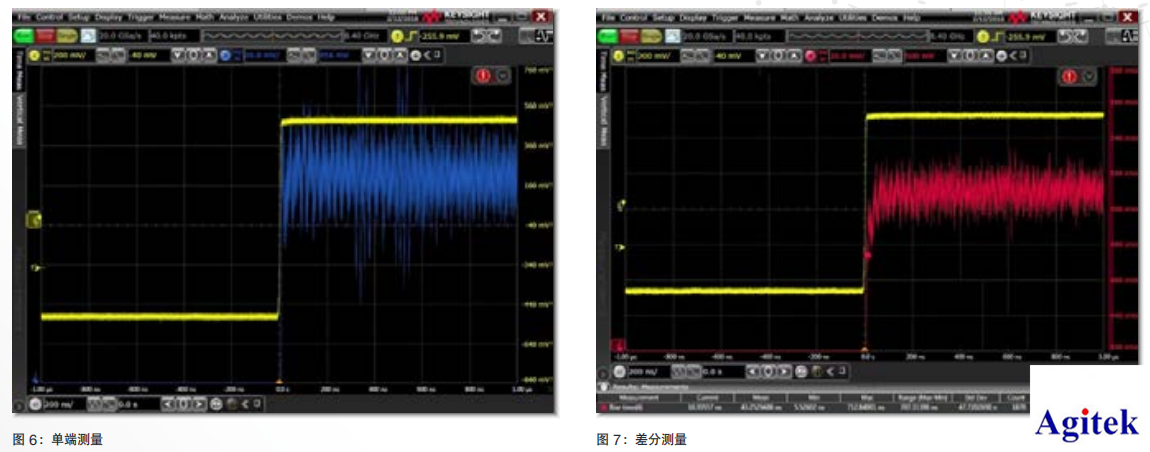

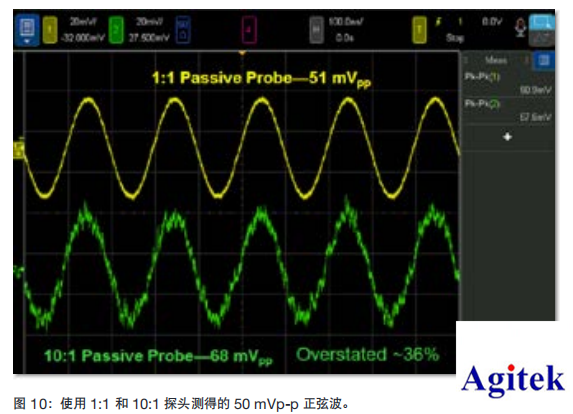

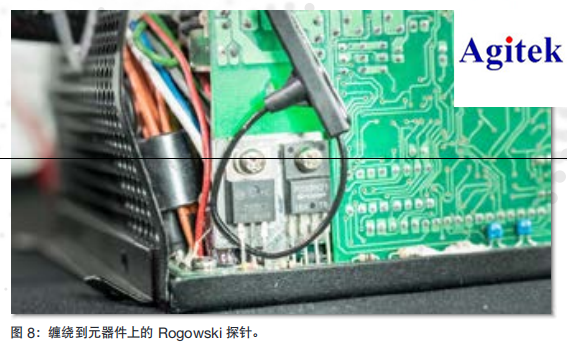

错误 1 没有校准探头 探头在交付给您之前已进行过校准，但它们没有针对示波器前端进行校准。如果它们未在示波器输入端上进行校准，那么就无法得到测量结果。 有源探头 如果您的有源探头没有针对示波器进行校准，您将看到垂直电压测量结果和上升沿时序（以及可能的一些失真）出现差异。大多数示波器具有参考或辅助输出功能，还配有指南来引导您完成探头校准。 图 1 显示了通道 1（黄色迹线）上的 SMA 电缆和适配器输入到示波器的 50 MHz 信号。绿色迹线是通过通道 2 上的有源探头输入到示波器的同一信号。请注意，通道 1 上的发生器输出为 1.04 Vpp（伏特峰峰值），通道 2 上探测到的信号为 965 mV （毫伏）。另外，通道 1 与通道 2 的偏移高达 3 ms（毫秒），所以上升时间根本不能排成一行。 如果我们校准这个探头，结果将大为改善。您可以在图 2 中看到经过适当幅度和偏移校准后的结果。幅度现在改善为 972 mVpp，偏移得到了纠正，两个上升时间保持一致。 无源探头 可以调节探头的可变 电容，使补偿与正在使用的示波器输入完美匹配。大多数示波 器都有可以用于校准或参考的方波输出。探测这个连接，检查波形是否为方形。根据需要调整可变电容，以消除所有下冲或过冲。 技巧：示波器可能有调节探头补偿的功能，您也可以手动更改。 错误 2 增加探头负载效应 只要将探头连接到示波器并将它与您的设备接触，探头就会成为电路的一部分。探头对您的设备施加的电阻、电容和电感负载效应会影响您在示波器屏幕上看到的信号。这些负载效应可能会改变被测电路的工作状态。了解这些负载效应，有助于您避免为特定的电路或系统选择错误探头。探头具有电阻、电容和电感特性，如图 3 所示。 为了接触到周围环境过于狭小的探测点，可能需要想方设法添加长引线或电线。但是，为探头添加附件或探针会降低带宽、增加负载效应，进而导致频率响应不再平坦。 通常，探针的输入线或引线越长，带宽减小得就越大。较窄带宽的测量可能不会 受到太大影响，但在进行较宽带宽的测量时，特别是在 1 GHz 以上时，需要谨 慎选择使用的探针和附件。随着探头带宽降低，您将失去测量快速上升时间的能力。图 4 演示了随着附件长度的增加，示波器显示的上升时间是如何变慢的。为了进行最准确的测量，最好使用尽量短的探针。 另外，最好要使用较短的接地引线，因为它们越长，引入的电感就越多。保持接地线尽量短并尽量靠近系统接地点，以便确保可重复和准确的测量。 技巧：如果必须在探针上添加导线才能接触到难以到达的探测点，那么最好为探针添加一个电阻,以减弱所添加的导线引起的谐振。添加长引线时，您可能无法解决带宽限制问题，但可以将频率响应变平坦。为了确定将要使用的电阻大小，可以探测一个已知方波，例如示波器上提供的参考方波。如果电阻设置正确，您将会看到一个干净的方波（除了其带宽可能受限之外）。如果信号发生振铃，请增加电阻的大小。单端探头只需要在探针处增加一个电阻。如果您使用的是差分探头，请为每根引线添加一个电阻。 错误 3 没有充分利用您的 差分探头 许多人认为只有在探测差分信号时才使用差分探头。您是否知道，在探测单端信号时，也可以使用差分探头？这将为您节省大量时间和金钱，并提高测量的准确性。最大限度地利用差分探头，获得尽量最好的信号保真度。 差分探头可以进行与单端探头相同的测量，并且由于差分探头在两个输入端上有共模抑制，所以差分测量结果的噪声大为减少。这使您可以看到被测设备信号的更好表示，而不会被探测所增加的随机噪声误导。 请看图6中的蓝色单端测量信号和图 7 中的红色差分测量信号。蓝色的单端测量结果与红色的差分测量结果相比，噪声要多得多，因为单端探头缺少共模校正功能。 错误 4 大电流和小电流测量需要捕获的细节并不相同。您需要知道为应用选择哪种电流探头更合适，以及使用错误的探头可能会遇到哪些麻烦。 大电流测量： 如果使用钳形探头测量大电流（10A - 3000A），那么您的设备必须足够小，使钳形探头能够夹住它。如果设备太大使得钳形探头无法夹住，那么工程师可能会想办法在探头钳夹上添加额外的导线，但这会改变被测设备的特性。更好的办法是使用合适的工具。 最好的解决方案是使用具有柔性回路探头前端的大电流探头。您可以将该柔性回路缠绕到任何设备上。这种探头叫做 Rogowski 线圈。它可以让您在不添加未知特性元器件的情况下探测设备，使测量结果保持高度的信号完整性。它们还使您能够测量从 mA 级到数百 kA 的大电流。请注意，它们只测量交流电流，所以直流分量将被隔离。它们的灵敏度也低于某些电流探头。这对于大电流测量来说通常不是问题。但是在测量小电流时，灵敏度和查看直流分量的能力就变得很重要。请记住，对一种测量有效的方式并不一定适用于另一种测量。 小电流测量 如果测量电池供电设备的电流，则动态范围会有很大差异。如果电池供电设备处于空闲状态或仅处理少量后台任务，其电流峰值会很小。当设备切换到更为活跃的状态时，电流峰值会大幅提高。使用垂直标度较大的示波器设置，您可以测量大信号，但小电流信号将被测量噪声掩盖。另一方面，如果您使用较小的垂直标度设置，那么大信号会削波，您的测量结果也将失真并失效。 选择的电流探头应该不仅能够测量从 μA 到 A 的宽量程，还可以使用多个放大器同时查看大小电流偏差。探头中的两个可变增益放大器允许您设置放大视图以查看小电流波动，还可以缩小视图以同时查看大电流尖峰（参见图 9）。 错误 5 在纹波和噪声测量期间会错误地处理直流偏置 直流电源上的纹波和噪声是由较大直流信号上的小交流信号形成的。当直流偏置较大时，您可能需要在示波器上使用较大的每格电压设置才能在屏幕上显示信号。 与小交流信号相比，这样做会降低测量的灵敏度并增加噪声。这意味着您无法获得信号交流部分的准确表示。 如果使用隔直流电容器来解决这个问题，那么将不可避免地阻隔部分低频交流内容，使您无法观察到信号在经过设备上的元器件时发生的变化。 使用具有较大偏置功能的电源探头，可以将波形置于屏幕中间，而无需移除直流偏置。这样可以让整个波形都显示在屏幕上，同时保持垂直标度较小且处于放大状态。通过这些设置，您可以查看瞬态、纹波和噪声的细节。 错误 6 未知的带宽限制 在进行重要测量时，务必选择具有足够带宽的探头。带宽不足会使信号失真，使您很难做出明智的工程测试或设计决定。普遍接受的带宽计算公式为：评测从 10％ 到 90％ 的上升沿时，带宽乘以上升时间等于 0.35。 BW x TR = 0.35 值得注意的是，您的整个系统带宽也是需要考虑的重要因素。探头和示波器的带宽都要考虑，从而确定系统带宽。计算系统带宽的公式如下所示。 例如，假设您的示波器和探头带宽均为 500 MHz。使用上面的公式可知，系统带宽将为 353 MHz。您可以看到，与探头和示波器的两个单独带宽相比，系统带宽大大降低。 现在，如果探头带宽仅为300 MHz，示波器带宽仍为 500 MHz，那么应用上述公式，系统带宽进一步降至 257 MHz。 [探头和示波器组成了一个“系统”,对带宽的整体影响比它们单独的影响都要大。] 错误 7 被掩盖的噪声影响 探头和示波器的噪声可能会导致被测设备的噪声显得更大。为您的应用选择具有合适衰减比的探头，将会减小探头和示波器所添加的噪声。因此，您就能够获得更准确的信号，更清晰地查看被测设备的情况。 [有一种方法可以简单地估算探头噪声大小，这就是从探头的技术资料或手册中检索该探头的衰减比和探头噪声电平。] 许多探头制造商将探头噪声描述为等效输入噪声（EIN），并以 Vrms 为单位表示。较高的衰减比使您可以测量较大的信号，但缺点是示波器将检测到这些比率并同时放大信号及其噪声。为了了解这一效应的实际结果，图 10 中的绿色迹线显示了使用 10:1 探头放大后的噪声。
