【MS5188N替代AD7699】16bit、8 通道ADC，应用仪器仪表，医疗设备
发布时间：2022-5-16 09:53
发布者：18025319604
|

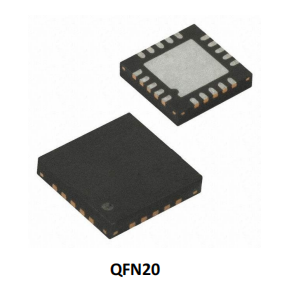

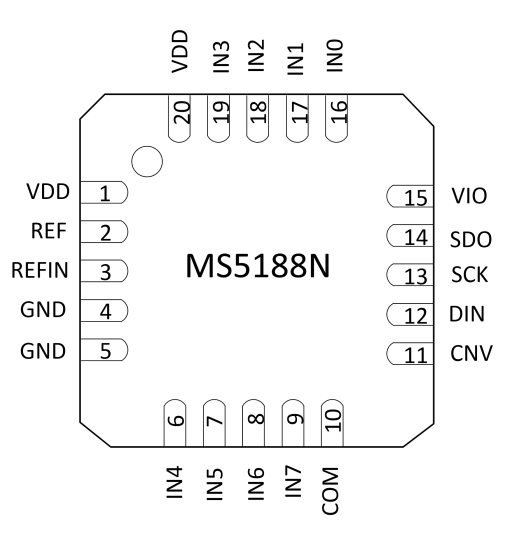

型号：MS5188N 封装：QFN20 产品简述 MS5188N 是 8 通道、16bit、电荷再分配逐次逼近型模数 转换器，采用单电源供电。 MS5188N 拥有多通道、低功耗数据采集系统所需的所有 组成部分，包括：无失码的真 16 位 SAR ADC；用于将输入配 置为单端输入(使用或不使用参考地)、差分输入或双极性输入 的 8 通道低串扰多路复用器；内部低漂移基准源(4.096 V)和 缓冲器；温度传感器；可选择的单极点滤波器；以及当多通 依次连续采样时非常有用的序列器。 MS5188N 使用简单的 SPI 接口实现配置寄存器的写入和 转换结果的接收。SPI 接口使用单独的电源(VIO)，它被设定为 主机逻辑电平。功耗与转换速率成正比。 MS5188N 采用小型 QFN20 封装，工作温度范围为-40°C 到+120°C 主要特点 16 位无失码分辨率 集成多路复用器：8 路可选择输入配置 单极性和双极性输入，单端和差分输入 INL：±0.5LSB（典型），正负 1.5LSB（最大） 动态范围：92dB SINAD：92dB(20kHz) 模拟输入范围：0 到 VREF（VREF 可达 VDD） 多种基准：内部 4.096V、外部基准 内部温度传感器 通道序列器 单电源工作：5.0V，逻辑电源：1.8V 到 5.0V 串行接口：兼容 SPI、MICROWIRE、QSPI 和 DSP 功耗：7.5mW(5V@100kSPS)，23mW(5V@500KSPS) 待机电流： 200nA@5V 应用 多通道系统监控 电池供电设备 医疗设备：ECG、EKG 移动通信：GPS 电力线监控 数据采集 地震数据采集系统 仪器仪表 过程控制 外表封装，管脚图及内部框图
规格书：
MS5188N.pdf
(734.02 KB)
