【RGBCW五路调光投光灯照明方案】 输入8.0-100V 最大输出2A 内置MOS降压恒流LED驱动IC芯片FP7122

发布时间:2022-5-13 11:13    发布者:amyqing
关键词: RGBCW五路调光芯片 , 调光电源驱动IC
一:方案名称:
【RGBCW五路调光投光灯照明方案】 输入8.0-100V 最大输出2A 内置MOS降压恒流LED驱动IC芯片FP7122

二:方案品牌:
远翔FEELING(雅欣)
1.jpg 2.jpg

三、方案概述
FP7122是一款平均电流模式的LED驱动IC。FP7122不会产生峰均误差,因此大大提高了精度,LED电流的调节,无需环路补偿或高侧电流检测,输出LED电流精度为±2%。
FP7122采用8.0-100V电源供电。提供PWM调光和线性调光。输出电流可通过内部250mV参考电压与外部电阻进行设置。

四、方案图片

五、方案特征
Ø 宽工作电压范围:8~100V DC
Ø 自动调节工作频率,使LED上的电流纹波稳定在±25%
Ø 反馈基准电压:0.25V
Ø 支持线性调光和PWM调光
Ø 过温保护、欠压保护
Ø 内置100V/6A N-MOS
Ø 封装:SOP-8L

六、方案应用
Ø DC-DC或AC-DC的LED驱动
Ø LED街灯
Ø 显示器背光驱动
Ø 广告灯

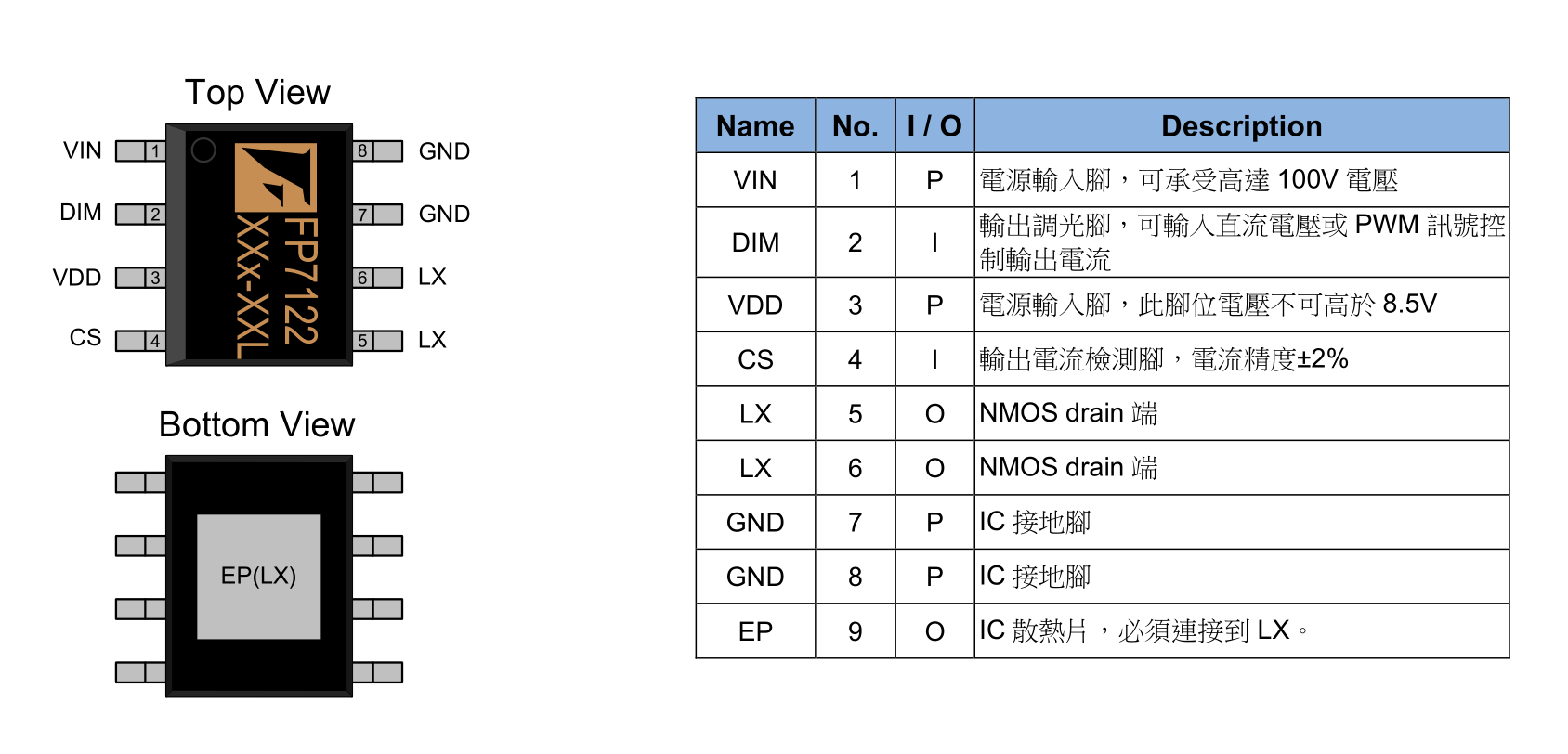

七、引脚信息


八、典型应用电路



九、方案测试
demo测试.png demo测试1.png




十、方案实例应用
1、下图为暖白双色调光电源,前级AC-DC输出53V,后级选用FP7122恒流输出36V800mA,做双色调光。

PCB

2、下图为RGBCW五路调光投光灯。前级AC-DC输出75V,后级选用FP7122恒流输出,做RGB和暖白光调光调色。

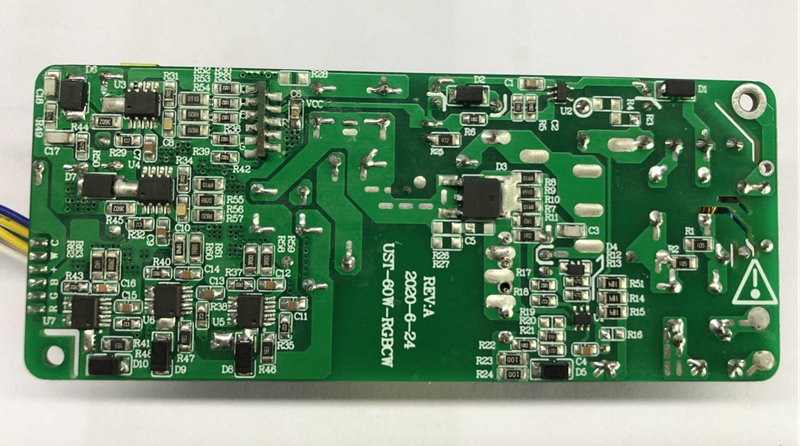

PCB图
