大联大友尚集团推出基于ST产品的120W PD电源方案

发布时间:2022-5-12 17:15    发布者:eechina
关键词: STNRG011 , MASTERGAN1 , PD电源
大联大旗下友尚推出基于意法半导体(ST)STNRG011+MASTERGAN1芯片的120W PD电源方案。

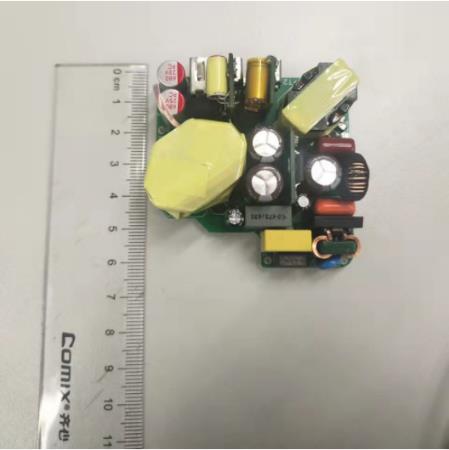

图示1-大联大友尚基于ST产品的120W PD电源方案的展示板图

如今,电子设备俨然已经成了一种生活的必需品。随着电子设备的使用频次越来越高,与其配套的电源充电器也在不断朝着便携化、智能化、节能化的方向发展。并且在电池技术难以突破的今天,人们对于设备的充电速度提出了更快的需求。然而要实现快充功能,除了需要设备本身硬件支持之外,还需要充电端设备的支持。由大联大友尚基于ST STNRG011和MASTERGAN1芯片的120W PD电源方案支持PD 3.1协议标准,能够大大提升电子设备的充电效率。

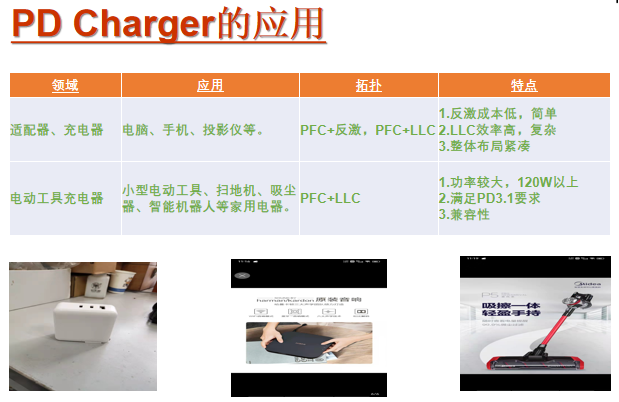

图示2-大联大友尚基于ST产品的120W PD电源方案的场景应用图

本方案采用了主流的PFC+LLC架构,主控IC是ST的STNRG011,这颗IC整合了双端LLC谐振半桥控制器、多模式功率因数校正(PFC)控制器和运行同类最佳控制算法的数字内核。片上集成的数字外设利用ST的SMED(状态机事件驱动)技术和专有模拟硬件,提升了控制回路的处理性能,可实现出色的动态响应。此外,STNRG011芯片上还配备非易失性存储器,用于存储专用参数。

为了提升充电效率,本方案还采用了MASTERGAN1双氮化镓集成管,其内部集成了半桥驱动器和两颗耐压650V,导阻150mΩ的高压GaN开关管,特别适合半桥拓扑和有源钳位。不仅如此,在输出级的设计上,本方案还采用了SRK2001驱动的同步整流,有助于进一步提升电源转换效率。

图示3-大联大友尚基于ST产品的120W PD电源方案的方块图

除此之外,本方案采用陶瓷散热设计,可大大降低重量,从而达到美观、便携的作用。并且得益于这些器件出色的性能,本方案不仅能够缩短电子设备充电时间,还能够全面提升产品安全性,增强客户的使用体验。

核心技术优势:
        采用成熟的PFC+LLC集成架构,节省产品设计周期;
        整机用了两颗氮化镓管,效率可达95%或以上;
        国内首款采用陶瓷散热方案的电源,可大大降低整机重量与提升安全性,因为陶瓷本身是绝缘的,不需要额外的绝缘处理;
        体积小,重量轻,功率密度达1.6W/cm3或以上。

方案规格:
        输入参数:100~240V AC,3.15A;
        输出参数:5V、9V、12V、15V、20V DC,最大20V6A 120W;
        输出端口:2C1A。
