CS5092 5V充双节锂电充电管理IC解决方案

发布时间:2022-5-9 18:32    发布者:eechina
关键词: 充电管理 , 双节锂电 , CS5092S
作者:深圳市永阜康科技有限公司

引言

传统的锂电充电管理芯片一般是降压型,即输入电压必须高于电池电压。这样对于2节串联的锂电池充电,需搭配9V以上专用的适配器。现在手机电脑的普及,5V电源充电器已经得到极大规模的使用。最新的升压型双节充电管理芯片内置升压模块,输入电压低于电池电压,其3.6V-6.0V工作电压范围,可以采用USB_5V作为两串的充电器,双节锂电的便携式移动电子设备出厂时搭配一跟USB充电线就完美的解决上述应用的困扰,节省终端产品整机成本,避免材料的浪费。

深圳市永阜康科技有限公司推出针对8.4V双节锂电池,推广一颗采用SOT23-6极简封装、固定0.85A充电电流升压型充电管理IC-CS5092,该芯片是现阶段同类型产品中最少管脚、外围元件最少的,非常适合应用于蓝牙音响、玩具、手持打印机、无人机、电动工具等产品领域。

概要

CS5092S是一款5V输入,固定0.85A充电电流,支持双节锂电池串联应用的升压充电管理IC。CS5092S集成功率MOS,采用异步开关架构,使其在应用时仅需极少的外围器件,可有效减少整体方案尺寸,降低BOM成本。CS5092S的升压开关充电转换器的工作频率为500KHz。

CS5092S内置四个环路来控制充电过程,分别为恒流(CC)环路、恒压(CV)环路、芯片温度调节环路、可智能调节充电电流,防止拉垮适配器输出,并匹配所有适配器的输入自适应环路。

CS5092S提供了纤小的SOT23-6L封装类型供客户选择,其额定的工作温度范围为-40℃至85℃。

描述
USB 5V输入异步开关升压充电
工作电压3.6~6V,芯片耐压30V,内部集成高压晶体管
固定0.85A充电电流
自动调节输入电流,匹配所有适配器
支持LED充电状态指示
500KHz开关频率
输出过压/短路保护,输入过压保护
IC过温保护,IC温度自适应调节
ESD 2KV







CS5092S应用信息

1、CS5092S脚位图


2、CS5092S管脚说明

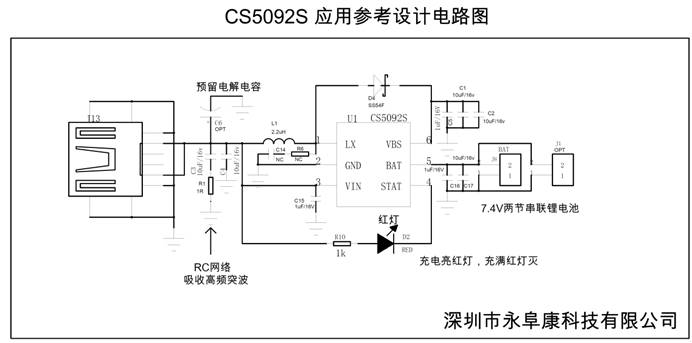

3、CS5092S DEMO板原理图以及应用说明


4、CS5092S DEMO板PCB设计图


5、CS5092S DEMO板贴片图


6、CS5092S DEMO板物料清单


7、CS5092S DEMO板实物图
