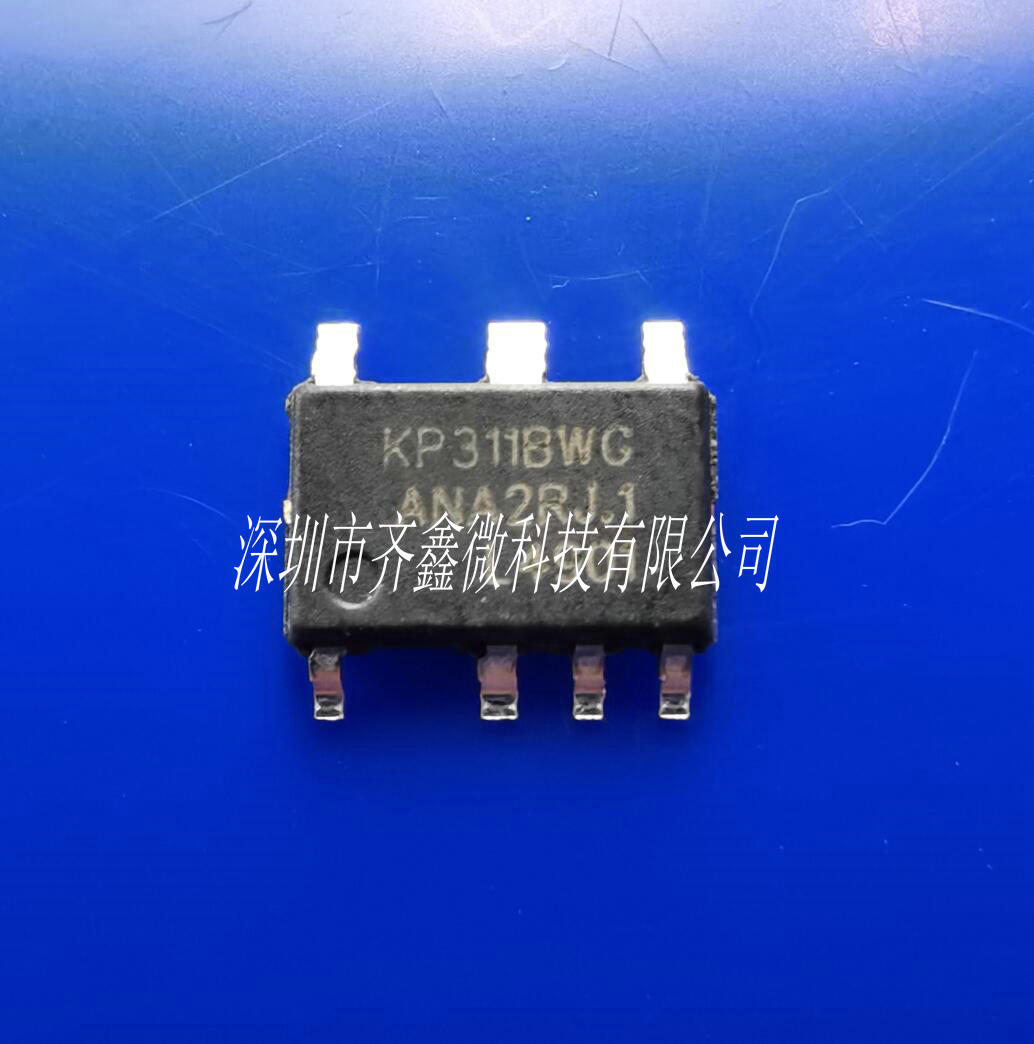

深圳市齐鑫微科技有限公司 TEL：13530921237 KP311BWG非隔离220V转 5V0.15A集成桥堆续流二极管板卡辅助供电芯片 KP311BWG应用于养生壶 直发器 遥控风扇 MCU辅助供电
KP311BWGA替代阻容降压外围更简单
产品描述 KP311BWG 是一款非隔离型、高集成度且低成本的PWM 功率开关，适用于降压型电路。
KP311BWG 采用高压单晶圆工艺，在同一片晶圆上集成有 500V 高压 MOSFET 和 采用开关式峰值电流模式控制的控制器。在全电压输入的范围内可以保证高精度的 5V 默认输出。 在芯片内部，芯片内部小 Toff 时间固定为 20us 且带有抖频功能， 在保证输出功率的条件下优化了 EMI 效果。同时，芯片设计有轻重载模式，可轻松获得低于 50mW 的待机功耗。 KP311BWG 集成有完备的保护功能 :VDD 欠压保护、逐周期电流限制、异常过流保护、过热保护、过载保护和短路保护等。 主要特点
高精度 5V 默认输出 高 50kHz开关频率
集成 500V 高压 MOSFET 和高压启动电路 支持超低压输入(15V 以上)应用 支持降压电路
开关式峰值电流模式控制 超低待机功耗小于 50mW
超低工作电流，支持小 VDD 电容 集成软启动电路 集成式保护功能:
过载保护(OLP) 过热保护(OTP)
逐周期电流限制(OCP) 异常过流保护(AOCP) 前沿消隐 (LEB) VDD 欠压保护 封装 ASOP-7 典型应用
小家电电源 辅助电源
|
发表于 2022-4-16 15:48:47
