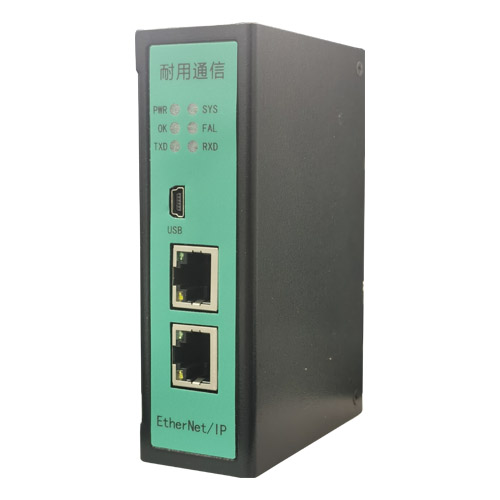

北京耐用通信Modbus转EtherNET/IP网关模块

bjnytx

北京耐用通信Modbus转EtherNET/IP网关基本说明：耐用通信NY-E801实现Modbus转EtherNET/IP功能，将Modbus接口设备接入EtherNET/IP网络，可连RS232/RS485接口的设备到PROFINET网络。典型的串行应用：将变频器，传感器，执行器，人机界面，条码扫描器，RFID读取器，和工业称重设备等接入到EtherNET/IP网络。


耐用通信Modbus转EtherNET/IP网关产品亮点：
1、配置简单方便，用户不需要了解EtherNET/IP和Modbus技术细节，不需要任何编程操作就可以对网关进行配置；
2、数据的吞吐量更大，500字节输入数据+500字节输出数据；
3、RS485接口可设置成不同参数（波特率，奇偶校验），满足设备的多种连接；
4、双路TCP接口，具有交换机功能，现场连接更加方便直接。
5、调试方便：提供调试配置软件，支持双向数据监视、支持命令状态监视等；


耐用通信Modbus转EtherNET/IP网关产品简介：
该产品订货号：NY-E801，该Modbus转EtherNET/IP网关是串口转EtherNET/IP网关的一种，具备大数据量通讯能力，500字节输入数据+500字节输出数据。网关在EtherNET/IP一侧是从站（服务器），在串口一侧物理接口有RS-485或-232两种，支持MODBUS/RTU主站或从站协议（从站请购买时提前联系供应商）。该Modbus转EtherNET/IP网关Modbus一侧做主站时可用于一对多集成MODBUModbus RTU设备，形成Modbus子网并连接到EtherNET/IP，实现EtherNET/IP控制器监控Modbus设备的技术要求。网关Modbus一侧做从站时可用于将其他Modbus主站（如PLC/DCS）以及它的从站数据传输到EtherNET/IP控制器。该Modbus转EtherNET/IP网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在配置软件中对网关进行简单配置，即可实现Modbus转EtherNET/IP网关的通讯功能。

耐用通信Modbus转EtherNET/IP网关Modbus接口技术指标：
1、1路MODBUS接口，支持Modbus/RTU协议,支持01H、02H、03H、04H、05H、06H、0FH、10H功能码；
2、波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可选；校验位(8位无校验1停止位、8位偶校验1停止位、8位奇校验1停止位、8位无校验2停止位)可选。
3、网桥控制字可灵活控制Modbus报文发送：周期发送（发送间隔、等待间隔可选）、事件触发发送。可严格控制Modbus写（05H、0FH、10H）命令发送，可选：写命令使能/禁止、数据变化发使能/禁止等功能；
4、网关状态字可反映网关Modbus通信状态和串口的通信状态；
5、最多可连接32个Modbus设备，共128条命令；

耐用通信Modbus转EtherNet/IP网关EtherNet/IP接口技术指标：
1、2路RJ45以太网接口，支持100BASE-TX，全双工通信，MDI/MDIX自侦测；
2、集成以太网交换机，方便链接多个EtherNet/IP设备；
3、符合Edition3.1&Edition1.24规范；
4、所以Slot/subSlot的输入输出数据总和不超过1000字节；
5、支持EDS文件；

耐用通信Modbus转EtherNet/IP网关通用技术指标：
1、电源电压：DC24V（±5%）；
2、外形尺寸：（宽）40mm（高）110mm（厚）75mm；
3、安装方式：35mm导轨；
4、防护等级：IP20；
5、工作温度：-20℃~+55℃，工作相对湿度： 95%（无结露）；
6、运输温度：-30℃~+70℃；
