水库水位库容监测系统解决方案
发布时间：2022-4-12 15:07
发布者：xmjxabc
|
水库库容，某一水位以下或两水位之间的蓄水容积。水库水位库容的精准监测，利于防汛、供水、灌溉、水力发电、航运等方面的正常运作，保障城市水环境平衡。计讯物联水库水位库容监测系统依托物联网感知、无线通信，互联网大数据、云计算等技术，实现水库水位、库容、雨量、雨情、大坝渗压、位移、水环境、视频监控等实时采集、自动传输、数据处理、库容计算、趋势分析、动态监控、预警告警等功能，远程全天候自动化监控。

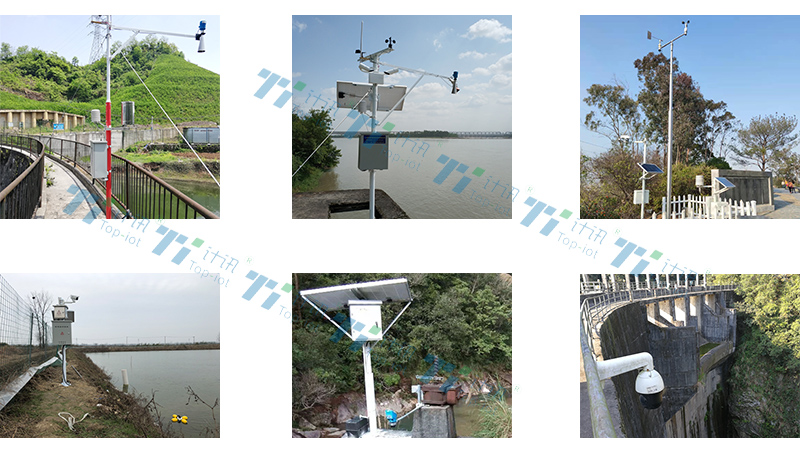

水库水位库容监测系统 感知层：主要由前端负责数据感知(采集)和相关输出设备组，包括超声波水位计、雷达流速仪、流量计、雨量计、水质计、渗压计、坝体压力、位移、变形等传感器及高清摄像头等设备对现场进行实时的数据采集。 网络层：主要由负责对感知层输出的数据进行采集、通信传输和控制的设备组成。根据不同业务需求和环境可选用计讯物联遥测终端RTU等设备，集5G/4G无线传输、数据采集、控制、告警功能为一体，接口丰富可扩展接入更多传感器及监测设备。
平台层：主要由数据服务器、应用服务器和监控大屏组成。主要实现数据的存储、计算、分析与监控等功能，及时对前端返回的数据进行处理，实时监测水库水位、库容、雨水情等目标信息。 应用层：主要由各主管部门远程监管平台组成如：水库管理中心、水利部门、环保部门等，监管中心端通过监控中心和终端PC以及数据服务器对数据实时进行数据分析以及整理，实现远程监管、实时调度、科学决策。 水库水位库容监测系统功能 1、实时采集水位计、雨量筒、现场视频图像等数据，同时支持流速、流量、水质监测等。 2、全网通4G、NB-IoT、北斗网络，自动上报，定时上报至省、市、县水利平台。

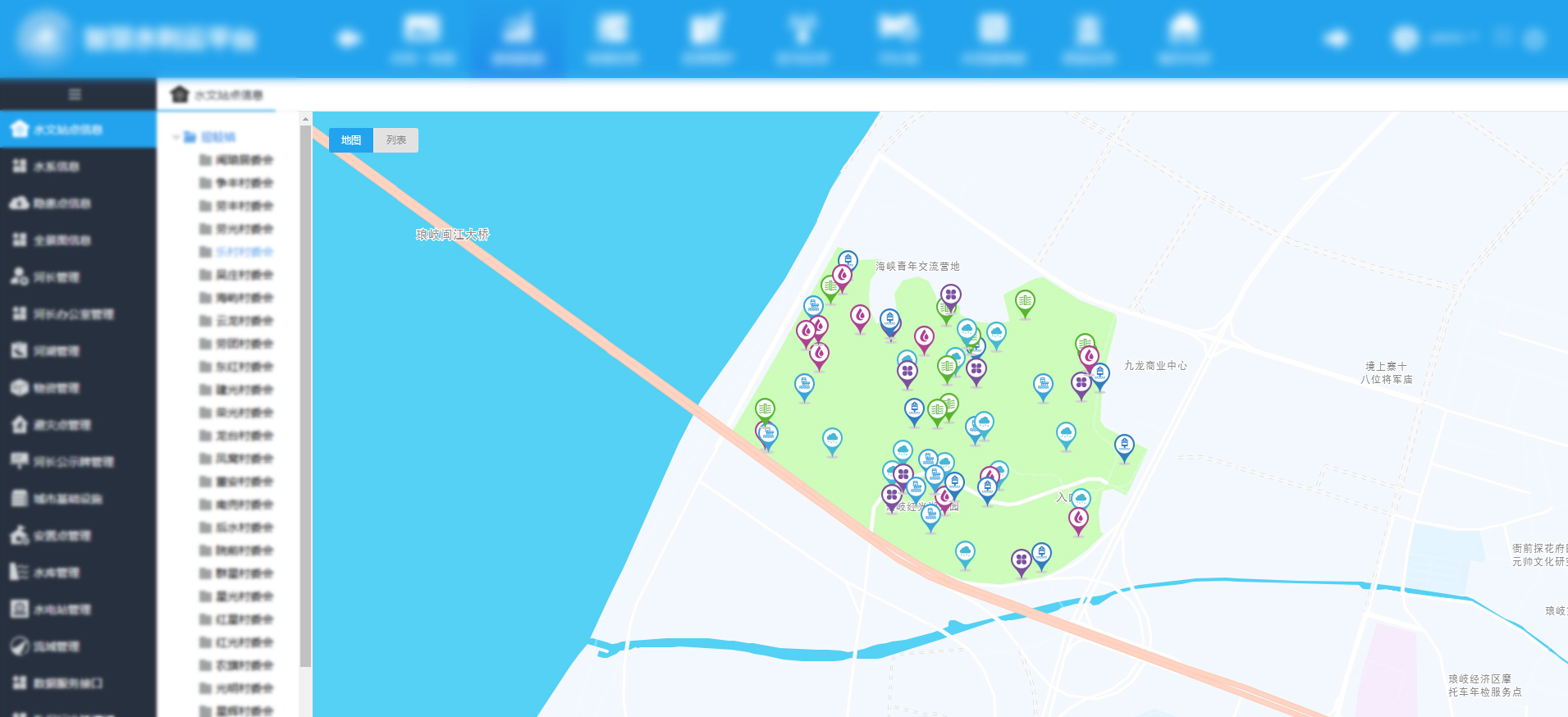

3、支持视频、数据流字符多重叠加， 图像/视频叠加测点位置、库水位、降水量等数据，异常抓拍、及时报送。 4、异常数据超限自动告警、手机短信报警，异常情况第一时间反馈到位。 5、系统平台数据分析处理，监测点位置监控、数据图标直观展示、历史数据查询、视频监控远程调度、画面捕捉。 水库水位库容监测系统云平台 分散监测站GIS地图平台远程统一管理，监测因子实时数据监控、历史数据查询，柱状图、曲线图直观冬天监控，设备远程故障排查、配置、运维，泵阀门远程控制，远程预警广播。
水库水位库容监测终端-RTU水利遥测终端 遥测终端机RTU规约标准 SLT 180-1996 水文自动测报系统设备遥测终端机 SLT 102-1995 水文自动测报系统设备基本技术条件 SL61-2003 水文自动测报系统技术规范 SZY203-2012 水资源监测设备技术要求 SZY205-2012 水资源监测设备质量检验 《水文监测数据通信规约 》 《水资源监测数据传输规约》 水库水情遥测终端RTU功能 1、三级看门狗检测机制、PPP层心跳、KeepAlive、TCP心跳链路检测机制，网络故障自动恢复、掉线自动重连，保证设备在线。 2、通信方式多样不受限，支持GPRS/4G无线蜂窝网络、短信、RS232/RS485，可选NB-IOT、北斗等通信方式。
3、接口丰富，设备传感器等接入不受限，配有RS232接口、RS485接口、I2C接口、TTL电平串口、开关量、 模拟量、继电器输出、电源输出(外设供电)等,支持流量计、水位计、水质分析仪、雨量计、气象要素传感器、工业串口摄像机等仪器。
4、支持视频数据采集上传，支持数据字符与视频叠加功能，并且能够实现图片抓拍。 5、接收平台下发指令，并可远程控制现场设备，支持供电状态检测，实时了解设备供电情况。 6、数据定时采集主动上报，支持多中心通信，可同时与多个后台服务器进行通信，监控数据可同时上报省、市、县级水文管理平台。 7、可选提供通信中心入库的方式接入第三方平台或定制第三方协议，支持国内主流组态软件：组态王、三维力控、易控等组态厂家。 8、运行标准Linux 智能操作系统，可以开放二次开发功能。 9、支持本地网口或WiFi接入和远程接入方式对设备维护、管理、升级。 10、支持断电、断网续传和数据自动补发功能，保证数据完整性。
11、本地数据存储、历史数据导出。 12、支持市电或太阳能供电。 13、可内置高精度的GPS模块，能够实时上报站点位置信息(可选配功能)。 14、工业级设计，经过EMC测试，耐高低温-35℃至75℃，宽压5V-35V，防潮、防雷、防电磁干扰，运行稳定可靠。 |
