Vishay推出0603和0805 封装R25新阻值汽车级玻璃封装保护的NTC热敏电阻

发布时间：2022-4-11 17:47 发布者：eechina

器件R25 阻值包括1 kΩ和1.5 kΩ低阻值及5 kΩ阻值，适用于EV及HEV汽车中的IGBT和功率MOSFET模块

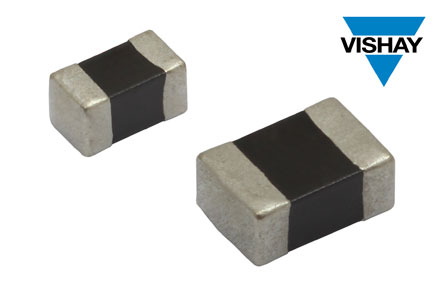

Vishay宣布，NTCS0603E3.....T和NTCS0805E3.....T系列汽车级玻璃封装保护热敏电阻扩充0603和0805外形尺寸，+25 °C（R25）下新阻值器件。器件符合AEC-Q200标准， R25阻值包括 1 kΩ和1.5 kΩ低阻值及新增5 kΩ阻值，适用于电动汽车（EV）和混合动力汽车（HEV）的IGBT和功率MOSFET模块保护。

增强型热敏电阻采用玻璃封装，实现全面保护，R25阻值和β值（B25/85）公差低至± 1 %，可在-40 °C ~ +150 °C温度范围内进行精确温度检测、保护和补偿。NTCS0603E3.....T和NTCS0805E3.....T系列器件尺寸小于MELF电阻，易于组装，具有极高抗弯强度，适用于车载升/降压转换器、LED模块、电池组、电动汽车充电桩、风电和太阳能电池板逆变器以及办公设备。

NTC热敏电阻采用SMD结构，镍锡端子，适合波峰焊和回流焊。器件符合RoHS标准，无卤素，采用卷盘穿孔纸带包装，每盘4,000支。

器件规格表：

系列	NTCS0603E3.....T	NTCS0805E3.....T
外形尺寸	603	805
R25 阻值	1 kW~100 kW	1 kΩ~680 kW
R25 公差	± 1 %; ± 2 %; ± 3 %; ± 5 %
B25/85 值	3170 K~4100 K	3370 K~4125 K
B25/85 公差	± 1 %	± 1 %; ± 3 %
最大功耗	125 mW	210 mW
工作温度	-40 °C~+150 °C
TCR	-7 %K @ -40 °C~	-6 %K @ -40 °C~
TCR	-2 %K @ +150 °C	-2 %K @ +150 °C

NTCS0603E3.....T和NTCS0805E3.....T系列扩充器件现可提供样品并已实现量产，大宗订货供周期为20周。
