SL8311A替代MP24894 完美兼容无需改板 60V降压恒流驱动LED灯具汽车照明

发布时间：2022-3-31 15:17 发布者：森利威尔电子.

[tr][tr]SL8311A 60V降压型LED恒流驱动器

[tr][tr]概述：

[tr]SL8311A是一款工作在电感电流连续模式下的降压型LED恒流驱动器。用于高效地驱动一颗或者多颗串联LED。芯片的输入电压范围为6V~60V，外置功率管，输出电流外部可调。

[tr=rgba(0, 199, 139, 0]SL8311A采用高端电流检测方式，通过外部电阻可以设定LED输出的平均电流，并可以通过DIM引脚接收模拟调光和很宽范围的PWM调光信号。当DIM的电压低于0.33V时，SL8311A关断功率管，进入低功耗的待机模式。

[tr]SL8311A内部集成了自动温度补偿控制电路，当芯片内部的温度超过130℃时，LED输出电流会随着温度的上升而逐渐减小，直到芯片内部的温度上升到150℃时，LED输出电流最终会稳定在设定输出电流值的40%。这就避免了传统过温保护所引起的LED低频闪烁问题。

[tr][tr]特点：

[tr][tr]高达95%的效率

[tr][tr]自动温度补偿控制

[tr][tr]宽输入电压范围：6V~60V

[tr][tr]输出可调的恒流控制方法

[tr][tr]DIM脚可进行PWM和模拟调光

[tr][tr]±3%输出电流精度

[tr][tr]内置LED开路/短路保护

[tr][tr]软启动时间可调

[tr][tr]极少的外部器件

[tr][tr]高端电流采样

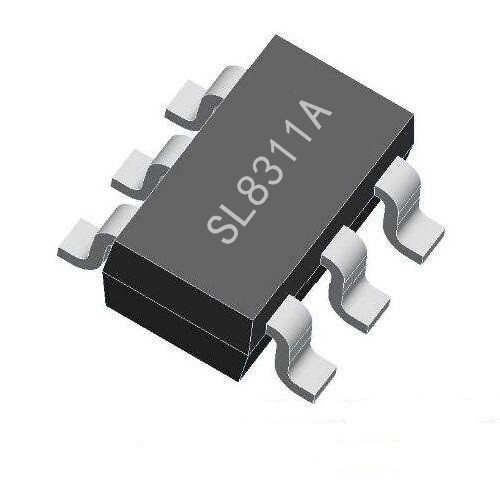

[tr][tr]采用SOT23-6封装

[tr][tr]应用：

[tr][tr]低压LED射灯替代卤素灯

[tr][tr]车载LED灯

[tr][tr]低压工业LED照明

[tr][tr]其它LED照明

[tr][tr]原理图：

[tr][tr]
