耐用PROFINET主站设备与PROFIBUS从站快速连接的通讯方法
发布时间：2022-3-29 11:35
发布者：bjnytx
NY-PBM-PN网关，用于将多个PROFIBUS-DP从站设备集成入PROFINET网络，实现PROFINET转PROFIBUS功能。配上网关专用的GSD文件,实现PROFINET主站（西门子S7-1500或S7-1200等）对PROFIBUS-DP从站的控制。
一、PROFINET转PROFIBUS网关NY-PBM-PN设置 1、安装设置软件PROFIBUS Studio。 2、打开PROFIBUS Studio软件； 3、导入PROFIBUS设备的GSD文件；
4 首先用PROFINET转PROFIBUS网关配置软件新建工程
5、配置PROFINET转PROFIBUS网关的PROFINET从站参数以及PROFIBUS主站参数
6、配置PROFINET转PROFIBUS网关在PROFINET网络中的参数（ip地址、设备名称）；

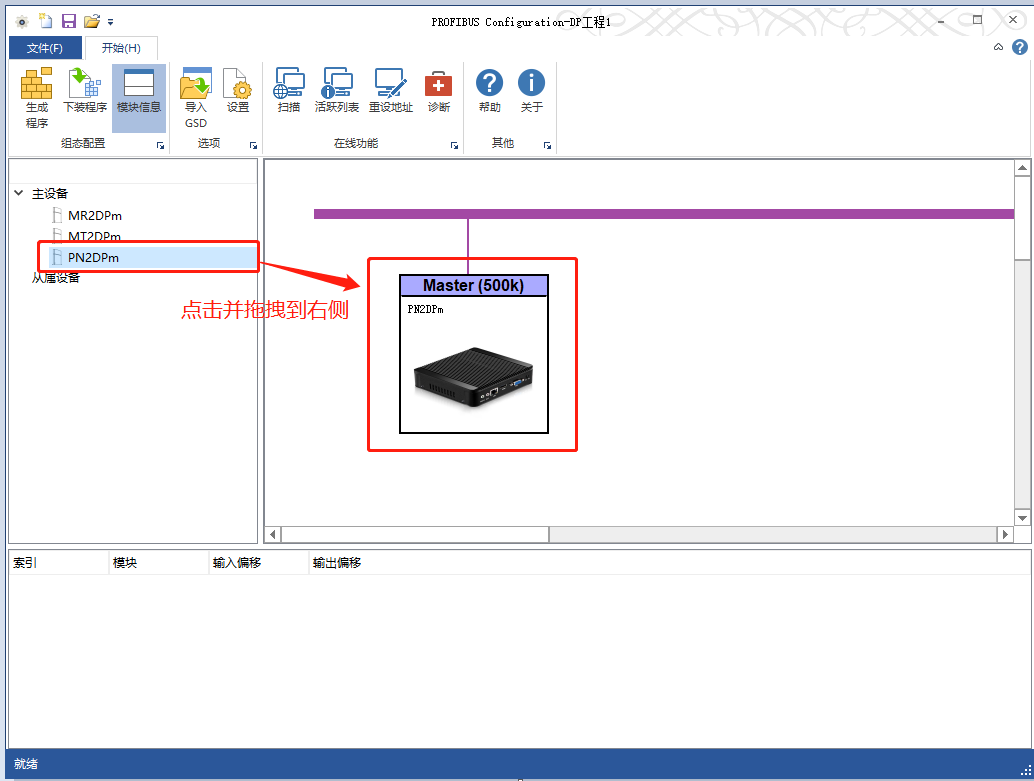

设置PROFINET转PROFIBUS网关作为DP主站的参数

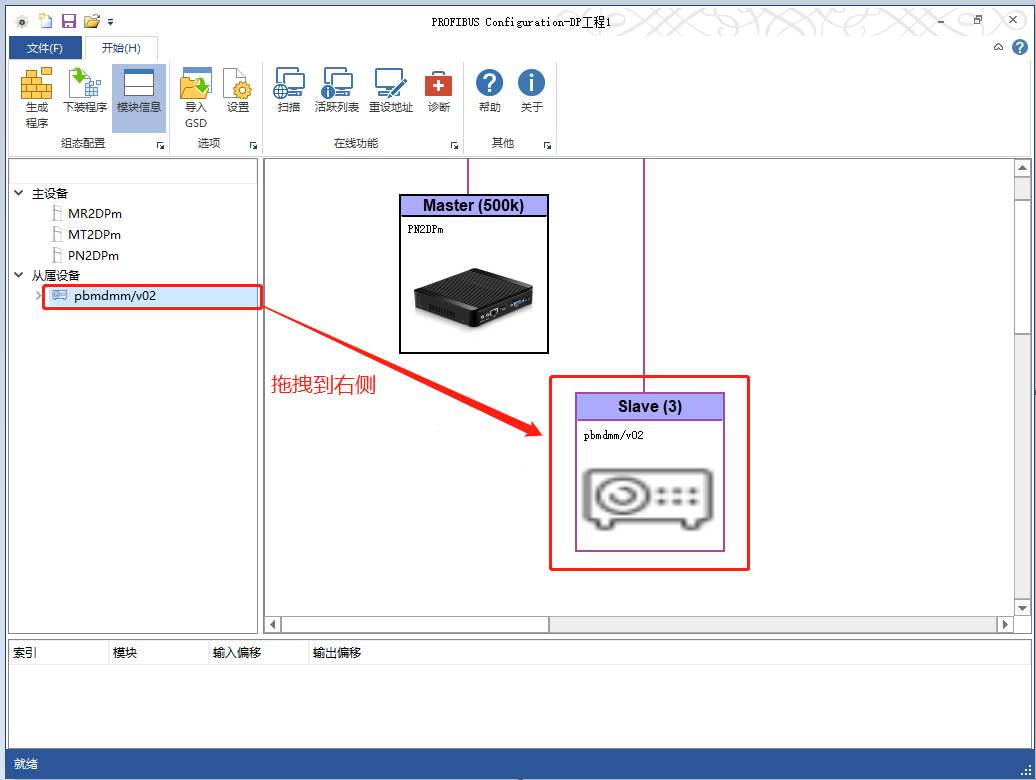

添加PROFIBUS-DP从站
7、添加从站所需功能

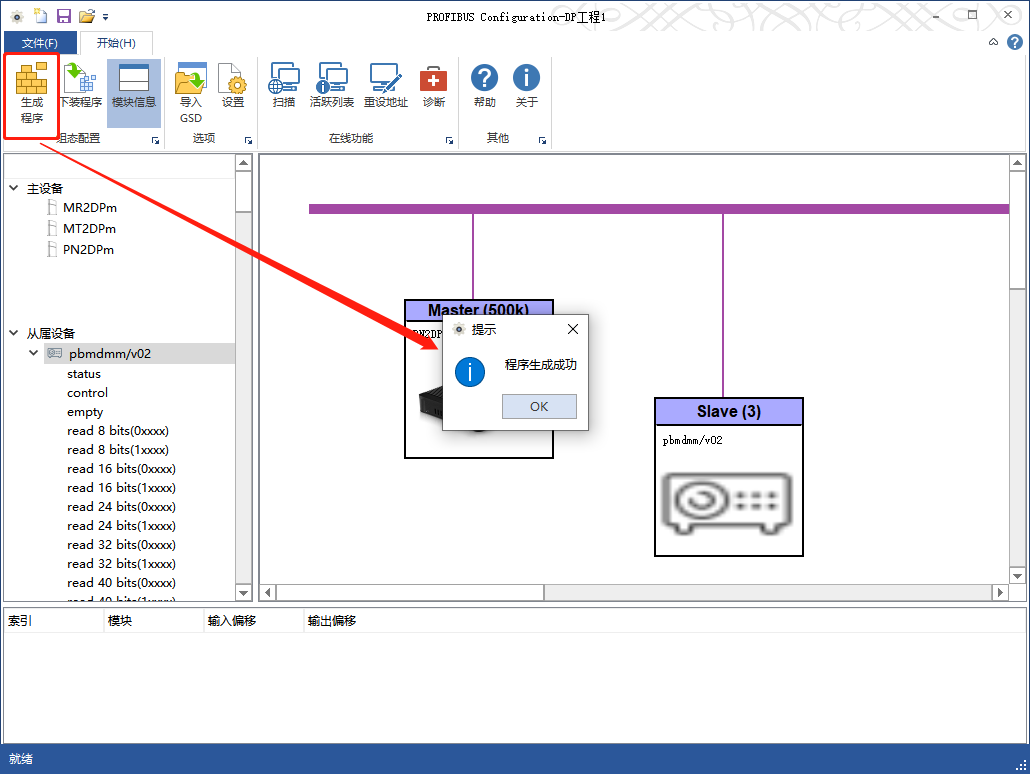

8、生成程序
9、下载程序到网关
10、设置PROFINET转PROFIBUS网关的网络组态 浏览GSD所在文件夹（GSD文件夹不要是中文），添加PROFINET转PROFIBUS网关的GSD文件到博图
11、将模块添加进网络视图中，设置PROFINET转PROFIBUS网关的IP和设备名称
注意：PROFINET转PROFIBUS网关的IP地址及设备名称要与PROFINET转PROFIBUS网关配置软件中保持一致
12、双击PROFINET转PROFIBUS网关进入设备视图，设置所需要的输入输出字节数长度。

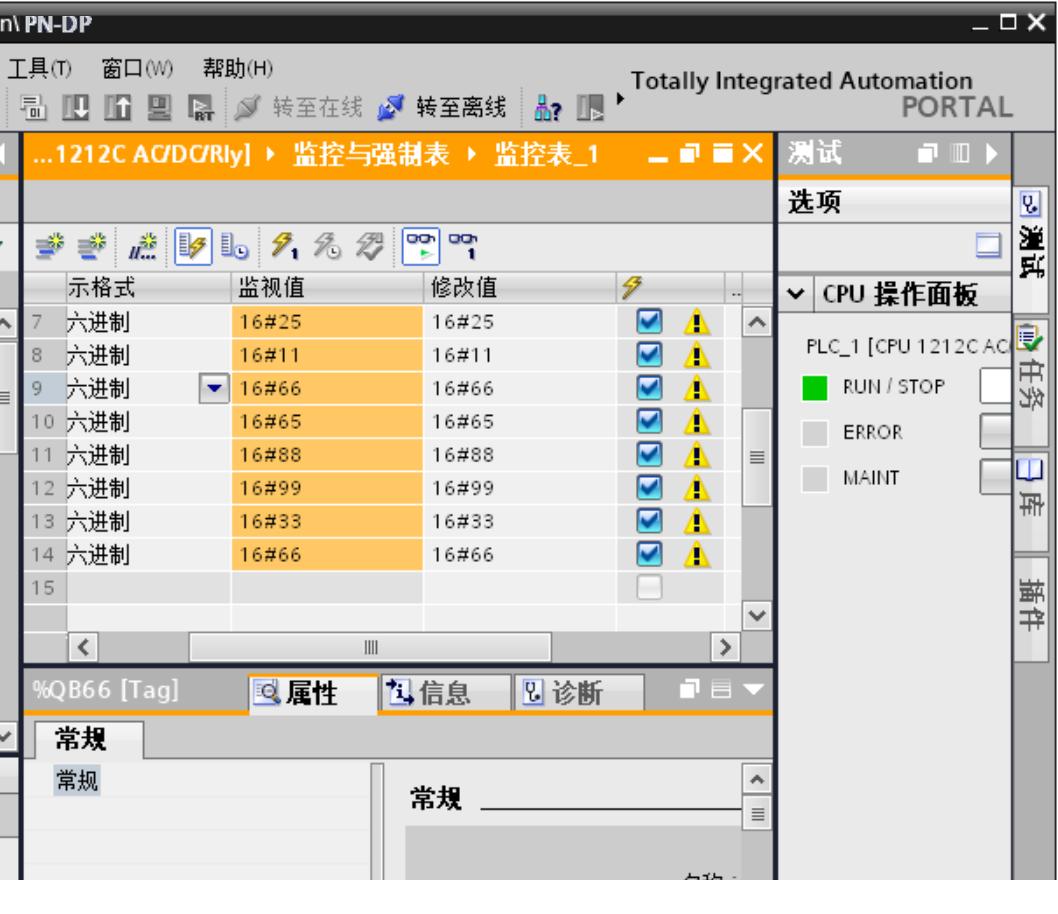

13、组态完成后进行下载，并对对应的I、Q地址进行读写即可 进行下载，下载成功后将PROFINET转PROFIBUS网关模块重新上电即可，重新上电后PROFINET转PROFIBUS网关的PWR和SYS灯常亮表示电源及系统正常，OK灯常亮表示与PROFINET主站通讯正常。Run常亮表示PROFIBUS-DP网关主站通讯正常，ERR灯常亮表示与PROFIBUS-DP从站通讯中断。 监控两边数值显示数据交换成功。
以上是通过PROFINET转PROFIBUS网关将PROFIBUS从站设备快速接入PROFINET通讯网络的方法案例分享，希望大家一起交流、探讨。 |
