VK1651 28点阵 两线串行接口 内置自动消隐电路 LED数显驱动芯片

芒果DB

产品品牌：永嘉微电/VINKA

原厂直销，样品免费，技术支持，大量现货！

产品型号：VK1651

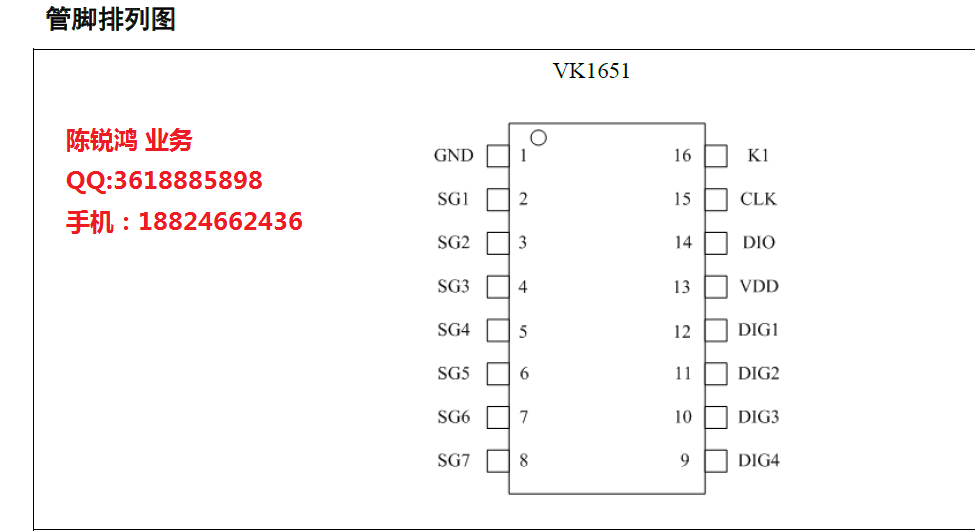

封装形式：DIP16/SOP16

产品年份：新年份

概述：

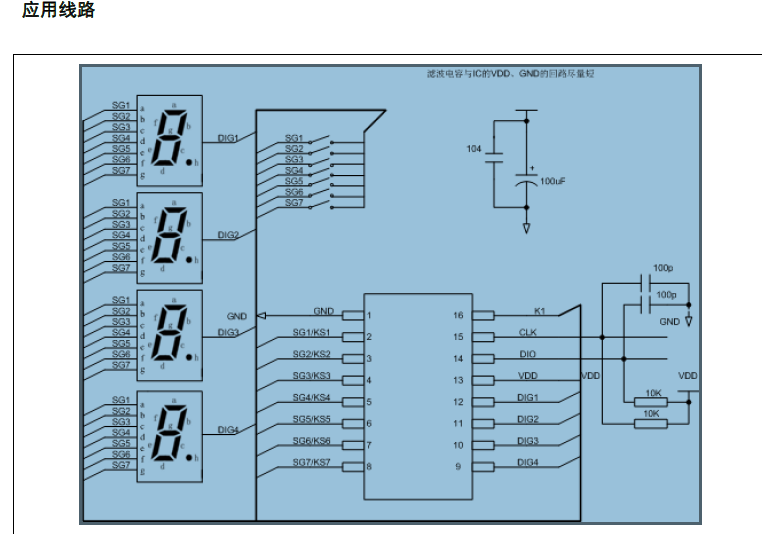

VK1651是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于电磁炉。微波炉及小家电产品的显示屏驱动。

其主要特点如下：

★采用功率CMOS工艺

★显示模式（7字段×4位），支持共阳数码管输出

★键扫描(1×7bit)

★辉度调节电路（占空比8级可调）

★串行接口（CLK ， DIO）

★振荡方式：内置RC 振荡（450KHz±5%）

★内置上电复位电路

★内置自动消隐电路

★封装形式：DIP16或SOP16

★ 此篇产品叙述为功能简介，如需要完整产品PDF资料可以联系




触摸触控IC系列简介如下：
标准触控IC-电池供电系列：
VKD223EB --- 工作电压/电流：2.0V-5.5V/5uA-3V   感应通道数：1    通讯接口
最长响应时间快速模式60mS，低功耗模式220ms    封装：SOT23-6
VKD223B ---  工作电压/电流：2.0V-5.5V/5uA-3V  感应通道数：1    通讯接口
最长响应时间快速模式60mS，低功耗模式220ms    封装：SOT23-6
VKD233DB --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DH ---工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出  有效键最长时间检测16S
VKD233DS --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流2.5uA-3V
VKD233DR --- 工作电压/电流：2.4V-5.5V/1.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出  低功耗模式电流1.5uA-3V
VKD233DG --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  1感应按键  封装：DFN6（2*2超小封装）
通讯接口：直接输出，锁存(toggle)输出   低功耗模式电流2.5uA-3V
VKD233DQ --- 工作电压/电流：2.4V-5.5V/5uA-3V  1感应按键  封装：SOT23-6
通讯接口：直接输出，锁存(toggle)输出    低功耗模式电流5uA-3V
VKD233DM --- 工作电压/电流：2.4V-5.5V/5uA-3V  1感应按键  封装：SOT23-6 （开漏输出）
通讯接口：开漏输出，锁存(toggle)输出    低功耗模式电流5uA-3V
VKD232C  --- 工作电压/电流：2.4V-5.5V/2.5uA-3V  感应通道数：2  封装：SOT23-6
通讯接口：直接输出，低电平有效  固定为多键输出模式，內建稳压电路

MTP触摸IC——VK36N系列抗电源辐射及手机干扰：
VK3601L  --- 工作电压/电流：2.4V-5.5V/4UA-3V3  感应通道数：1  1对1直接输出
待机电流小，抗电源及手机干扰，可通过CAP调节灵敏  封装：SOT23-6
VK36N1D --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：1  1对1直接输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6
VK36N2P --- 工作电压/电流：2.2V-5.5V/7UA-3V3  感应通道数：2    脉冲输出
触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6
