安科瑞Acrel 2000E/G配电室综合监控系统
发布时间：2022-3-28 18:11
发布者：安科瑞仲晓栋
关键词：
配电室综合监控
|

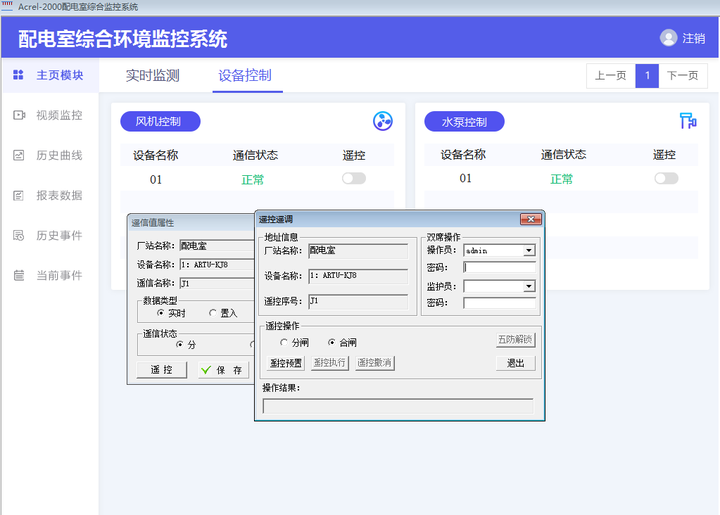

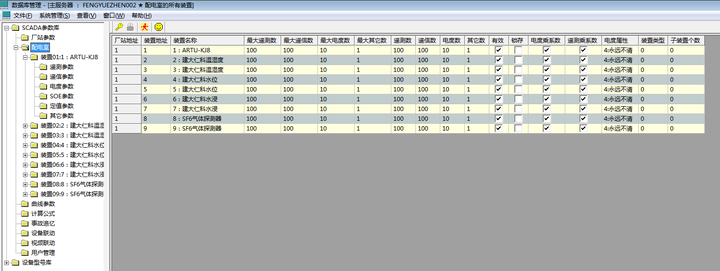

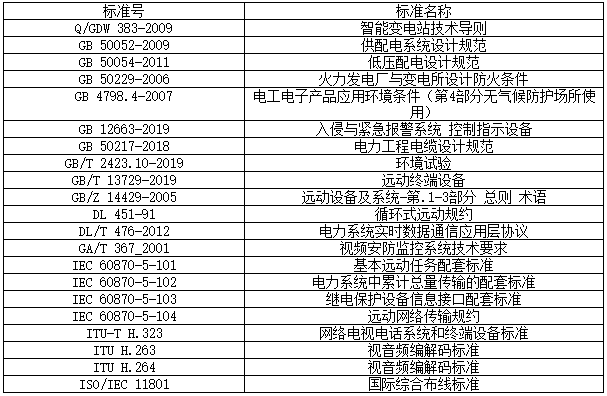

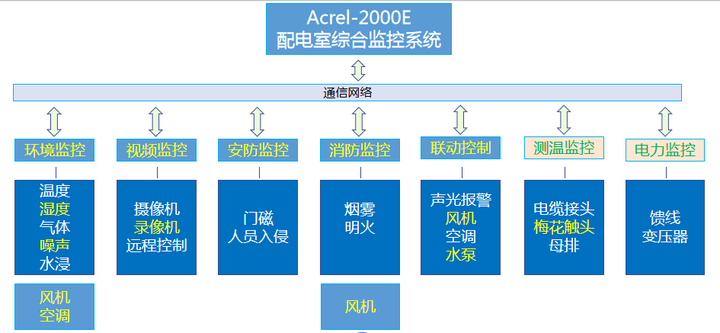

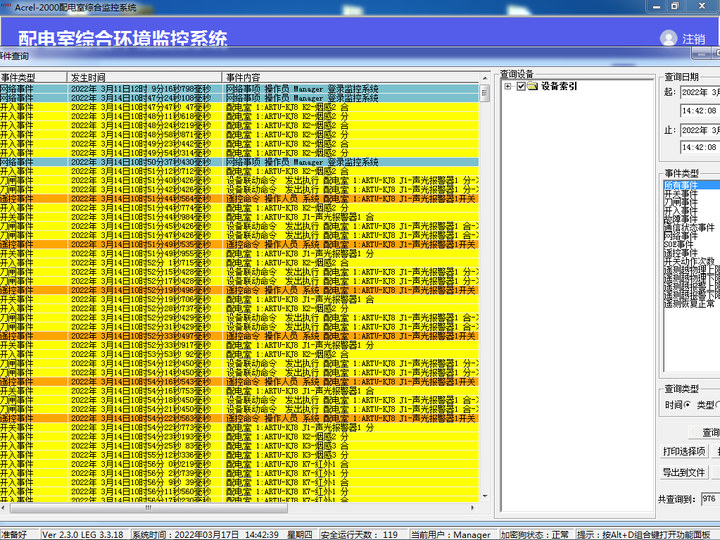

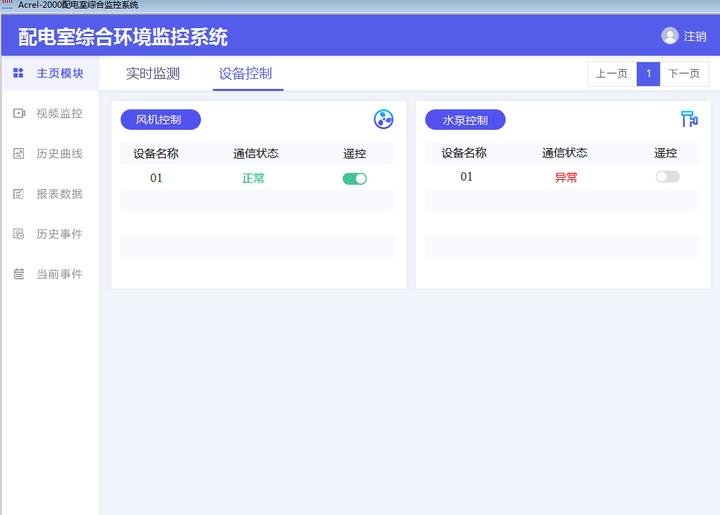

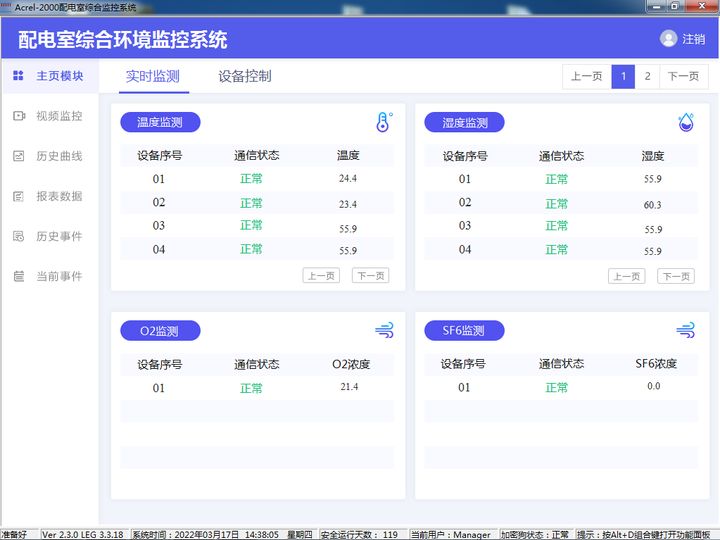

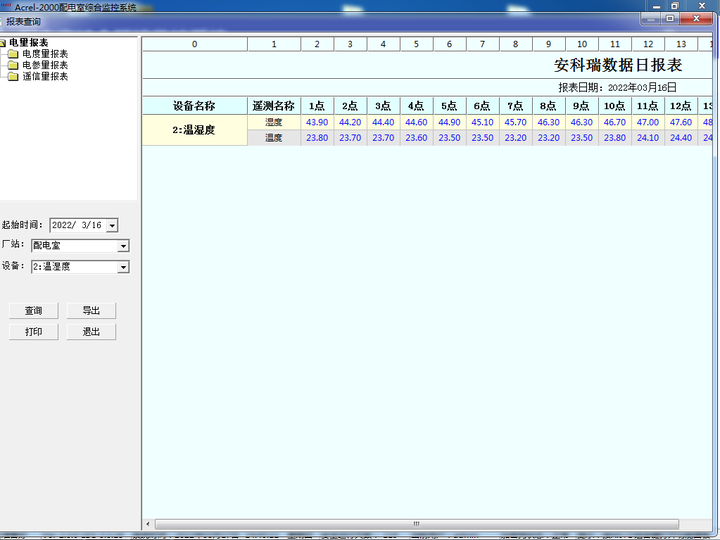

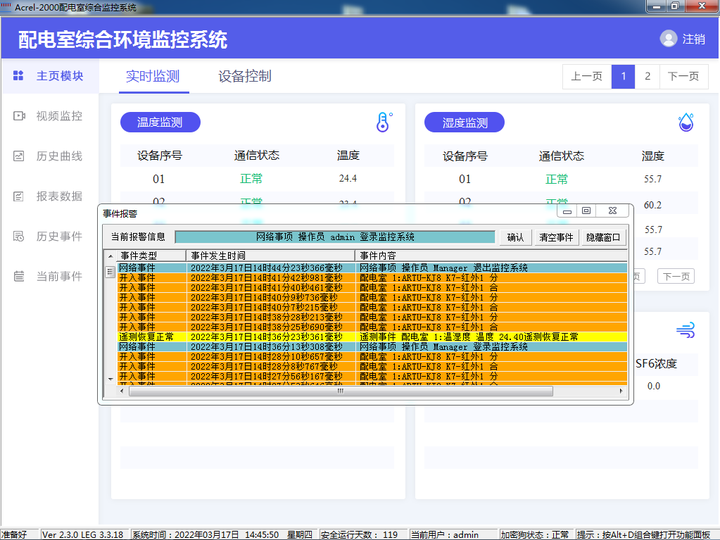

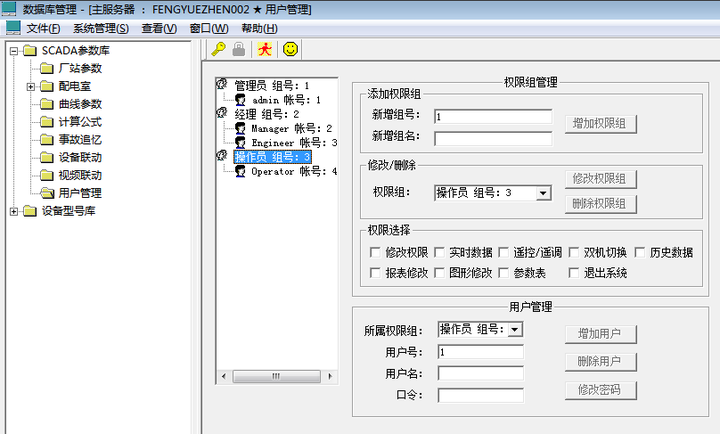

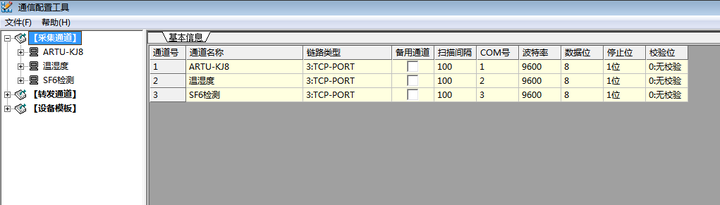

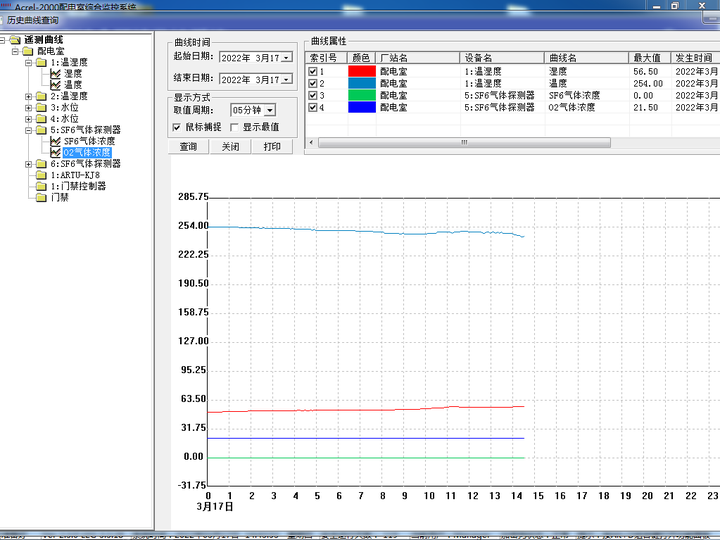

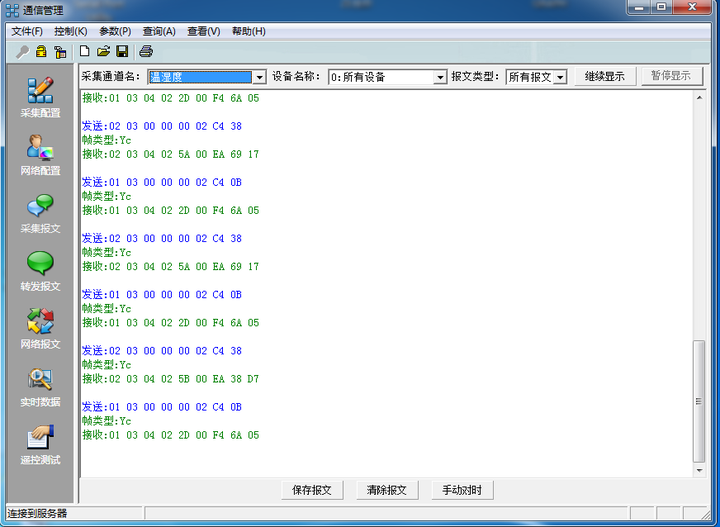

在信息化建设中，配电室运行处于管理的核心位置，这就要求配电室内所有设备需要时时刻刻正常运转，一旦某台设备出现故障，对数据传输、存储及系统运行构成威胁，就会影响到全局，如果不能及时处理，更有可能损坏硬件设备，造成的经济损失是不可估量的。 1、很多数据采集设备和监测装置没有联网，只能安排人员定时进行监测和控制； 3、多系统并存不但增加了投资成本，后期的维护成本也大大增加，并且多个厂家的设备和系统同时运行，也会产生职责不清现象，增加业主的沟通时间和精力； 根据以上提到的情况，我司自主研发了Acrel-2000E配电室综合监控系统系列化产品，以智能控制为核心，通过物联网技术的集成应用，实现配电室内环境的全天状态监视和智能控制。从现阶段的实际使用情况来看,配电室综合监控系统凭借其成熟稳定、兼容拓展性强、功能集成度高、操作便捷的优势已经得到了广泛的应用。  SF6传感器根据需求配置在易发生SF6泄露的地方，一般安装在柜子后面的墙壁上，据地10-20cm； 烟雾传感器是吸顶安装，一般在柜子上方安装，每排10面柜子左右的话配3个左右； 门禁系统包含门禁控制器、读卡器、磁力锁、开门按钮，读卡器安装在门外，距离地面1.2-1.4m处，开门按钮安装于门内距离地面1.2-1.4m处；磁力锁一般安装于门框中间位置； 视频监控子系统包括摄像机和硬盘录像机，录像机放在屏柜内，摄像头根据配电房布局自由配置，枪机一般用来监视门口的人员出入情况，球机则大多数用来监视全景，安装的话一般都是距地2m左右； 监控系统屏一般每个配电房配置一面，按国网标准，门轴在左侧，安装在高压柜、直流屏或自动化终端旁，并与其保持同一高度。 （1）设计标准  （1）通信管理 配电室综合监控系统可以完成对整个配电室范围内的通信设备进行管理、添加、删除、控制和数据的实时监测。    （2）实时监测   配电室综合监控系统可以接入摄像头，实现远程监控。 （4）数据查询  在曲线查询界面，可以直接查看遥测参量曲线，包括温度、湿度、水位、有害气体、电压、电流等曲线。  （6）运行报表 查询配电室内设备的运行数据报表，包括日报表、月报表、年报表和查询报表等。  配电室综合监控系统具有实时告警功能，系统能够对配电室温度、湿度、有害气体、设备故障或通信故障等事件发出告警。  配电室综合监控系统能够对产生的所有事件记录进行存储和管理，方便用户对系统事件和进行历史追溯、查询统计、事故分析。  为保障系统安全稳定运行，设置了用户权限管理功能，通过用户权限管理能够防止未经授权的操作（如遥控的操作，数据库修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行、维护、管理提供可靠的安全保障。  配电室综合监控系统支持实时监视接入系统的各设备的通信状态，能够完整的显示整个系统网络结构。可在线诊断设备通 信状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。 配电室综合监控系统可以对整个配电系统范围内的设备进行远程遥控操作。     [1] 安科瑞企业微电网设计与应用手册.2020.06月版 [3] 孙荣博.智能配电监控系统的实现及应用研究[D].哈尔滨工程大学.2012 [4] 安科瑞用户变电站综合自动化与运维解决方案.2021.11月版 |
