SL9059 DC-DC降压恒流 大功率LED 照明 (供应)

发布时间:2022-3-21 15:54    发布者:森利威尔电子.
关键词: 降压恒流 , LED , IC , DCDC , 照明
概述:
SL9059是一款内置60V 功率MOS高效率、高精度的开关降压型大功率LED恒流驱动芯片。
SL9059采用固定频率的PWM 工作模式,典型工作频率为140KHz。
SL9059采用平均电流检测模式,因此具有优异的负载调整率特性。
SL9059集成了高低亮功能,可以通过MODE 端口实现高低亮的功能切换。MODE 悬空为高亮模式,MODE 接高电平为1/2 电流的低亮模式。
SL9059内部还集成了VDD 稳压管以及过温保护电路等,减少外围元件并提高系统可靠性。
SL9059采用ESOP8 封装。散热片内置接SW 脚。
特点:
内置60V MOS
宽输入电压范围:8V~60V
输出电流范围:100mA~2.5A
高效率:可高达93%
工作频率:140KHz
支持高低亮工作模式
平均电流检测
智能过温保护
内置VDD 稳压管
应用:
LED电动自行车、LED摩托车灯、LED汽车照明
直流或交流输入LED 驱动
大功率LED 照明
LED 背光

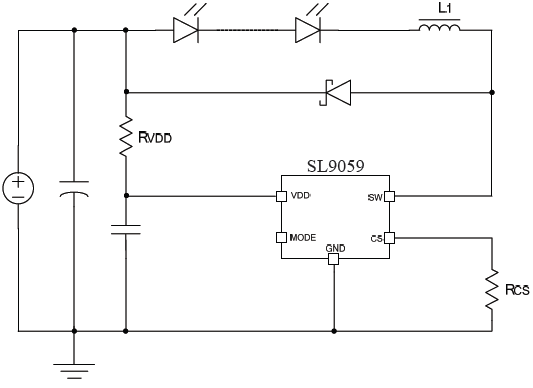

原理图:
