VK3604A 4按键触摸触控芯片 多种输出方式选择：锁存/直接输出/CMOS输出或者开漏输出

产品型号：VK3604/VK3604A

产品品牌：VINKA/永嘉微电

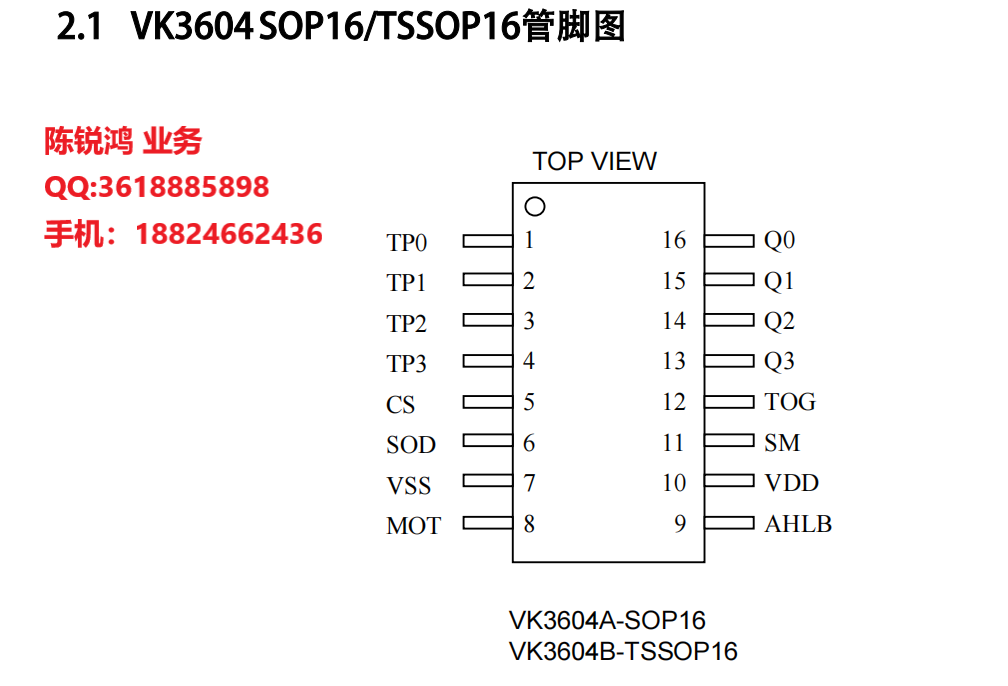

封装形式：SOP16

产品年份：新年份

概述：
        可通过IO脚选择输出电平，输出模式，输出脚结构，单键/多键和最 长输出时间。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的 发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO输 出的应用提供了一种简单而又有效的实现方法。

特点：
• 工作电压 2.4-5.5V
• 待机电流7uA/3.3V,14uA/5V
• 上电复位功能（POR）
• 低压复位功能（LVR）
• 触摸输出响应时间：工作模式 48mS ，待机模式160mS
• 通过AHLB脚选择输出电平：高电平有效或者低电平有效
• 通过TOG脚选择输出模式：直接输出或者锁存输出
• 通过SOD脚选择输出方式：CMOS输出或者开漏输出
• 通过SM脚选择输出：多键有效或者单键有效
• 通过MOT脚有效键最长输出时间：无穷大或者16S
• 通过CS脚接对地电容调节整体灵敏度(1-47nF）
• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）
• 上电0.25S内为稳定时间，禁止触摸
• 上电后4S内自校准周期为64mS，4S无触摸后自校准周期为1S
• 封装SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)
