MS90C386B与MS90C385B/G是瑞盟公司2013年推出的1Port_LVDS RxTx型号！MS90C386B LVDS to TTL, Pin to Pin替代：THC63LVDF84B、DS90C386、DTC34LF86L；
MS90C385B/G:TTL to LVDS， Pin to Pin替代：THC63LVD83D、DS90C385、DTC34LF85L。

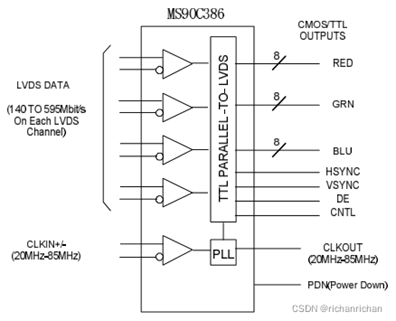

1、MS90C386（B）芯片能够将 4 通道的低压差分信号（LVDS ）转换成 28bit 的 TTL 数据。时钟通道经过锁相之后与数据通道并行输出。在时钟频率为 85MHz 时，24bit 的 RGB 数据、3bit 的 LCD 时序数据和1bit 的控制数据以 595Mbps 的速率在每个 LVDS 数据通道中传输。输入时钟频率为85MHz 时，数据的传输速率为 297.5Mbytes/sec 。此款芯片配合 MS90C385 ，是解决高带宽、高速 TTL 信号层面的电磁干扰和电缆长度问题的理想产品。 ◇Pin to Pin替代：THC63LVDF84B、DS90C386、DTC34LF86L、GM8284 ◇MS90C386 与 MS90C386B仅版本差异，MS90C386B兼容MS90C386！ ◇MS90C386功能框图 ◇频率范围：20-85MHz时钟信号 ◇供电电源 3.3V ◇支持VGA、SVGA、XGA、SXGA ◇2.38Gbps 数据吞吐量 ◇297.5Megabytes/sec带宽 ◇减小LVDS摆幅来减小电磁干扰（300mV LVDS 摆幅） ◇遵循TIA/EIA-644 LVDS 标准 ◇TSSOP56 封装

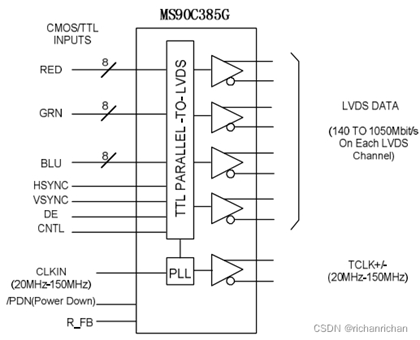

2、MS90C385B/G芯片能够将28bit 的TTL 数据转换成4通道的低压差分型号（1PortLVDS）。时钟通道经过锁相之后与数据通道并行输出。在时钟频率为 150MHz 时,24bit的RGB 数据、3bit 的 LCD 时序数据和1bit的控制数据以1050Mbps 的速率在每个 LVDS 数据通道中传输。输入时钟频率为 150MHz 时，数据的传输速率为 525Mbytes/sec。MS90C385 的R_FB 管脚可以选择在时钟的上升沿或者下降沿有效。此款芯片是解决高带宽、高速 TTL 信号层面的电磁干扰和电缆长度问题的理想产品。 ◇MS90C385B/G功能框图
◇MS90C385B封装TSSOP56, MS90C385G封装TFBGA56 ◇MS90C385B Pin to Pin替代：THC63LVD83D、DS90C385、DTC34LF85L ◇MS90C385B兼容MS90C385！ ◇频率范围：20-150MHz时钟信号 ◇内核供电电源 3.3V ◇IO供电电源1.8V、3.3V兼容 ◇支持 VGA、SVGA、XGA、SXGA ◇支持扩展频谱时钟产生 ◇减小LVDS摆幅来减小电磁干扰（200mV、345mV LVDS摆幅可供选择） ◇PLL不需要外部结构 ◇遵循TIA/EIA-644 LVDS 标准 联系方式：朱先生13714033198(+微信） 18126125171 QQ:709365451
MS90C386（B）.pdf
(1.04 MB)
MS90C385G_2022.pdf
(1.37 MB)
|
发表于 2022-3-17 16:04:17
