CS5211 DP_eDP to 2Port_LVDS

[复制链接]
发表于 2022-3-17 15:46:59 | 显示全部楼层 |阅读模式
CS5211支持1920x1200 2Port_LVDS LCD屏!
CS5211 DP/eDP 2Port LVDS 转换器,为低成本显示系统提供了灵活的配置。CS5211 符合 eDP 1.2,支持1.62 Gbps 2.7 Gbps 的单轨道和双轨道模式。CS5211 采用强大的服务器技术,可以以较低的误码率恢复高速串行数据。 CS5211LVDS 发射机支持单端口和双端口模式。CS5211 支持的最大分辨率是 WUXGA(1920x1200)。使用 4 个配置引脚,CS5211 可以支持 16 个组合的不同面板分辨率和 LVDS 工作模式与一个 EEPROM 图像。通过优化设计,使用 CS5211 可以很好地节省 BOM 成本,为用户提供了一个便于编辑、生成和更新 EEPROM 映像的工具。该芯片集成了时钟源,节省了外部晶体,具有宽范围功率支持(核心功率为 1.8-1.2V) ,节省了车载电源,CS5211 总功率小于 300mW,简化了电源网络设计。CS5211 很容易集成到一个流行的低成本显示系统中。

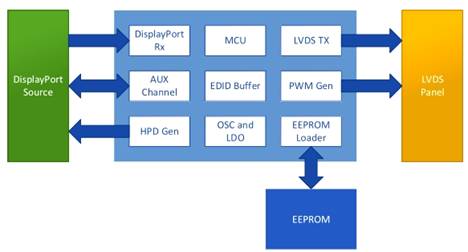

CS5211 功能框图
◆支持 2-lane DPv1.1 端口接收, 兼容嵌入式 eDP 1.2 规范
◆输入颜色深度18/24bit 每像素的 RGB 格式
◆支持 18bit /双端口,24bit /双端口 LVDS 输出
◆芯片内置 MCU
◆支持面板选择通过 GPIO引脚控制
◆加载 Boot ROM 自动上电
◆通过 I2C 总线 AUX 通道更新串行 BootROM 数据
◆芯片自动电源模式控制
◆支持 eDP 身份验证,面板电源热插拔检测
68pin QFN 封装
