CH7515支持2K 4Port_LVDS接口屏，支持DP_eDP to 4Port_LVDS+IIS/SPDIF

CH7515 DP/eDP 转 4Port LVDS+IIS/SPDIF ， CH7515 是一款兼容 eDP v1.2 的接收器，用于嵌入式显示系统接收和解码高速交流耦合的差分信号到 RGB 颜色格式。集成了 4-CH LVDS 发送器，该 CH7515 支持 LCD 面板分辨率高达 2K 2560×2048@60hz或4K×2K@24/30hz。为确保 TFT-LCD 面板设计的灵活性，CH7515 支持背光逆变控制、亮度调节和电磁干扰减少等显示增强功能。

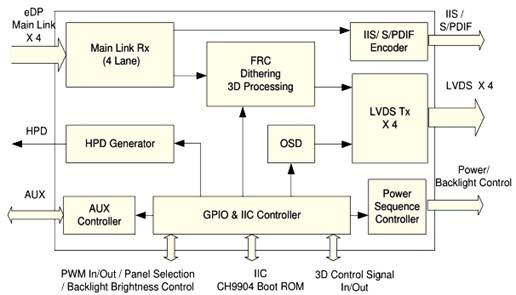

◆CH7515 功能框图

◆支持 4-lane eDP输入，每链路速率1.62Gb/s or 2.7 Gb/s

◆支持输入 RGB 格式 6/8/10Bit像素

◆支持 VESE 和 CEA 标准，支持 QSXGA 2560×2048@60hz 或 WQXGA 2D 2560×1600@60hz ,和 Full HD 3D1920×1080@120hz (每 L/R 眼框 60hz) ，支持 10Bit 图形色彩深度

◆支持单端口、双端口和四端口LVDS 输出接口,6/8/10Bit色深达 400MHz 像素速率

◆支持 2 通道 IIS/ SPDIF 音频输出

◆支持通过 AUX 通道指令背光灯亮度动态控制，或通过 PWM 输入/输出接口控制背光亮度

◆支持动态刷新频率(DDR)开关

◆支持 3 种增强型工作模式：外接 27MHz 晶振，输入 27MHz 或 14.318 MHz

◆支持 eDP 身份识别，面板电源热插拔检测

◆128 脚 TQFP 封装(14x14mm)

联系方式：朱先生13714033198(+微信） 18126125171 QQ:709365451

CH7515CN.pdf (1.52 MB) https://www.eechina.com/forum.php?mod=attachment&aid=MjQ1NTg2fDYxY2E2OTMzfDE3MTM0ODYxNzB8MHw%3D
