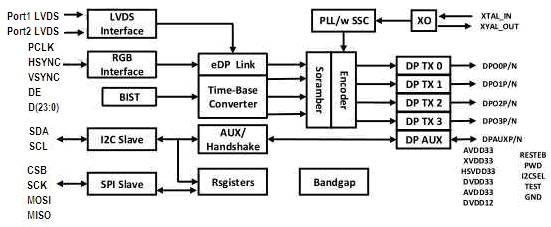

NCS8801S RGB/LVDS to 4lane eDP； LT8911EXB 4lane MIPI to 4lane eDP。 1、NCS8801S 是一个低功耗的 RGB/LVDS to eDP 转换器，用于智能手机、平板电脑、笔记本电脑等移动设备，支持高清 eDP displays 。NCS8801S 支持4lane eDP 输出, 分辨率最高WQXGA(2560 ×1600) ＠60Hz 。 ◆NCS8801S 功能框图
◆NCS8801S既支持RGB转eDP,也支持1-2PortLVDS转eDP,应用市场广泛 ◆输出 1/2/4laneeDP，1.62-2.7Gbps/每条数据线 ◆RGB输入：支持18/24bitRGB接口，像素时钟达270MHz，支持SDR/DDR ◆LVDS输入：支持1-2Port LVDS输入接口，每对数据400Mbps-1Gbps, 支持通道极性交换 ◆支持 I2C/SPI 配置 ◆QFN-56 (7mm×7mm) 封装

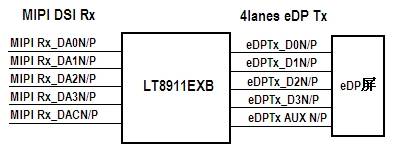

2、LT8911EXB MIPI®DSI to eDP 转换器，1Port MIPI 输入接收，具有 1 个时钟通道和 4 个数据通道，每个数据通道的最大工作速率为 2.0Gbps ，最大输入带宽 8.0Gbps 。转换器解码输入 MIPI®DSI/CSI 16/18/24/30/36bitRGB 包，并将格式化的视频数据流转换为单链路符合 VESA eDP1.4 而输出 1 、2 或 4 组可配置的数据通道，支持 RBR(1.62gbps) 和 HBR(2.7gbps) 链路速度。支持最大分辨1920 ×1200@60Hz ，内置可选的 SSCC 功能。LT8911EXB 采用先进的 CMOS 工艺制作，可在−40°c 至 85°c 范围内工作。 ◆ LT8911EXB 框图 ◆ 单端口 MIPI®I DSI 接收符合 D-PHY1.2,DSI1.3 and CSI1.3 标准，支持 16/18/24/30/36-bit RGB 及 YUV422 格式，每个数据通道80Mb/s~2.0Gb/s，支持数据通道极性交换。 ◆ eDP1.4 4 发送 符合 VESA eDP1.4 标准，支持 1/2/4 数据通道，支持数据通道极性交换，支持 PWM 背光控制。 ◆QFN48 6mm×6mm 封装 联系方式：朱先生13714033198(+微信） 18126125171 QQ:709365451
NCS8801S_DS_V1p02.pdf
(1.67 MB)
LT8911EXB_2022.pdf
(520.47 KB)
|
发表于 2022-3-17 15:30:41
