豪威集团打造高效28V 2A同步降压转换器WD1502F
发布时间：2022-3-15 18:51
发布者：eechina
|
人工智能与物联网技术日新月异，在它们的赋能下，智能家居、智慧办公的应用场景越发丰富，产品也越来越深入人心。扫地机器人就是这样的产品，能把人们从繁杂的家务中解放出来，在一众新兴家用智能设备中脱颖而出，日益受到大众的青睐。 豪威集团的图像传感器在扫地机、扫拖一体机等清扫机器人中得到广泛应用。有了灵敏的“眼睛”，路径规划、智能避障算法的不断迭代，扫地机器人逐步甩掉了“玩具”“鸡肋”等标签，变成了千万家庭依赖的家务好帮手。
不限于图像传感器，豪威集团在扫地机器人应用中还提供电源管理等方案。在电池供电类设备中，待机和运行时间决定着产品的成败。高效率的电源管理方案是必不可少的。作为全球排名前列的中国半导体设计公司，豪威集团的同步降压DC-DC转换器——WD1502F，可提供2A连续输出电流，输入电压高达28V，峰值效率超过94%。十分适合扫地机器人这种多芯串联电池系统的应用。 WD1502F主要技术特性： · 工作输入范围达到4.5V-28V · 典型的650kHz开关频率 · 2A连续输出电流 · 关机电流低至2μA，静态电流60μA · 内部5ms软启动 · 峰值效率>94% · 150mΩ内部功率HS MOSFET开关 · 75mΩ内部同步LS MOSFET开关 · 逐周期过电流保护 WD1502F搭载内部同步电源开关，提高效率的同时无需使用外部肖特基二极管，进一步减少了元件数量，节省了设计空间。此外，WD1502F采用脉冲宽度调制（PWM），正常运行的固定开关频率为650kHz；在轻负载电流下，将会进入脉冲跳频调制（PSM）运行模式，并在整个负载电流范围内都能保持高效率和低输出纹波。因而，电子设备通过搭载该款DC-DC降压转换器，能够实现高效运作、降能减耗。

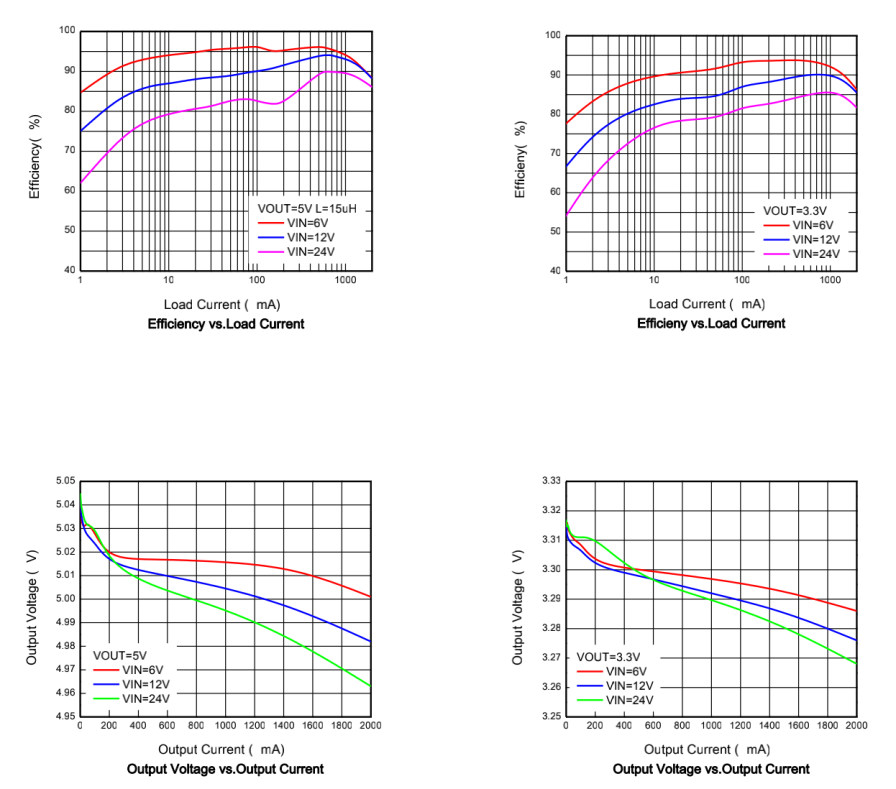

效率曲线 此外，WD1502F具备完善的安全性能和环保性能。产品具有短路保护、热保护和输入欠压锁定功能，实力避免降压转换过程中可能存在的安全隐患。封装采用了TSOT-23-6L，无铅无卤，践行了环境友好型原则。
典型应用电路 WD1502F特别适合于12V、24V分布式电源总线供电的家用电器及工业领域。目前，凭借宽输入电压、低静态电流、低输出纹波等特性，该产品已在安防监控、家用电器等领域中广泛应用。 豪威集团致力于提供传感器解决方案、模拟解决方案及触控与显示解决方案。秉承着技术创新的理念助力客户在手机、安防、汽车、可穿戴设备，IoT，通信、计算机、消费电子、工业、医疗等领域解决技术挑战，满足与日俱增的智能化生活和绿色能源需求。 |
