永嘉微电推出抗电源干扰/辐射干扰/1-16键触摸芯片，VK3601（单键触摸触控）
发布时间：2022-2-28 14:15
发布者：芒果DB
|

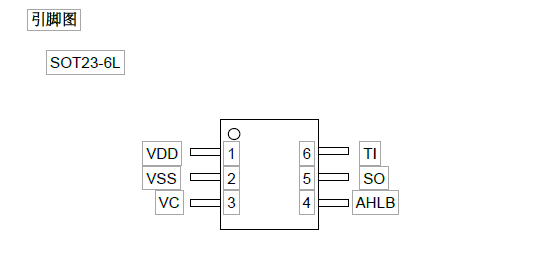

产品型号：VK3601 产品品牌：VINKA/永嘉微电 封装形式：SOT23-6 产品年份：新年份 深圳市永嘉微电科技有限公司，原厂直销，原装现货更有优势！工程服务，技术支持，让您的生产高枕无忧！概述: VK3601是一款单触摸通道带1个逻辑控制输出的电容式触摸芯片。 特点和优势： • 可通过触摸实现各种逻辑功能控制,操作简单、方便实用 • 可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。 • 应用电压范围宽，可在 2.4~5.5V 之间任意选择 • 应用电路简单，外围器件少，加工方便，成本低 手1@88@2466@2436-同步 • 低待机工作电流（没有负载）@VDD=3.3V，典型值 4uA，最大值 8uA。@VDD=5.0V，典型值 8uA，最大值 16Ua • 专用管脚接外部电容（1nF-47nF）调灵敏度 • 抗电源干扰及手机干扰特性好。EFT 可以达到±2KV 以上；近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响。 • 上电后的初始输出状态由上电前 AHLB 的输入状态决定。AHLB 管脚接 VDD（高电平）或者悬空上电，上电后SO 输出高电平；AHLB 管脚接 GND（低电平）上电，上电后SO输出低电平。•按住 TI，对应 SO的输出状态翻转；松开后回复初始状态 • 上电后约为0.25秒的稳定时间，此期间内不要触摸检测点，此时所有功能都被禁止 • 自动校准功能刚上电的4秒内约62.5毫秒刷新一次参考值，若在上电后的4秒内有触摸按键或4秒后仍未触摸按键，则重新校准周期切换时间约为1秒 • 4S无触摸进入待机模式
LCD/LED液晶控制器及驱动器系列芯片简介如下： RAM映射LCD控制器和驱动器系列： VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P-16 VK1056B 2.4V～5.2V 14seg*4com14*3 14*2 偏置电压1/2 1/3 SOP-24/SSOP-24 VK1072B 2.4V～5.2V 18seg*4com18*3 18*2 偏置电压1/2 1/3 SOP-28 VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/21/3 SOP-28 VK1088B 2.4V～5.2V 22seg*4com 22*3 偏置电压1/2 1/3 QFN-32L（4MM*4MM） VK0192 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP-44 VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP-64 VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-64 VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-52 VK1621 2.4V～5.2V 32*4 32*3 32*2 偏置电压1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE裸片 VK1622 2.7V～5.5V 32seg*8com 偏置电压1/4 LQFP44/48/52/64/QFP64/DICE裸片 VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE裸片 VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP-100/QFP-100/DICE (永嘉微电/VINKA原厂，工程服务技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC) 高抗干扰LCD液晶控制器及驱动系列: VK2C21A 2.4～5.5V 20seg*4com16*8 偏置电压1/31/4 I2C通讯接口 SOP-28 VK2C21B 2.4～5.5V 16seg*4com12*8 偏置电压1/31/4 I2C通讯接口 SOP-24 限于篇幅原因，这里收录的型号暂时不多。有需要的请联系 |
