低价替代RTD2171设计Type-C转HDMI 4K30HZ音视频转换方案|CS5261替代RTD2171
发布时间：2022-2-17 19:10
发布者：TEL18520874087
|

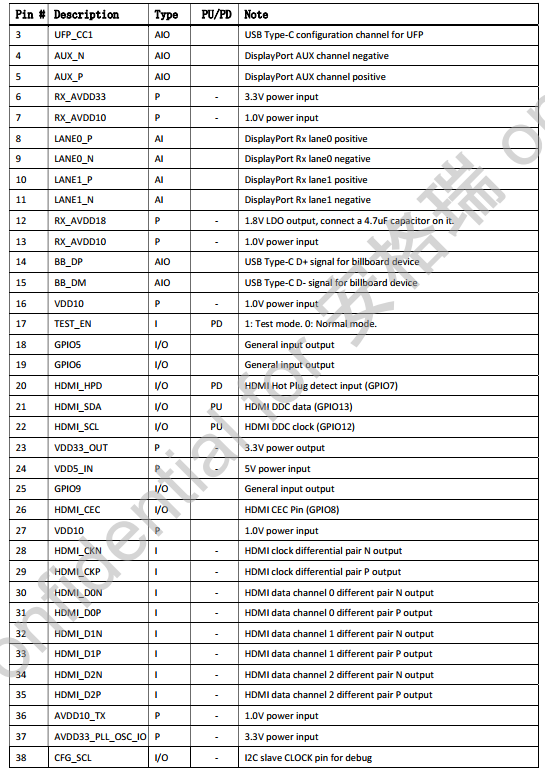

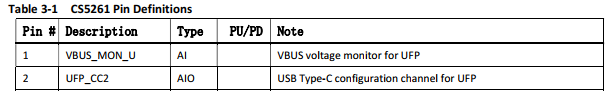

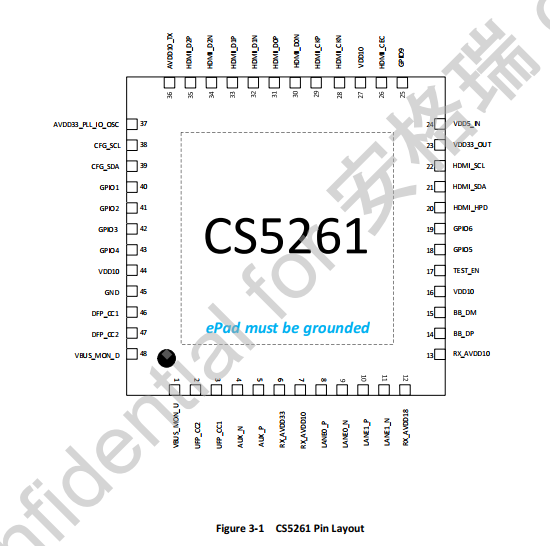

低价替代RTD2171设计Type-C转HDMI 4K30HZ音视频转换方案|CS5261替代RTD2171 RTD2171是一款TYPEC转HDMI的音视频桥接芯片，主要用于设计Type-C转HDMI音视频转接板或者转换线等产品的设计。RTD2171U USB Type-C到HDMI转换器结合了USBType-C输入接口和数字高清多媒体接口（HDMI）输出。嵌入式微控制器（MCU）基于工业标准8051内核。接收器端口将信道配置（CC）控制器、电源传输（PD）控制器、公告牌控制器和显示端口（DP）集成到HDMI v2。将0转换器转换为单个芯片，支持USB Type-C应用程序上的Display Port交替模式。 CS5261一种高性能Type-C/DP1.4到HDMI2.0b转换器，设计用于连接USB Type-C端或DP1.4源到HDMI2。0b转换。CS5261集成了DP1。4兼容接收机，一个HDMI2.0b兼容发射机。此外，还包括两个CC控制器，用于CC通信，以实现DP Alt模式和电源输送（5V慢速充电）功能，一个用于上游TYPEC端口，另一个用于下游端口。DP接口包括2条主通道、辅助通道和HPD信号。接收器支持每车道最大5.4Gbps（HBR2）数据速率。DP接收器包含HDCP1.4嵌入密钥的内容保护方案，用于数字音频视频内容的安全传输。HDMI接口包括4个TMD时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达3Gpbs的数据速率，足以处理高达FHD 1080p 120Hz和UHD 4k 30Hz格式的视频分辨率。 CS5261可以完全替代RTD2171,可适用于多个细分市场和显示应用，如拓展坞、扩展底座、显示器、电视（TV）、投影仪、标牌、流媒体盒等。 CS5261与RTD2171管脚配置、管脚说明、参数特性、以及设计电路区别如下所示： CS5261管脚配置和管脚说明：

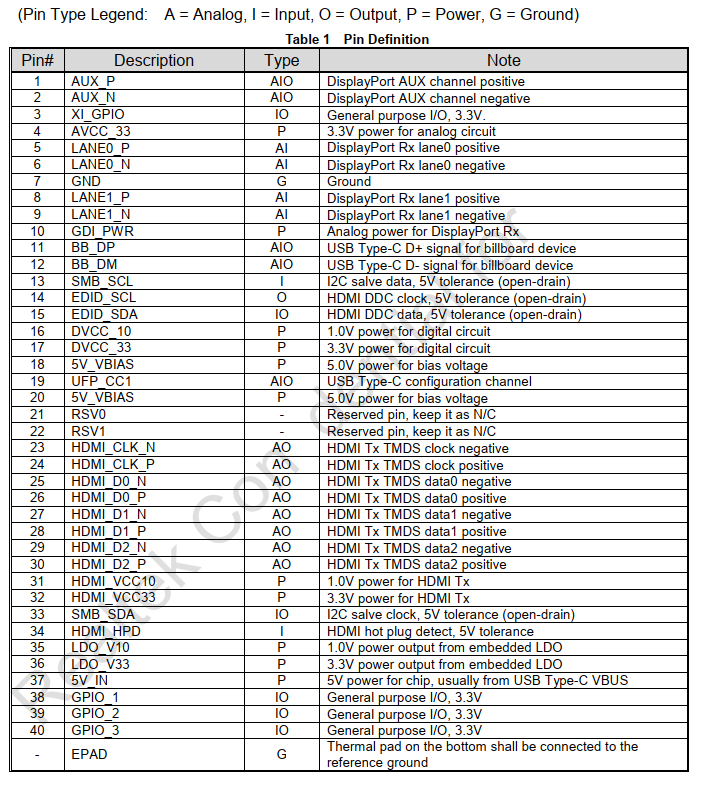

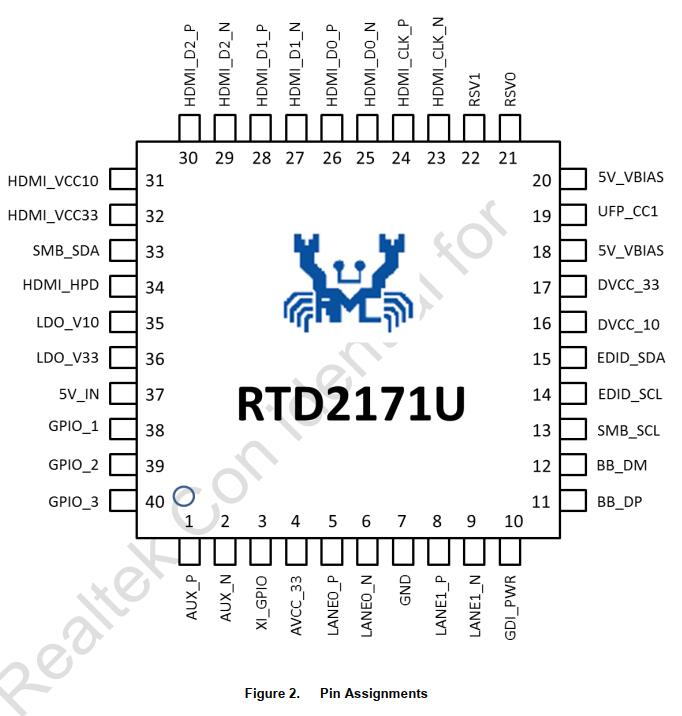

RTD2171管脚配置和管脚说明：

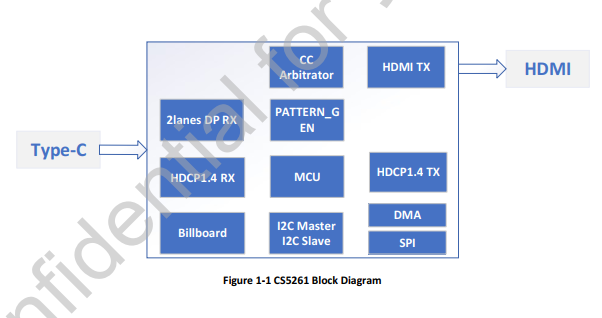

CS5261设计 Type-C转HDMI音视频转换结构方框图：

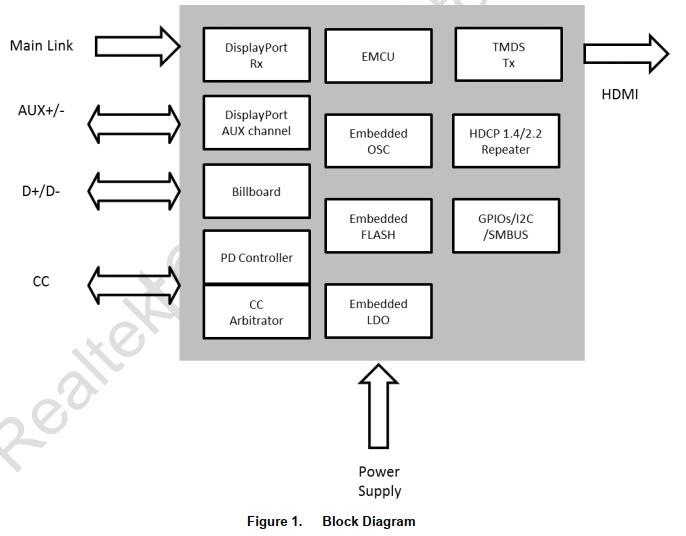

RTD2171设计 Type-C转HDMI音视频转换结构方框图：
综上所示：CS5261替代RTD2171设计Type-C转HDMI 4K30HZ音视频转换方案，优势点在： 嵌入式振荡器，不需要外部晶体 嵌入式线性降压调节器（LDO） 嵌入式MCU和SPI闪存 使得芯片的集成度较高，周边器件较少，整体方面BOM成本较低，产品的性价比较高，是一款不错的选择。 CS5261替代RTD2171设计type-c转HDMI音视频转换方案电路原理图如下所示：
CS5261详细替代RTD2171方案设计中文说明书如下附件中：
替代RTD2171方案.pdf
(741.77 KB)
|
