可提供1200W峰值额定功率的下一代非隔离数字1/4砖 DC/DC转换器
发布时间：2022-1-27 19:22
发布者：eechina
Flex Power Modules宣布推出一款 1/4 砖非隔离式 DC/DC 转换器 BMR350，其额定值为 860W连续功率和1200W峰值功率，非常适合作为中间总线转换器为有峰值功率需求的处理器和 ASIC器件 供电。该产品输入电压范围为 40 ～ 60V (瞬态80V/100 ms)，12V完全稳压、最大100A的输出，并可在 8～13.2V 范围内调节。这种创新的变压器耦合、非隔离拓扑架构可减小产品的元件数量和电流应力，并在48V 输入半载条件下实现高于97.8% 的峰值效率。 BMR350降额使用时，可以基于Flex Power Modules提供的创新的3D 热数据图，综合考虑实际引脚和高达 100°C的基板温度，以及用户端的风速来确定可用输出功率，这使得能够在不导致转换器应力增加的情况下输出最大功率。

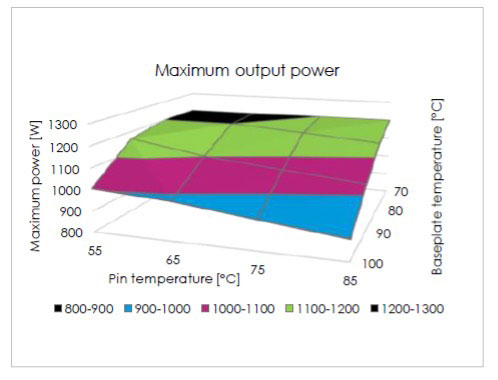

图片：最大输出功率与引脚和基板温度关系 若需要更高的功率水平，使用并联模块之间的主动均流功能可作为一种选择。 如果采用推荐的外置滤波器电路，BMR350可满足电磁干扰（EMI）标准 EN 55032/FCC 第 15J 部分“B 级”要求。 BMR350集成有针对输出过压、过流和模块过热的全面保护，且PMBus® 接口可提供远程控制和监测，并由“Flex Power Designer”软件工具提供支持。BMR350的一个特殊功能是包含“事件数据记录器”，可以在转换器关闭之前对其进行查询以分析异常情况。 BMR350 采用标准的1/4砖封装，占板面积为 58.4 x 36.8 mm，，包括带有螺纹固定孔的集成基板在内，其高度仅为 12 mm。管脚为通孔引脚，适用于通孔回流焊、波峰焊或手动焊接，引脚位置与市场上同类产品兼容。 Flex Power Modules产品经理 Anders Sellin 表示：“我们在BMR350中采用了一种新颖的方法来实现变压器耦合和非隔离拓扑结构，这能够在不影响效率的情况下保持较低的成本和器件应力”。 该产品将于 2022 年第一季度末批量向OEM供货，2022年将会推出更多型号。 |
