如何高效检查钢网开口？
发布时间：2022-1-12 09:19
发布者：望友科技
|
负责过钢网的工艺工程师应该都做过钢网开口检查确认，即核对钢网厂家设计好回传的钢网文件，核对完成后通知钢网厂家加工钢网。少则半小时左右，多则数小时，复杂产品甚至需要耗时一天。 如果不进行检查核对，一旦有由于厂家理解偏差导致的钢网开口设计问题，会直接影响生产。对质量有严格要求的企业，检查工作是必不可少的。

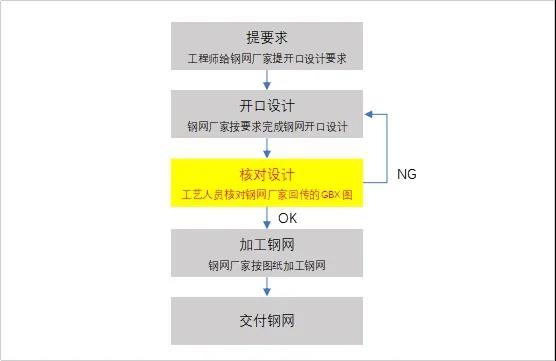

图一. 钢网交付流程 目前，大部分工艺人员都是使用 Gerber 看图软件打开钢网厂家回传的“.GBX文件”，找一些关键元件人工核对开口设计。这种检查方式的弊端： 1.对一些微小的差异肉眼看不出来； 2.无法对整张钢网的开口设计做全面核对； 3.安全间距、阶梯加厚区等人工核对耗时久； 4.产品复杂核对困难，易疏漏。 在这种传统方式下，当面对一张有着成千上万开口的钢网，检查起来对工程师的挑战是极大的。不光是需要具备丰富的经验，还需非常有耐心且极为细心。但是，即使都具备，时间久了，也难免会发生非人为意志所致的疏忽和遗漏。 下面我将介绍一种高效工具软件：Vayo-Stencil Designer 软件，通过它来检查钢网文件，既简便又轻松，还没有遗漏，不少企业已在应用。 Vayo-Stencil Designer 软件集成了强大的开口检查规则库，可通过规则一键自动完成校验，找出所有不符合要求的开口。

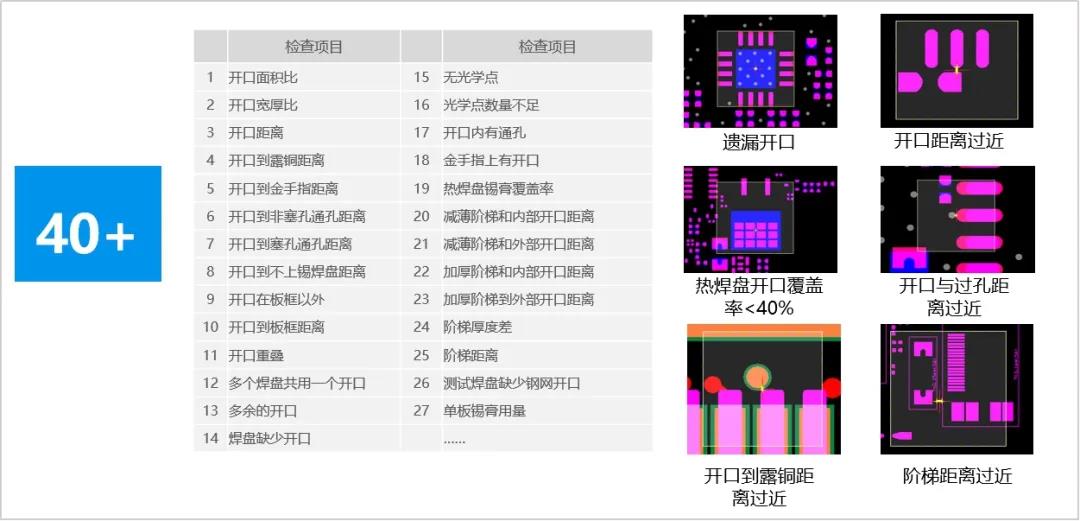

图二. 规则库 例如下图中所示，由于器件布局导致的钢网设计不良，用传统人工检查方式是根本无法核对出来的。
图三. 规则比较法 除规则检查法外，Vayo-Stencil Designer 还有一种更高级的校验法，即用企业私有数字化钢网开口进行比对，找出差异。 注：Vayo-Stencil Designer 创建企业私有数字化开口库非常智能，可以让企业在短时间内完成建立，拥有企业级的产品和工艺Know-how 数字化开口库。

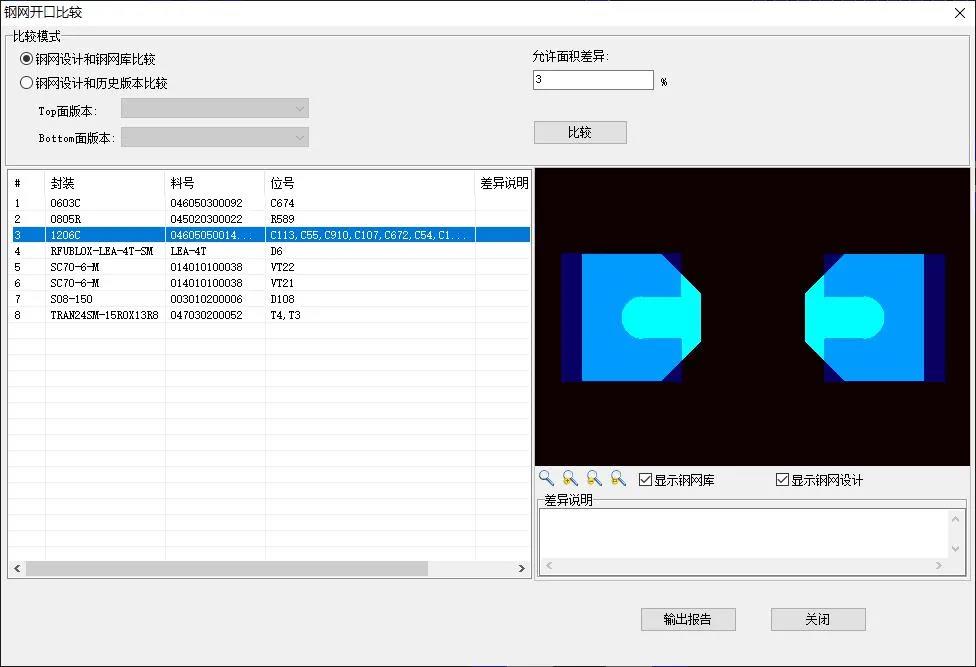

图四. 开口比较法 还可以一键导出差异报告，方便与钢网厂家直观交流，提升沟通效率，避免发生理解偏差。
图五. 比对报告 小结：Vayo-Stencil Designer 软件高效智能完成钢网检查，摒弃机械、枯燥的人工检查方式，让工程师工作轻松、高效，能释放更多的精力和时间投入到专案改善，不但将发挥更大的个人价值，还将为企业创造更大价值！ |
