功率放大器在超声谐振谱技术在中的应用
发布时间：2021-12-27 11:31
发布者：电子爱好者liya
关键词：
功率放大器
|

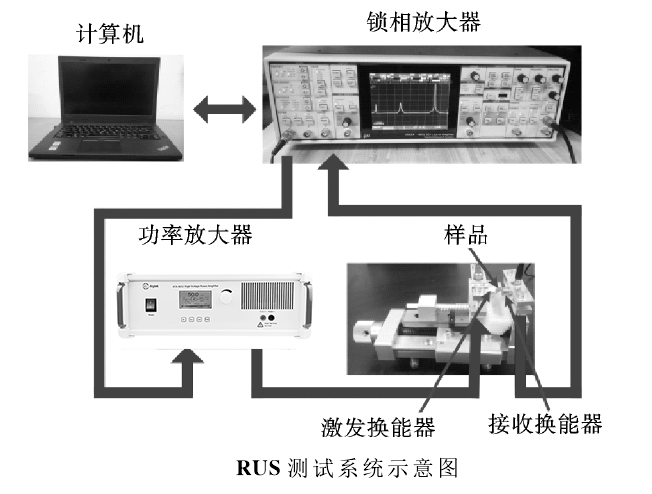

为保证压电材料定征结果的自洽性，基于单块样品采用超声谐振谱(RUS)技术实现了压电材料全矩阵材料系数的定征。压电材料广泛应用于超声及水声工程中，声学工程的实际需求又不断促进压电材料的发展。在高端医疗超声领域，弛豫铁电单晶已经逐步替代传统的压电陶瓷。压电材料制备完成之后，首先必须对其进行性能表征，方可用于声学器件的设计。 如图所示RUS测试系统示意图。计算机控制锁相放大器产生一扫频信号，该信号经过功率放大器放大后，成为激发换能器的输入信号，激发换能器激励样品产生振动，振动信号被接收换能器接收后输入到锁相放大器，经过处理，即可得到样品的超声谐振谱。为保证测量结果的精度，激发与接收换能器的中心工作频率需远离拟测试的带宽，以避免样品与测试系统发生谐振。由于样品振动的激发信号已知，故非常适宜采用锁相放大进行微弱信号的提取。锁相放大器可从干扰极大的环境中分离出特定载波频率。
利用RUS技术定征压电材料全矩阵材料系数的最大优点在于定征过程仅需要单块样品，从而可保证定征结果的自洽；此外，利用该技术可定征出随温度变化的自治材料系数。在此种测试方案中，Aigtek功率放大器放大信号，从而驱动换能器激励样品产生振动，有着重要的作用。ATA-7000功率放大器最大输出电压6KVp-p，最大输出电流 30mAp，带宽（-3dB）高达DC~5KHz，被广泛的应用在超声谐振谱技术在压电材料性能表征中，满足不同指标的需求。
通过以上的介绍，相信您对功率放大器在超声谐振谱技术在压电材料性能表征中的应用有了一定的了解，如果您想要了解更多，请持续关注安泰电子官网。Aigtek是国内专业从事测量仪器研发、生产和销售的高科技企业，一直专注于高压放大器、线束测试仪、计量校准源等测试仪器产品的研发与制造。 |
