更多丰富内容的寄存器，GTX312L PIN TO PIN替换TSM12
发布时间：2021-12-23 13:43
发布者：liao775a
|
GTX312L是绿色触摸3LPTM电容触控产品之一传感器系列。特别是GTX312L可以进行电容传感与12通道下以上greenttouch3LPTM发动机运行。由于绿色触摸3LPTM低功率发动机，各种电池供电的应用程序可以增加产品的使用时间。也基于现有的GreenTouch3TM引擎技术，可靠性可以保证对各种噪音和环境的变化。内部控制寄存器可以使用I2C读写接口。
如果客户原来使用的是TSM12触摸芯片，当替换成触摸芯片GTX312L的时候需要做如下改动： 1)原来TSM12原理图中第15脚上的电阻换成5PF~10PF左右大小的电容. 2)原来TSM12原理图中第16脚悬空处理. 3)如果客户想改动小就按上面1和2项处理，如果客户想进一步节省成本的话，可以把其他脚上的器件全部拿到,但是I2C上的10K上拉要保留。 电容触摸IC对于各种环境条件具有出色的免疫性，包括耐受电磁干扰 。具有一系列高附加值的功能特点，包括定制背光功能、离散按钮、直线滑块，以及转轮。 触摸芯片IC可良好结合手套和触笔使用，提供不锈钢、铝和其他金属或非金属材料的覆盖层，并且可以提供压花按键或盲文设计。 电容触摸开关在手指之类的导电物体进入电场后，电容开关可以加以识别。电容开关能够以更高的经济性和效率来过渡到一键控制功能。 感应触摸芯片是一种透明的导电聚合物涂层，在要求高度严格的开关应用中良好的结合了导电性、透光率，以及无限的手指控制次数。

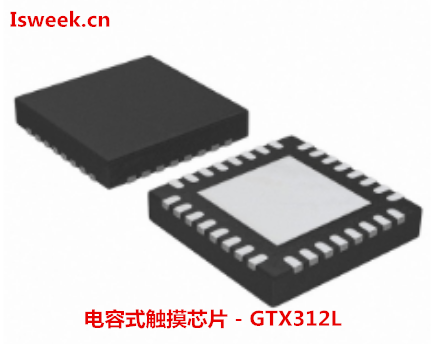

这里小编推荐工采网代理韩国GreenChip的电容式触摸芯片 - GTX312L，GTX312L可应用于较宽的供电电压范围1.8V至5.5V。GTX312L的CTRL引脚提供可切换在同一芯片上进行两个芯片并行操作的芯片IDI2C总线。具有12通道上限感应输入、支持I2C接口、提供中断功能、提供“寄存器写入锁定”功能等优势。 触控芯片技术的出现，使按键的方式也出现了巨大的变化，按键操作变的更加灵活舒适，按键面板也变地更加时尚亮丽。触控按键以其独特的优势正被越来越多的产品所采用。目前触控芯片集成度已越来越高，触控芯片既可以做主MCU也可以做触摸按键，这就使的触控芯片的性价比更高，成本更低，由此可见，触控芯片的应用将会越来越广泛。 在触摸领域，韩国GreenChip便是佼佼者之一。了解更多关于韩国GreenChip触摸芯片的技术应用，请联系：133 9280 5792(微信同号) |
