对于国产数字源表的几点疑问？
发布时间：2021-12-20 17:05
发布者：whpssins
①、源表，SMU(Source Measure Unit)电源/测量单元； ②、源表突出特点：使用一台仪器进行多种测量 ； ③、SMU是可以当电源,万用表或电源/测量组合，当电源时可作为可编程电压源或可编程电流源； ④、当万用表时可作为数字电压表(电流源,输出电流为0,测电压)或数字电流表(电压源,输出电压为0,测电流)或数字欧姆表(电流源,输出电流为一定值,测电压)； ⑤、当电子负载时可作为可编程恒压负载或可编程恒流负载； ⑥、当电源/测量表组合（SMU）时给电压测量电流或给电流测量电压； ⑦、与传统电源比，电源过零时需要改变线连接方式，增加需要反复切换的机械开关，降低了设备可靠性；电源电压电流限制精度有限，电压1%，电流10mA； ⑧、与电源结合万用表组合比，万用表电源组合需要编程实现设备控制及同步，复杂连线且要编程开发；电源限压限流性能差，限压限流精度低，瞬态特性也无法保证； 2、S型数字源表与2400、2450，以及B2900比较，有哪些不同？ ①、2400为吉时利第一代数字源表，单通道，不支持脉冲输出，纯按键操作，数码管显示，支持串口及GPIB通信，不支持以太网通信； ③、B2900系列为是德推出的数字源表，有单通道和双通道版本，支持脉冲输出，彩色液晶显示屏，按键操作，支持串口、以太网及GPIB通信； ④、S型数字源表国产自主研发，单通道，不支持脉冲输出，触摸屏操作，支持多种通讯方式，RS-232、GPIB及以太网；最大输出电压达300V，最小测试电流达100pA，支持USB存储，一键导出数据报告，S系列源表价格优势明显； 具体参数对比如下：

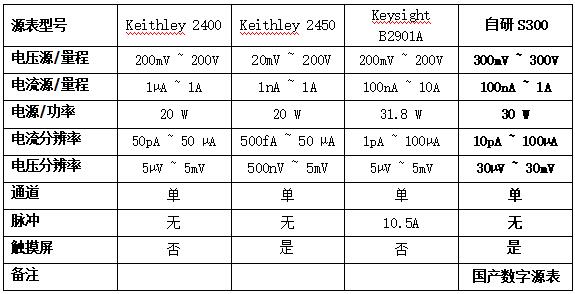

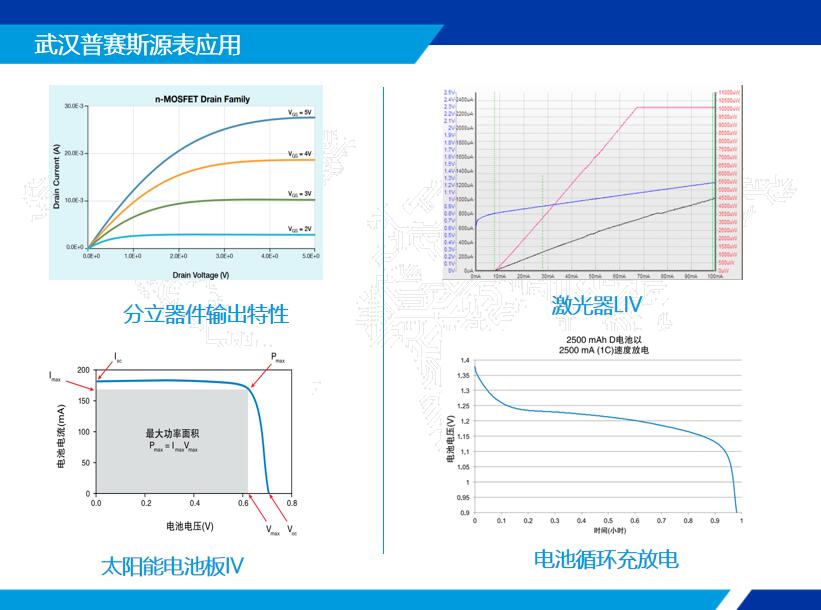

3、S型数字源表的精度、噪声等指标？ ①、精确度：实际输出信号与理想输出之间的偏差。一般用增益误差+偏移误差的方式表示。S型源表电压及电流输出和测量时精度均为0.1%，偏移误差见规格书； ②、噪声：直流电源输出的交流杂散成分被称为纹波和噪声。输出中的交流周期信号是纹波，噪声是随机的。噪声一般用一定带宽下的峰峰值或有效值表示。S型源表在10Hz~20MHz带宽内，有效值为2mV，峰峰值为20mV； 4、S型源表的可靠性情况？是如何保障的？ ①、普赛斯仪表出厂前，都会做连续1个月的拷机运行测试； ②、每台出厂的机器我们普赛斯仪表均对其相关性能做了详细测试； 5、有没有双通道直流源表呢？ S型源表只有单通道的，CS系列插卡式源表可实现多通道； 6、插卡式源表的通信接口LVDS速率可以达到多少？与PCI、PCIE等有哪些优缺点？为什么不使用PCIE？ ①、插卡式源表设备内部使用自定义的通信总线结构，物理层使用数据速率高达1Gbps的LVDS差分信号，总线内部3对数据线，即物理链路数据速率3Gbps；使用自定义总线可以在成本较低、软件开发难度适中的情况下快速实现整个系统。 ②、PCI、PCIE等总线常见于X86处理器系统中，PCI由于比较老通信速率比较低，PCIE最高通信速率可达32 Gbps，PCIE速率非常高，但是X86控制器成本较高，主机价格贵，同时PCIE对驱动程序的稳定性要求很高，做稳定不易； 7、插卡式源表相比于S型源表有什么不同？ ①、CS系列插卡式直流源表拥有更丰富的触发资源，多台设备间相互触发协同效率更高； ②、插CS系列插卡式直流源表内部通信总线速率更高，扫描速度更快； 8、S型源表最小输出及可测量电压、最小输出及可测量电流是多少？ 最小输出及可测量电压为300uV；最小输出及可测量电流为10pA； ①、二极管、三极管、MOS管测试时高压往往是测试其击穿电压，此时电流一般在nA、uA级别； ②、二极管、三极管、MOS管大电流测试往往是在导通后测试，此时电压一般都是小于10V的； 10、S型源表能否直接进行四探针测试？对线缆要求？ ①、可以的，使用其四线测量模式； ②、四探针测试时一般是恒流测电压，而所加的电流一般在mA级，所以对线缆基本没有要求； 11、测试二极管需要几台源表？搭建方案示意图？ ①、如果客户二极管最高测试电压低于300V，使用一台S型源表即可； ②、如果客户二极管最高测试电压高于300V，则需要使用高压程控电源（需向第三方购买）、过压保护模块、S型源表进行该测试； 12、测试三极管或者MOS管需要几台源表？搭建方案示意图？ ①、三极管测试时一台加在基极与发射极之间，一台加在集电极与发射极之间；MOS管测试时一台加在栅极与源极之间，一台加在漏极与源极之间；需要使用两台直流源表同步触发使用，或使用插卡式直流源表； ②、三极管的基极及MOS管的栅极一般耐压值较低于30V，基于最高性价比考虑，其中一台使用S100即可，另一台根据三极管的集电极或MOS管的漏极耐压而定； 13、激光器LIV测试时需要几台源表？ ①、激光器LIV测试时需要：一台用作电流驱动源、一台测试背光电流、一台测试前光功率，三台设备同步触发测试。如果用户有光功率计也可以将前光功率的测试仪表直接使用光功率计，前提是该光功率支持触发扫描； ②、常规激光器LIV测试使用S100就够用，后续如需APD测试，请选择S200型源表； 14、测试PIN管或者APD需要几台源表？ 常规PIN管或者APD测试只需要单台源表即可，测试PIN管S100即可满足要求；常规测试APD其耐压值基本小于80V推荐S200即可；单光子APD耐压值接近250V推荐S300； 15、S型源表对外有哪些通信接口？能否提供DLL驱动？是否有提供SCPI指令集？ ①、S型源表所有设备均支持串口、GPIB及以太网； ②、S型源表已能提供C++及Labview的各通信接口驱动； ③、SCPI指令是仪表行业通用的指令格式，它约束了指令的语法结构，但是每家的SCPI指令集基本不相同，我司对外提供设备SCPI指令集； 16、目前S型源表上位机软件已实现了哪些功能？ ①、I-t、V-t、R-t测试； ②、序列扫描； ③、自定义序列扫描； ④、BJT扫描； ⑤、MOS扫描； ⑥、LIV测试； 相关功能均具有绘图及数据保存功能；
|
