IM2605中文规格书|IM2605设计方案|TypeC扩展坞电源管理IC|完全替代MT3905

发布时间:2021-12-17 10:34    发布者:QQ1540182856
关键词: IM2605 , IM2605规格书 , TypeC扩展坞 , 电源管理IC

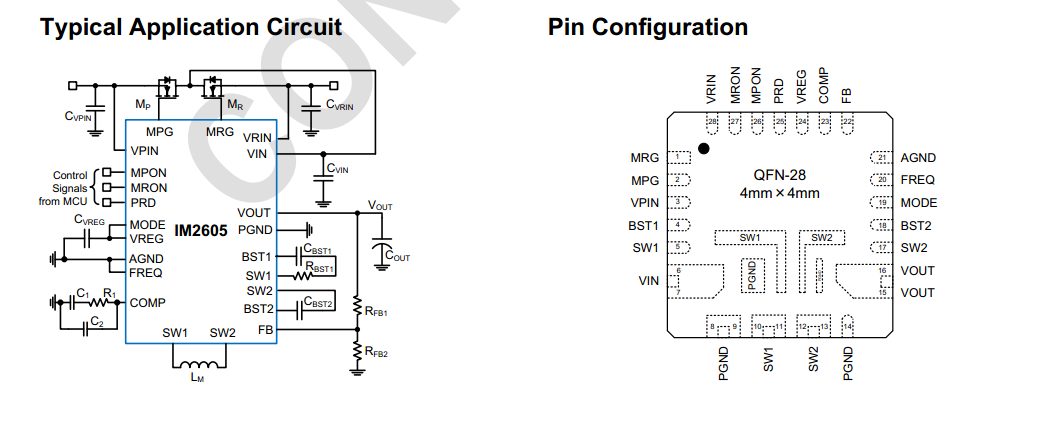

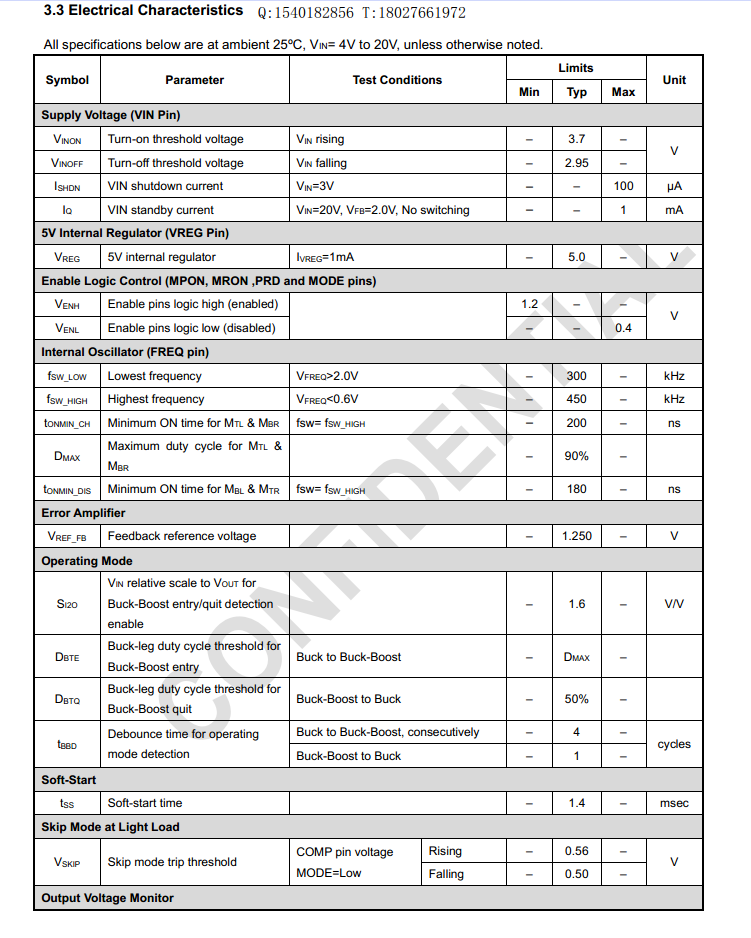

IM2605主要是一款电源管理IC,用于TYPEC外围应用。它集成了一个内置同步Buck转换器,高侧MOSFET和一个用于可选低侧外部MOSFET[size=14.6667px]IM2605管脚分布及定义: IM2605管脚分布.png IM2605电气特性“:

IM2605工作特性:
集成Buck转换器
集成40mΩ高压侧MOSFET
低压差运行:占空比为
使用外部低压侧MOSFET或二极管
支持同步和异步降压
作为TYPEC负载开关的N-MOSFET控制
放电过程中的输入体电容
VPIN引脚处的电源交换
输入电压工作范围为3.5V到26V
可编程VOUT范围:1.25V到5.5V
在20VIN、5VOUT/3A时效率高达92.5%
475kHz内部振荡器
内部固定软启动时间
循环电流限值高达8A
带hiccup的输出短路保护
输出过电压保护

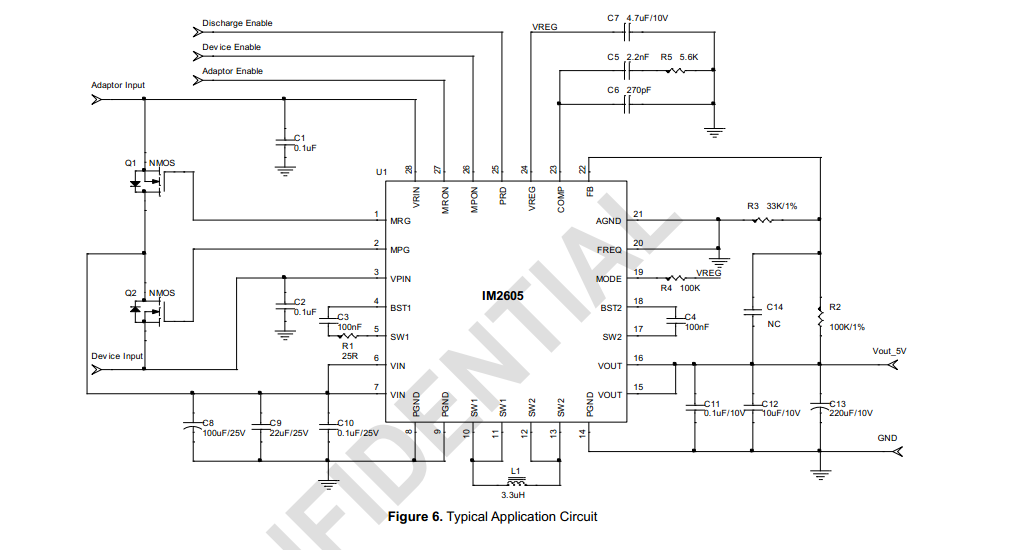

IM2605 TypeC扩展坞应用电路图:





IM2605TypeC扩展坞电源管理IC规格书 .pdf

1 MB, 下载积分: 积分 -1
