IT6563替代芯片|用于EDP转HDMI 4K60HZ视频信号转换方案CS5263完全替代IT6563

发布时间：2021-12-10 18:05 发布者：TEL18520874087

关键词： IT6563替代方案 , 替代IT6563 , ITE6563芯片方案设计 , IT6563设计电路 , CS5263替代IT6563

IT6563替代芯片|用于EDP转HDMI 4K60HZ视频信号转换方案CS5263完全替代IT6563

ITE it6563是一款4Lan信号的DisplayPort1.2到HDMI2.0转换器，Capstone CS5263 同样也是一款专业4LAN DP转HDMI2.0音视频方案转换芯片。

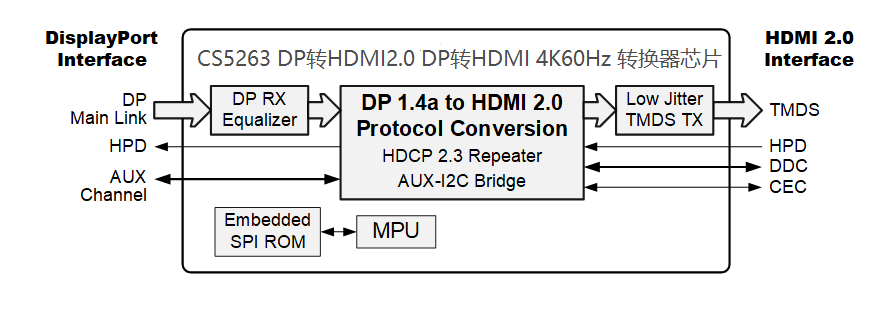

CS5263结合DisplayPort接收机和HDMI发射机，通过转换功能支持DisplayPort输入和HDMI输出。CS5263 内置DisplayPort接收器完全兼容DisplayPort 1.4a和HDCP 1.3/2.3规范。采用4通道HBR2（高比特率2）配置，DP接收器可支持高达WUXGA（3840x2160@60Hz ）或WQXGA（4096x2160@60Hz）的VESA分辨率，且支持高达192k Hz x8通道的最大音频采样率支持高动态范围（HDR）元数据处理。此DisplayPort接收器还支持辅助信道上的MCC。CS5263与IT6563一样都预编程了一个独特的HDCP密钥，符合1.3/2.2——DisplayPort修订版1.0和HDCP 1.4/2.2——HDMI兼容标准，以提供高清内容的安全传输。IT6563FN的用户无需购买任何HDCP密钥或ROM。

CS5263与IT6563特性参数对比如下：

IT6563参数特性：

符合DisplayPort规范V1.2a，数据速率为1.62/2.7/5.4 Gbps（低比特率/高比特率/高比特率2）支持灵活的1/2/4通道配置；完全支持21.6Gbps数据速率（4通道，5.4Gbps）支持DPCD Rev.1.2支持静态高动态范围（HDR）的元数据传输支持HDCP 1.3/2.2，内置HDCP密钥在AUX上支持MCC支持3D显示左/右字段/帧支持高达0.5%下行扩频的扩频时钟，以减少EMI具有可编程系数的RGB和YCbCr颜色空间之间的双向颜色空间转换（CSC）。支持8通道、未压缩LPCM I2S音频，采样率为32~192 kHz，采样大小为16~24位，支持HBR音频。链路管理中的信号丢失自动检测智能可编程电源管理嵌入两块EDID-RAM节省BOM成本符合“仅DP”或“DP++”源设备特点（HDMI发射机）单通道HDMI发射机符合HDMI 2.0b、HDCP 1.4/2.2和DVI 1.0规范支持高达6.0Gbps的链路速度（600MHz的链路时钟速率）支持8通道、未压缩的LPCM I2S音频，采样率为32~192 kHz，采样大小为16~24位，支持HBR。CS5263参数特性：VESA DisplayPort TM （DP）v1.4兼容接收机

HDMI规范v2.0b兼容发射机，数据速率高达每通道6-Gbps。内置振荡器，无需外部晶体

嵌入式MCU和SPI-flash

嵌入式EDID（如果终端设备没有，CS5263AN将响应EDID）

支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的最大音频采样率

LPCM和压缩音频编码格式

用于芯片控制的辅助通道、I2C主机接口

DisplayPort输入（接收器）

VESA DisplayPort TM v1.4兼容。支持4通道。

高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道

支持热插拔检测（HPD）

HDMI数字输出

HDMI 2.0b兼容

每个通道的最大数据速率高达6-Gbps

支持高达3840 x2160@60Hz 或者4096x2160@60Hz

音频流处理

LPCM和压缩音频编码格式

192k Hz x8通道的最大音频采样率支持高动态范围（HDR）元数据处理

综上所示：Capstpne CS5263与 ITE IT6563 基本参数特性是一致，且芯片的内置设计与功能写入都基本相同，所以CS5263可以替代兼容 IT6563，且CS5263 内置晶振内置LDO整体芯片集成度高，外围元器件少，单芯片CS5263比IT6563芯片成本低，且外围整体方案BOM成本也比IT6563要低。
CS5263替代IT6563设计DP/EDP转HDMI 2.0音视频转换方案应用设备：
