5.8G无线乐器方案AW5808TRX|天惠微科技

AUDIOWIN

针对无线乐器，[url=]天惠微[/url]推出一款5.8G低延迟的无线乐器传输方案，该方案使用于无线乐器；游戏耳机/麦；音箱（低音炮，双通道，三通道）；TV耳机；麦克风；主播声卡等所有适合无线音频传输的领域。

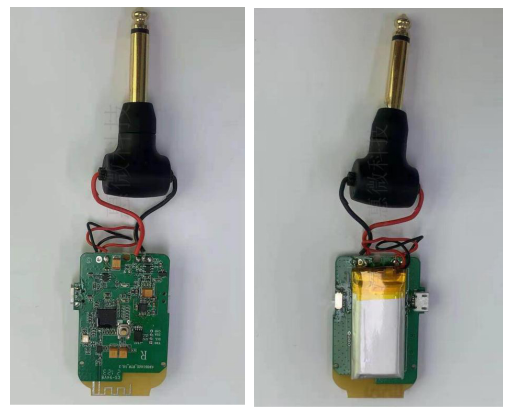

一 方案模块

二、5.8无线乐器方案参数

       I2S TO  I2S的 数据传输
距离 30米左右   （直线距离50米左右）
采样率： 48K  24bit
传输带宽  2M
延时：5.6 mS （I2S  TO  I2S）
一发多收 或  两发一收   也支持双向双工（软件不同）
模块功耗 ： TX (7dbm）72mA       RX  50mA
频响：20HZ--23KHZ

三、5.8无线乐器方案接收器使用说明

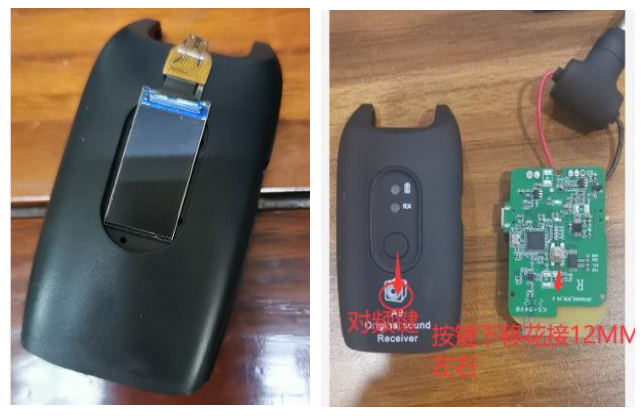

屏显：竖显（如上图左）对频按键下移 12MM 左右

连接：同时按RX/TX，2~3秒连接

具体操作：

    1 TX（吉他图）\RX（音响图）,（未连接时图标闪烁，连接成功图标长亮），

2 电池显示（根 据电量显未格数，电量不够时符号闪动，以提示充电），

3 信号强度显示，

4 声音动态显 示：随音量增减动态显示

5 蓝牙显示：连接时符号亮，未连接时符号不亮

6 CH 显示，如 CH1\CH2\CH3\CH4\CH5\CH6，按 TX 或 RX 对频键，自动搜 索连接相应的频道

7 充电口：TPYE-C

8 耳机监听功能 ，TX/RX 都需要有，耳机插孔与 TPYE-C 共用

9 有效传输距离 30M(若技术层面达不到，可协商)

10 要求很强的抗干扰能力，多台同时使用时不可串频或互相干扰

    11 延时、噪声、音质请优化到最佳
