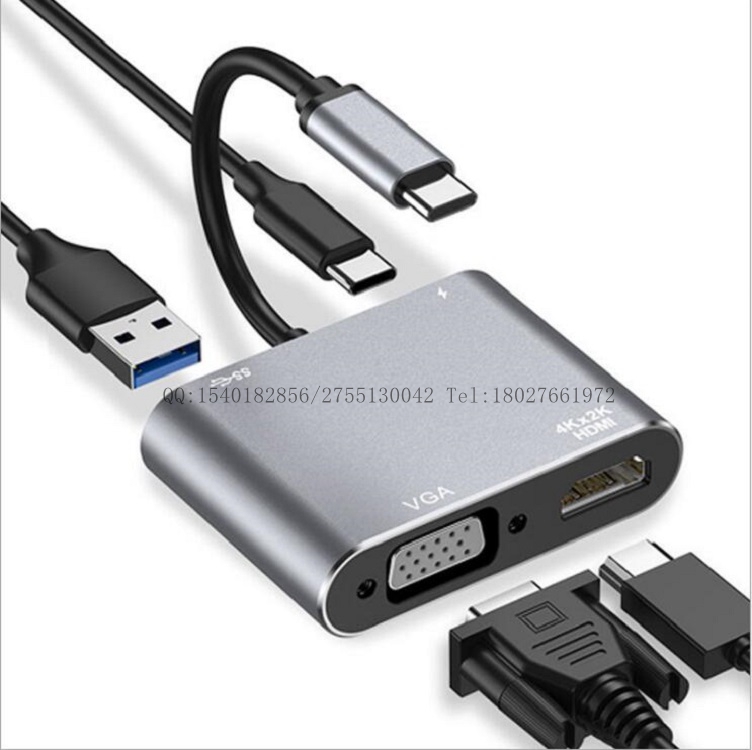

TYPEC转HDMI+VGA+PD+U3四口扩展坞方案|CS5268设计方案|Capstone方案资料
发布时间：2021-11-24 09:49
发布者：QQ1540182856
|

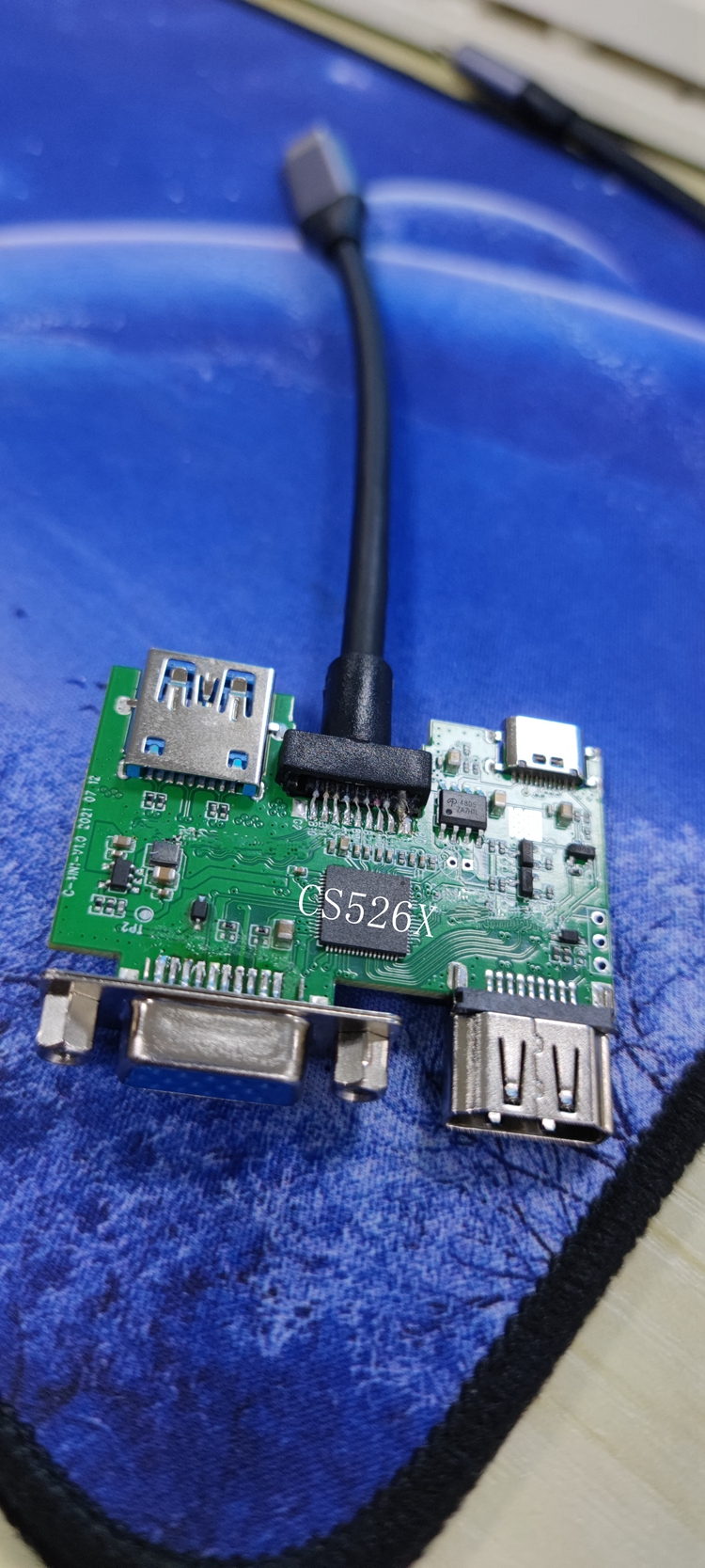

CS5268集成了DP1.4 HDMI2.0的输出端和VGA输出接口。另外，两个CC控制器 包括CC通信，以实现DP Alt模式和功率传输功能，一个用于上游类型- C端口和另一个用于下游端口。 DP接口包括4条主通道、辅助通道和HPD信号。机更高支持5.4Gps （HR2）每条车道的数据速率。DP机结合了HDCP1.4和HDCP2.3内容保护方案 具有嵌入式密钥，用于数字音视频内容的安全传输。 HDMI接口包括4个时钟/数据对、DDC和HPD信号。HDMI能够 支持高达6Gps的数据速率，足以处理高达FHD1080p 120Hz的视频分辨率 UHD 4k 60Hz格式。HDMI包含支持HDCP1.4和HDCP的HDCP引擎 HDCP2.3。由于包含HDCP，CS5268允许安全传输受保护的内容。 嵌入式密钥可提供更高级别的HDCP密钥安全性。 CS5268是一种高度集成的单芯片，适用于多个细分市场和显示应用， 如TYPEC扩展坞、拓展坞，扩展底座等。
总则 US Type-C规范1.2 VESA DisplayPort（DP）v1.4向下兼容 HDMI规范v2.0向下兼容，数据速率高达每通道6-Gps。 US电源传输（PD）V3.0兼容 支持所有US Type-C通道配置（CC） 内置振荡器，无需外部晶体 嵌入式MCU和SPI-flash 嵌入式V-sync/H-sync缓冲区 嵌入式EDID（如果终端设备没有，CS5268将响应EDID） 支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。
|
