SL9003 高精度开关降压型大功率LED恒流驱动芯片 3.1-100V输入电压

小郑

概括：
      SL9003/SL9006 是一款内置100V 功率MOS高效率、高精度的开关降压型大功率LED恒流驱动芯片。
      SL9003/SL9006 采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。
      SL9003/SL9006 通过调节外置的电流采样电阻，能控制高亮度LED 灯的驱动电流，使LED 灯亮度达到预期恒定亮度。
      SL9003/SL9006在DIM 端加PWM 信号，可以进行LED 灯调光。DIM 端同时支持线性调光。
      SL9003/SL9006内部还集成了VDD 稳压管以及过温保护电路等，减少外围元件并提高系统可靠性。
      SL9003/SL9006 采用ESOP8 封装。散热片内置接SW 脚。
SL9003/SL9006

特点：
      内置100V MOS
      宽输入电压范围：3.6V~100V
      高效率：可高达93%无串感电流
      支持PWM 调光和线性调光
      最大工作频率：1MHz
      CS 电压：250mV
      芯片供电欠压保护：3.2V
      关断时间可调
      智能过温保护
      内置VDD 稳压管
应用产品：
LED自行车灯、LED电动车灯、LED摩托车灯、LED手电筒、LED船舶灯、LED球泡灯、LED背光、RGB灯等
可提供电源模块做测试

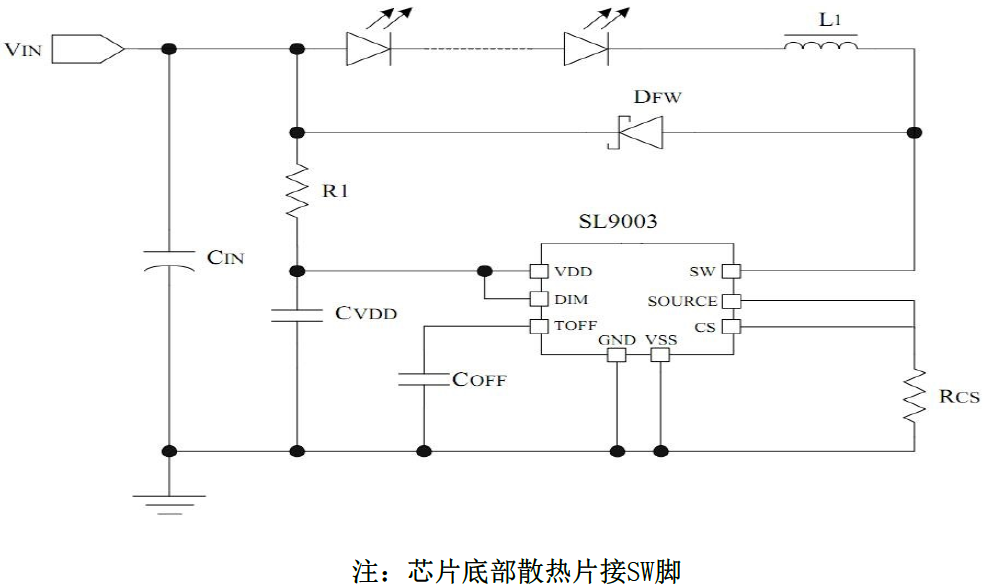

电路图：
