PW4056H适用于蓝牙耳机，音箱，电子烟等充电芯片
发布时间：2021-11-9 13:06
发布者：kua15302678724
|
产品概述 PW4056H 是一款完整的采用恒定电流/恒定电压的高压、大电流、单节锂离子电池线性充电 IC。最高耐压可达 28V， 6.5V 自动过压保护，充电电流可达 1A。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对 充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充饱电压固 定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当电池电压达到充饱电压时，充电电流 逐渐下降，当充电电流后降至设定值 1/10 时， PW4056H 将自动终止充电过程。 当输入电压（交流适配器或 USB 电源）被拿掉时， PW4056H 自动进入一个低电流状态，将 电池漏电流降至 2uA （typ）以下。 PW4056H 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束 的 LED 状态引脚。 产品特点 ⚫ 输入电压可达 28V ⚫ 6.5V 输入过压保护（OVP） ⚫ 充电电流外部电阻设置，可达 1A ⚫ 防倒灌 ⚫ 恒定电流/恒定电压操作 ⚫ 热调节功能 ⚫ 4.2V 预设充饱电压 ⚫ 自动再充电 ⚫ 充电状态双输出、无电池和故障状态显示 ⚫ 软启动限制了浪涌电流 ⚫ 电池反接保护 ⚫ 电池温度监测 NTC 功能 ⚫ 采用 SOP8-EP 封装 应用范围 ⚫ 充电宝 ⚫ 蓝牙音箱， TWS 耳机 ⚫ 数码相机、电子词典 ⚫ 便携式设备 典型应用电路

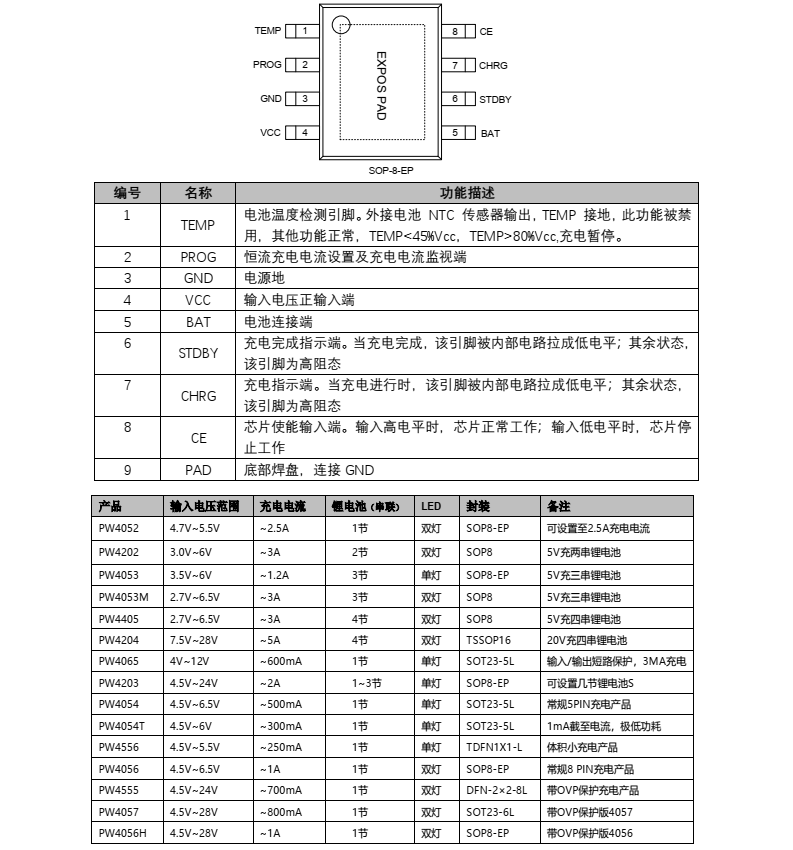

管脚功能描述
|
