概述
OC5860 是一款内置功率 MOSFET
的单片降压型开关模式转换器。OC5860
在 5.5-60V 宽输入电源范围内实现 0.6 A
峰值输出电流，并且具有出色的线电压和
负载调整率。
OC5860 采用 PWM 电流模工作模式，
环路易于稳定并提供快速的瞬态响应。
OC5860 集成了包括逐周期电流限制
和热关断等保护功能。
OC5860 采用 SOT23-6 封装，且外围
元器件少。
特点
 0.6A 的峰值输出电流
 0.9Ω 的内部功率 MOSFET
 可采用大输出电容启动
 低 ESR 陶瓷电容输出稳定
 效率高达 90%
 固定 1 MHz 频率
 热关断
 逐周期过流保护
 宽输入电压范围：5.5~60V
 采用 SOT23-6 封装
应用
 电表
 分布式电源系统
 电池充电器
 线性稳压器的预调节器

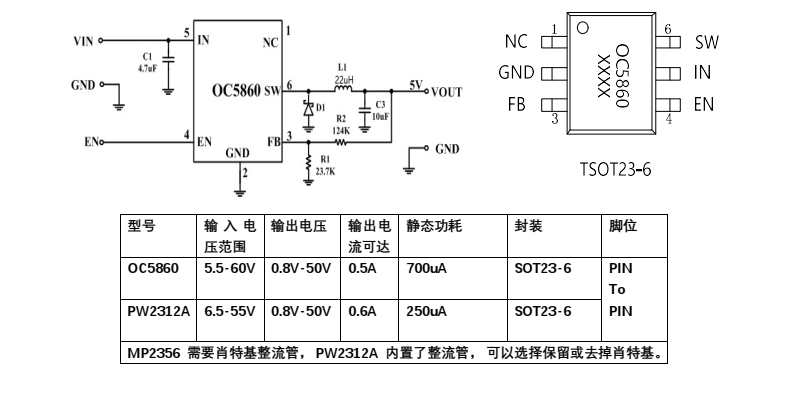

典型应用电路图

一般说明
该 PW2312A 是一个高频，同步，整流，降压，开关模式转换器与内部功率 MOSFET。它提供了一个非常简
洁的解决方案，以实现 0.6A 的输出电流在一个广泛的输入电源范围，具有良好的负载和线路调节。
PW2312A 需要最少数量的现成的外部组件，并且采用节省空间的 SOT23-6 封装。
特征
⚫ 600mA 连续输出电流能力
⚫ 内部软启动限制开启时的涌入电流
⚫ 内部补偿以保存外部组件
⚫ 输入过电压保护，防止设备在高压大电流条件
下工作
⚫ 综合 550mΩ 高边 350 米 Ω 低压侧功率 80V
MOSFET 开关
⚫ 轻载脉冲跳跃模式提高轻载效率
⚫ 低 ESR 陶瓷输出电容稳定
⚫ 输入欠压闭锁
⚫ 输出过压保护
⚫ 输出短路保护
⚫ 过温保护
⚫ 固定 1200khz 开关频率
⚫ 6.5V 至 55V 宽工作输入范围
⚫ 效率高达 92%
⚫ SOT23-6L 封装
应用
⚫ 功率计
⚫ 分布式电力系统
⚫ 电池充电器
⚫ 线性调节器的预调节器

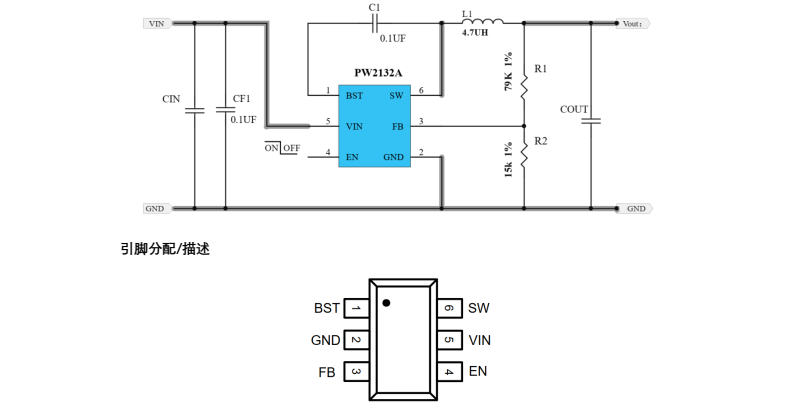

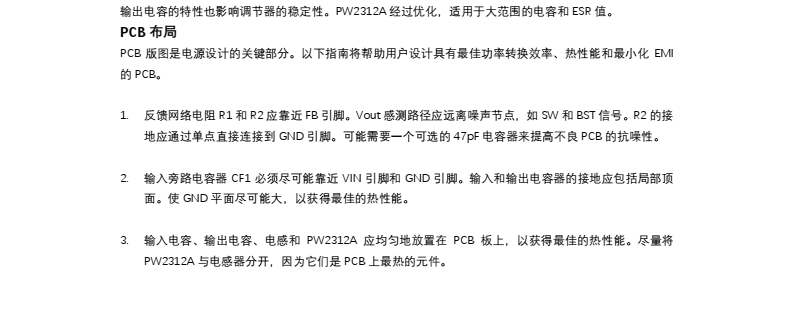

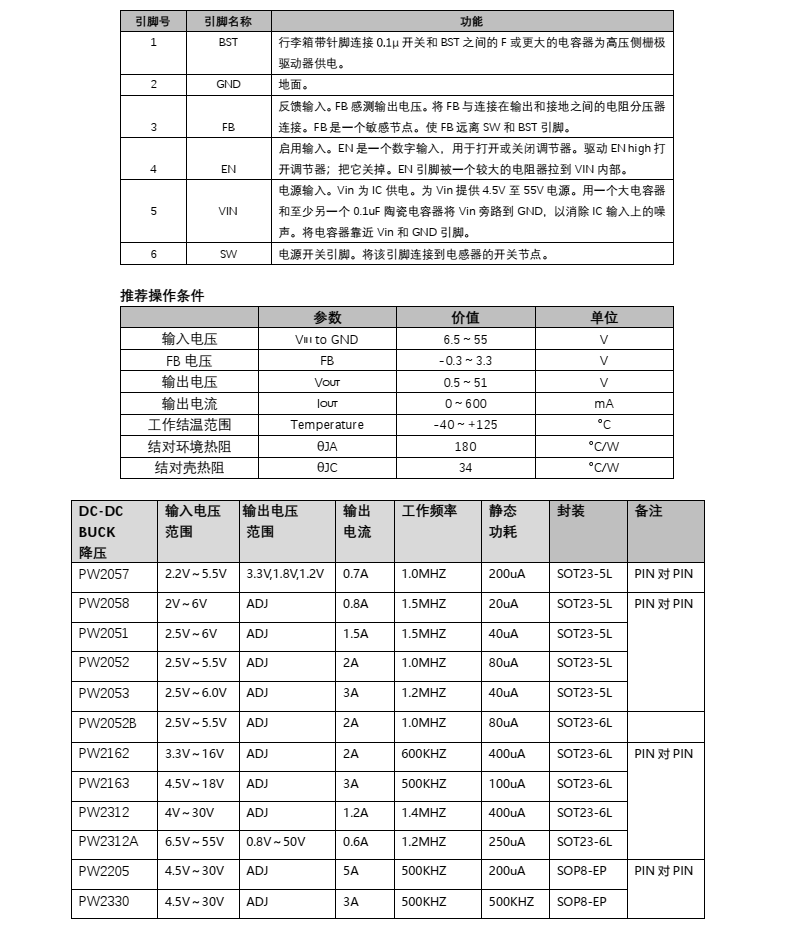

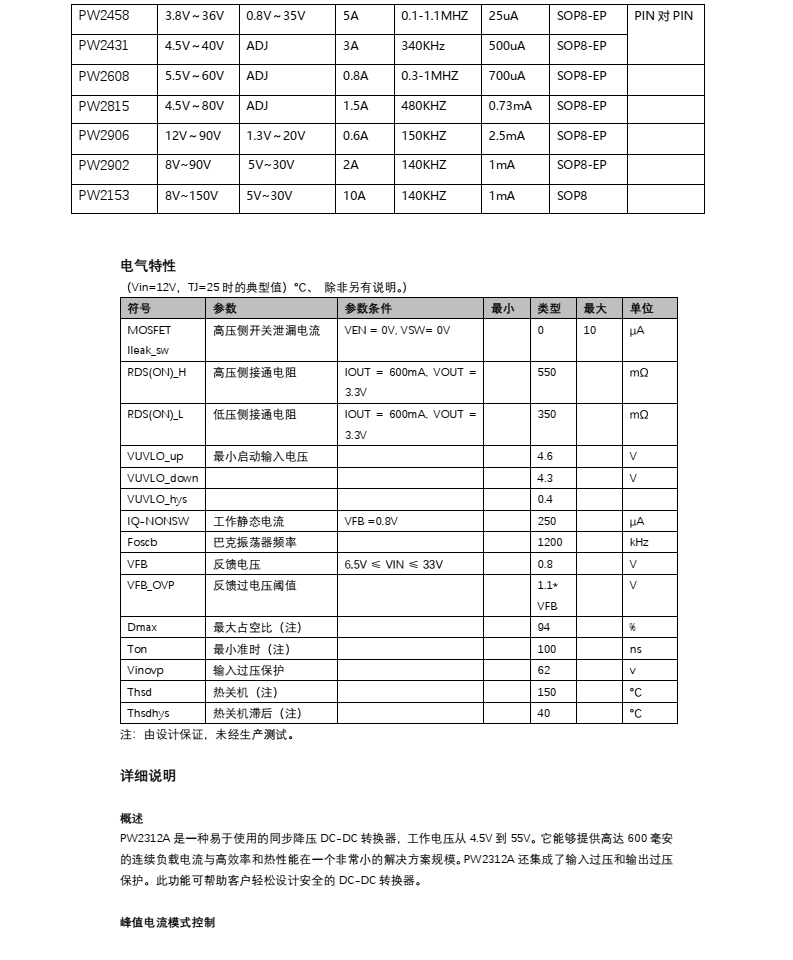

典型应用电路
