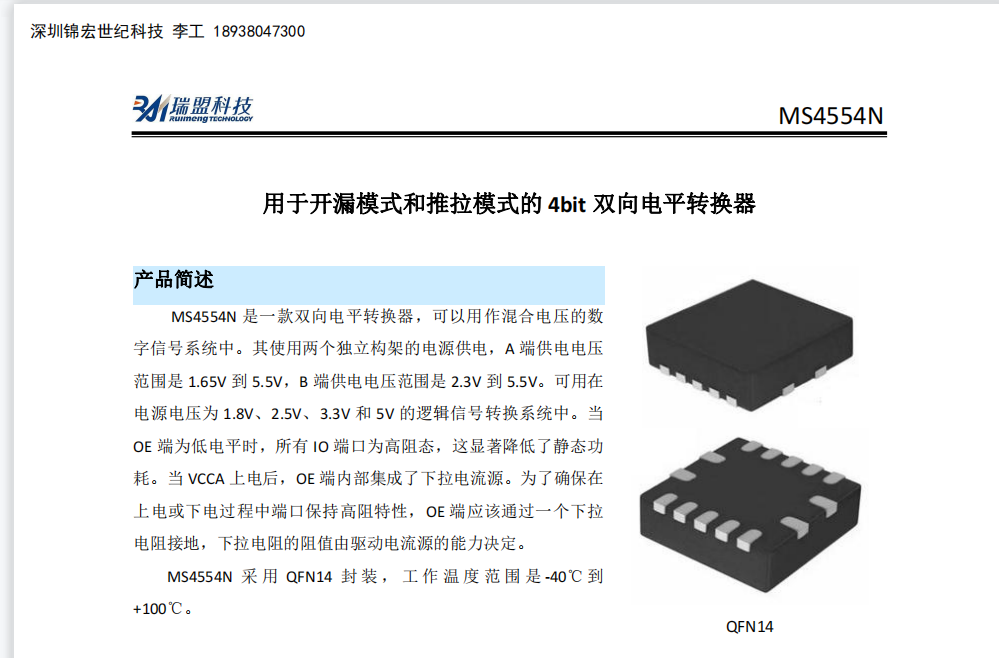

MS4554/ET2104/TXS0104用于开漏模式和推拉模式的 4bit 双向电平转换器
发布时间：2021-11-3 11:22
发布者：LIJINTAO123
可用在电源电压为 1.8V、2.5V、3.3V 和 5V 的逻辑信号转换系统中。当OE 端为低电平时，所有 IO 端口为高阻态，这显著降低了静态功耗。当 VCCA 上电后，OE 端内部集成了下拉电流源。为了确保在上电或下电过程中端口保持高阻特性，OE 端应该通过一个下拉电阻接地，下拉电阻的阻值由驱动电流源的能力决定。
MS4554N 采 用 QFN14 封 装 ， 工 作 温 度 范 围 是 -40℃ 到+100℃。 主要特点 无需方向控制信号 数据速率：推拉模式为 10Mbps，开漏模式为 2Mbps A 端电压范围 1.65V 到 5.5V，B 端电压范围是 2.3V 到 5.5V（VCCA≤VCCB） VCC 隔离：如果任何一个电源拉到地，则端口呈现高阻态 无上电顺序要求 支持掉电模式
应用 I2C/SMBus（系统管理总线） UART（通用异步收发传输器） GPIO（通用输入/输出） MS4554N可以直接兼容ET2104 TXS0104 等 |
-
-
703.62 KB, 下载积分: 积分 -1
