Vishay推出新款小型1500外形尺寸汽车级IHTH插件电感器，饱和电流达156 A

发布时间：2021-10-25 18:08 发布者：eechina

器件专门用来取代体积较大且昂贵的解决方案，可在+155 °C高温下连续工作

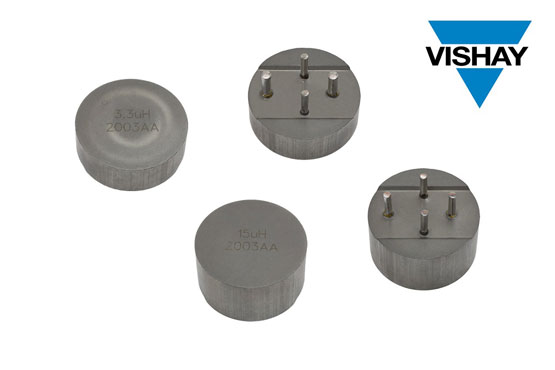

Vishay推出两款小型1500外形尺寸新型汽车级IHTH大电流、高温插件电感器---IHTH-1500MZ-5A和IHTH-1500TZ-5A。这两款电感器适于汽车应用，Vishay Dale IHTH-1500MZ-5A（0.47 μH~4.7 μH）饱和电流高达156 A，DCR典型值非常低，仅为0.19 m，IHTH-1500TZ-5A（6.8 μH~100 μH）饱和电流为106 A，DCR典型值低至1.1 m。两款电感器均可在+155 °C高温下连续工作。


日前发布的器件基于IHLP®技术，采用屏蔽复合结构小型封装，外形尺寸为38.1 mm x 38.1 mm x 19.81 mm。IHTH-1500MZ-5A和IHTH-1500TZ-5A可用来取代体积较大且昂贵的同类解决方案，适合用于12 V / 48 V混动汽车（HEV）和轻混汽车（MHEV）输出转换器、越野柴油机喷射驱动、催化脉宽调制加热器以及电动马达的大电流滤波。

IHTH-1500MZ-5A和IHTH-1500TZ-5A可无饱和处理高瞬态电流尖峰，外壳散热性能优异。电感器符合RoHS和Vishay绿色标准，无卤素，具有高抗热冲击、耐潮湿、抗机械振动能力。

器件规格表：

产品编号	IHTH-1500MZ-5A	IHTH-1500TZ-5A
电感量 (μH)	0.47~4.7	6.8~100
典型DCR (mΩ)	0.19~1.13	1.1~21.5
最大DCR (mΩ)	0.20~1.19	1.2~22.6
温升电流 (A)	60.6~134.7(1)	12.2~63.3(1)
饱和电流 (A)	60.0~109.4(2) / 90.1~156.2(3)	23.2~75.5(2) / 33.7~106.2(3)

(1) 直流电流 (A) 会导致ΔT上升约40℃
(2) 直流电流 (A) 会导致L0下降约20 %
(3) 直流电流 (A) 会导致L0下降约30 %

IHTH-1500MZ-5A和IHTH-1500TZ-5A现可提供样品并已实现量产，供货周期为8至10周。
