插卡式源表之VCSEL老化测试

发布时间:2021-10-14 16:19    发布者:whpssins
关键词: 插卡式源表 , VCSEL老化测试 , 数字源表

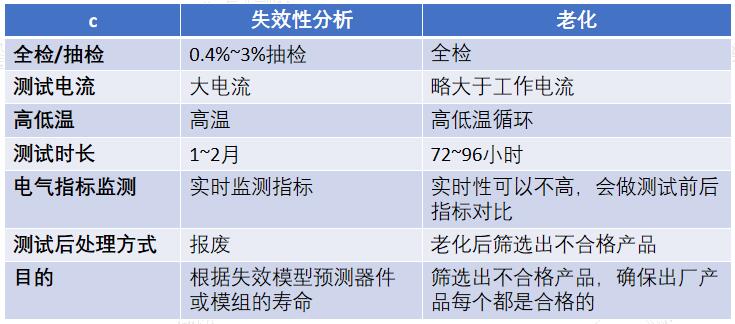

Vcsel失效性分析和老化对比

1010C插卡式源表指标要求
电压<10V,Vcsel供电电流≤500mA
脉冲宽度=100us/300us,占空比=10%
源、测量精度=0.1%
通道数:40CH
时效性分析数量:40CH
物理尺寸:19”标准机柜6U
支持供电脉冲电流及Vcsel两端脉冲电压实时监测

1010C插卡式源表简介
1*10卡式插卡式主机1010C + 10*单卡4通道源表子卡CBI401/402 =  40 ch
子卡1

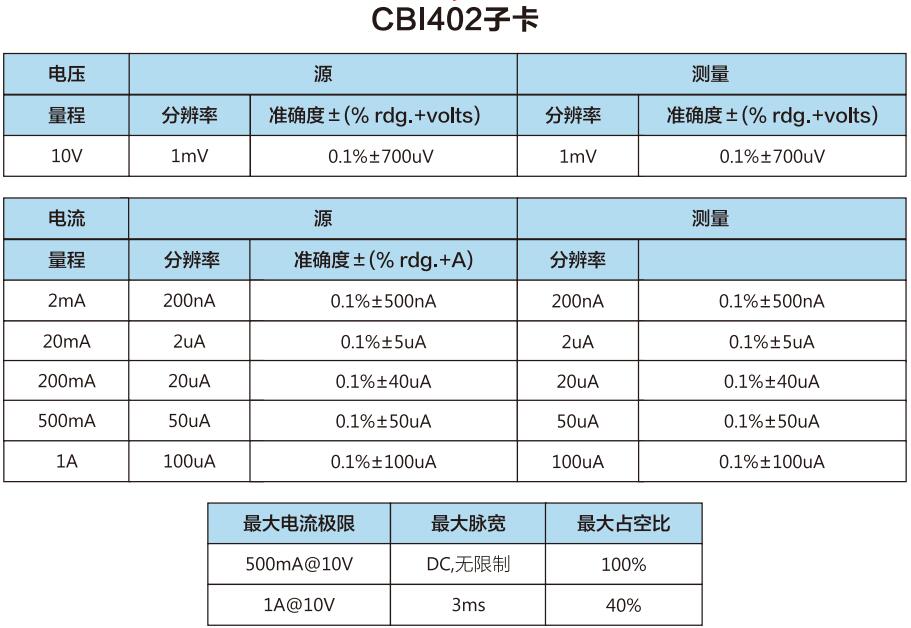

子卡2

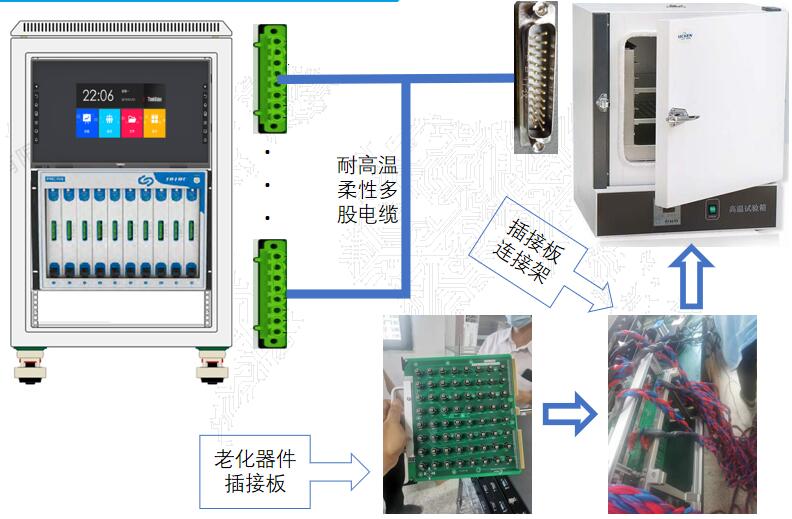

电源和老化箱连接方案一



电源和老化箱连接方案二

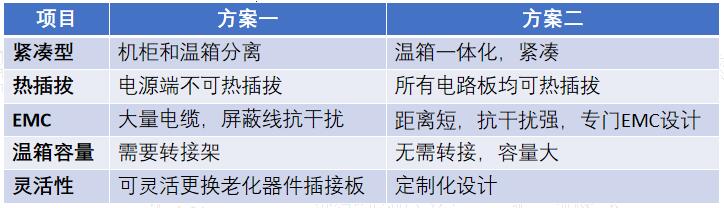

方案优劣势对比
