大联大友尚集团推出基于ST产品的数字电源解决方案

发布时间:2021-10-12 19:00    发布者:eechina
关键词: 数字电源 , SCTW35N65G2V , 充电
大联大旗下友尚推出基于意法半导体(ST)STEVAL-DPSTPFC1的数字电源解决方案。

图示1-大联大友尚基于ST产品推出的数字电源方案的展示板图

数字技术在电源控制方面的应用是电源工业最重要的变化之一。在这个节能减排已成为大势所趋的时代,电源应用被要求具备更高的效率与更严格的规范,相比于传统电源碍于硬体限制,难以达成某些规范要求,数字电源更具有优势。由大联大基于ST产品推出的数字电源解决方案,可通过浪涌电流限制器(ICL Inrush Current Limiter)实现数字功率因数校正(PFC)。

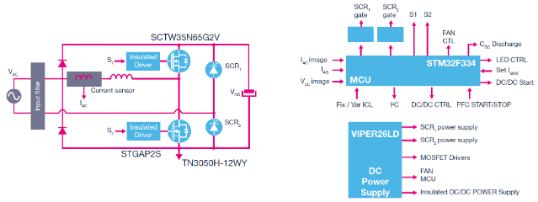

图示2-大联大友尚基于ST产品推出的数字电源方案的方块图

STEVAL-DPSTPFC1是一款3.6kW无桥图腾柱升压电路,其搭载了碳化硅MOSFET (SCTW35N65G2V)、晶闸管SCR(TN3050H-12WY)、隔离式FET驱动器(STGAP2S) 和32位MCUSTM32F334),实现了创新的拓扑设计,可广泛应用于电池充电器、EV车载充电、UPS和工业充电器、工业中的SMPS以及数据中心和电信环境中。

图示3-大联大友尚基于ST产品推出的数字电源方案的场景应用图

本方案支持工作频率为72kHz的紧凑型转换器,具有高达97.5%的峰值效率和低至3.7%的总谐波失真。此外,STEVAL-DPSTPFC1采用符合高达4kV EMC标准的稳健电路,具有较长的开关寿命和较低的EMI辐射。该晶闸管SCR用作交流线路极性开关,可在上电或线路压降恢复时实现有源电流限制。且PFC效率极佳,不会产生EMI弹跳效应。

核心技术优势:
        使用可操作于低频段的硅控整流器SCR来控制浪涌电流限制有助于免除使用占空间的热敏电阻/继电器
        峰值效率:97.5%,总谐波:失真(THD)为3.7%;
        紧凑型PFC转换器;
        更高的开关寿命;
        符合4kV时的EMI规范;
        符合RoHS和WEEE。

方案规格:
        输入交流电压:85VAC至264VAC;
        直流输出电压:400VDC;
        最大输入电流:16A;
        开关频率:72kHz;
        操作模式:CCM;
        230VAC,50%负载时,峰值效率〜97.5%;
        iTHD <10> 30%负载;
        数字浪涌电流限制控制。
