Vayo-CAM365功能详解第一篇

发布时间:2021-9-23 13:31    发布者:望友科技
关键词: CAM365

1.数据源支持,Vayo-CAM365 软件,支持以下类型数据:

(1)Gerber(RS-274-X;RS-274-D)
(2)Drill

(3)DXF
(4)PCB CAD(IPC-2581;ODB++)

(5)XY坐标文档

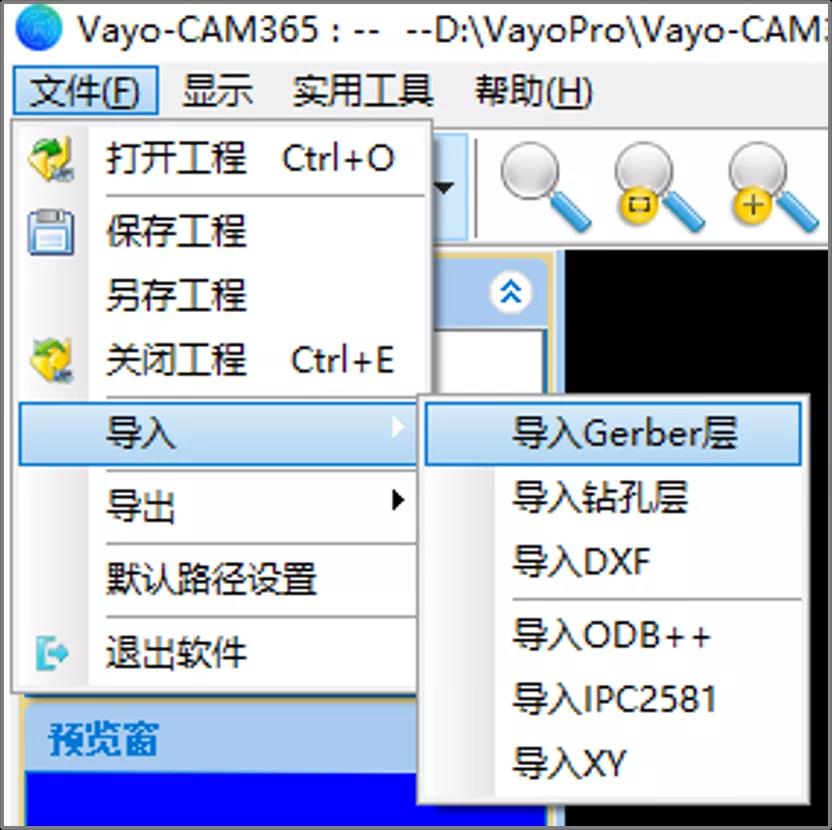

图1. 数据导入
图2. 软件自动识别 Gerber 数据

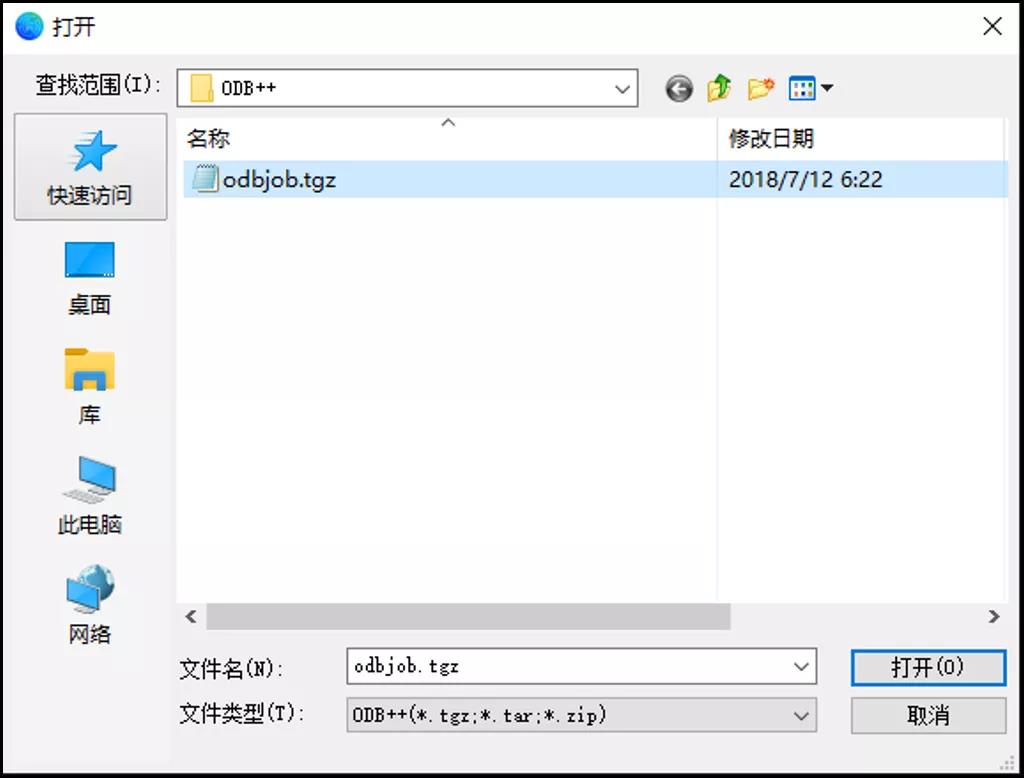

图3. 软件自动识别 ODB++/IPC-2581 数据

2.按位号查找,操作步骤如下:

(1)导入Gerber,如图4;
(2)导入 XY 坐标文件,点击左上方“识别栏位”、点击左下方“确定”,如图5;
(3)点击工具栏“查找“工具按钮,弹出查找对话框,如图6。(注:IPC2581、ODB++ 数据读入后直接查询)

图 4. 导入 Gerber

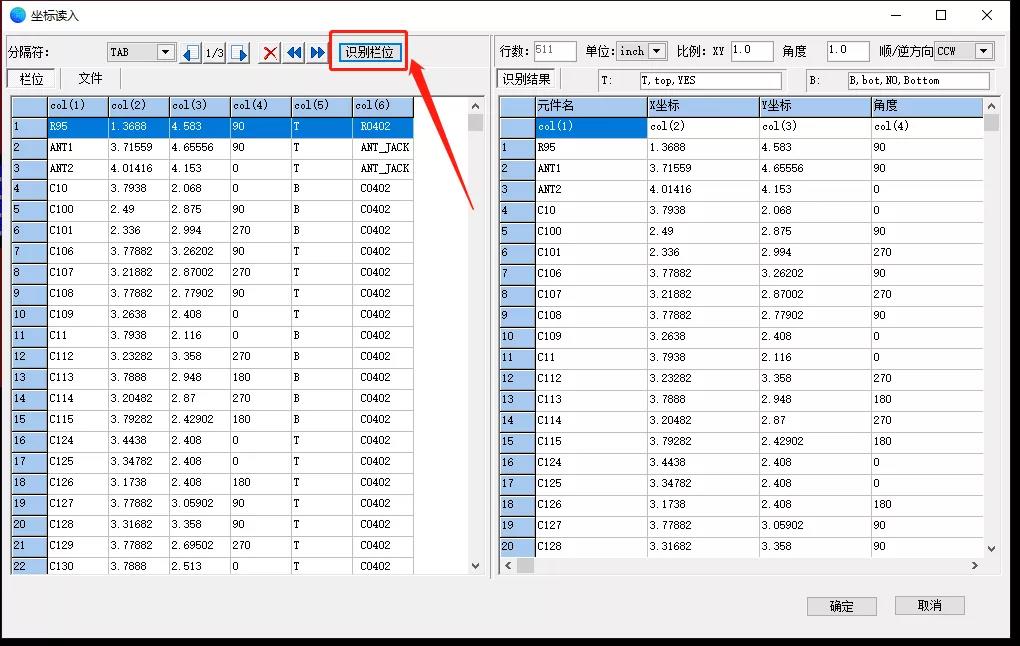

图 5. 导入 XY 坐标

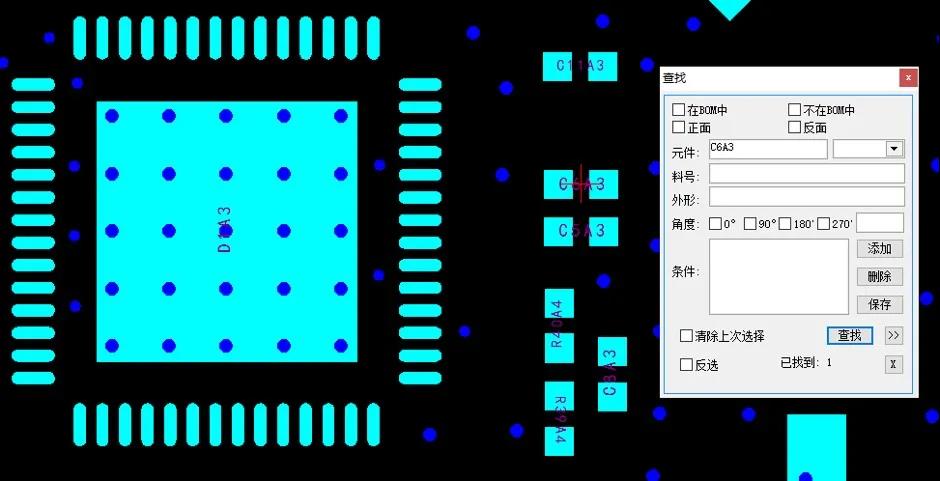

图 6. 位号查找

3.坐标系设定,操作步骤如下:

(1)导入 Gerber、XY 坐标;
(2)点击工具栏“创建原点”工具按钮自由设置原点,并在以下对话框中自由创建原点;

图7
图8
(3)将光标移到光绘图形区点击右键,选择“定位到...” ,在以下界面输入数值,点击“转至”,可使原点延着 X、Y 轴方向按所设值移动。
图9
图10
