大联大品佳集团推出基于Microchip、onsemi和OSRAM产品的CAN/LIN通讯矩阵式大灯解决方案
发布时间：2021-9-15 20:45
发布者：eechina
大联大旗下品佳推出基于微芯科技（Microchip）PIC16F1779、安森美（onsemi）NCV78343以及欧司朗（OSRAM）LED的CAN/LIN通讯矩阵式大灯解决方案。

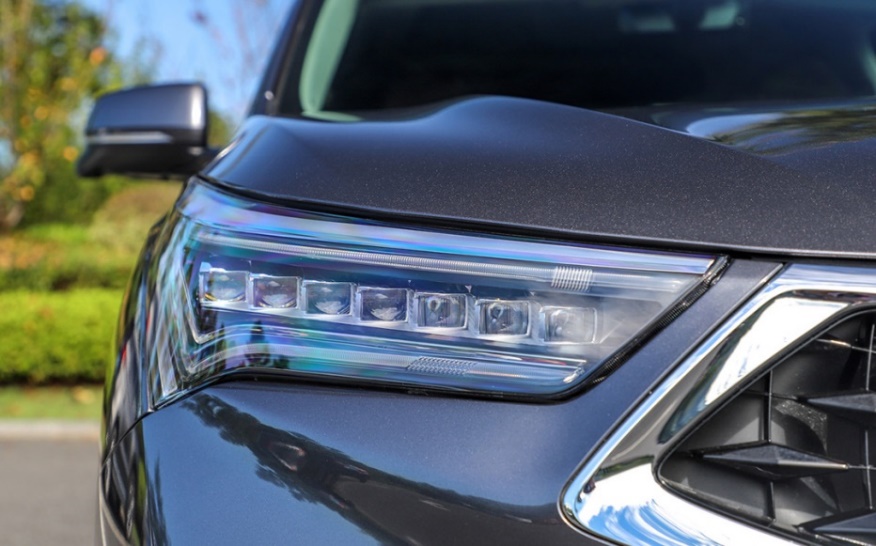

图示1-大联大品佳携手多家知名企业推出CAN/LIN通讯矩阵式大灯解决方案的实体图 随着人们对汽车要求的不断提高，越来越多的电控设备被应用到汽车上。这些电控设备在提高汽车舒适性的同时，也导致了汽车线束日益复杂化。为此大联大品佳基于Microchip、onsemi以及OSRAM的产品推出了CAN/LIN通讯矩阵式大灯解决方案，旨在用串行通讯网络代替繁琐的现场连线以解决上述问题。
图示2-大联大品佳携手多家知名企业推出CAN/LIN通讯矩阵式大灯解决方案的方块图 本方案的核心部分采用Microchip的PIC16F1779 MCU，该产品集成了独立于内核的外设模块来实现开关电源控制、逻辑控制和通信功能。相比于纯模拟或ASIC实现方案，可显著提升灵活性。并且PIC16F1779可独立控制多达四个LED通道，这是大多数LED驱动控制器所不具备的一项独特能力，特别适合组合式大灯/尾灯的设计。除此之外，本方案还集成了onsemi的NCV78343矩阵控制芯片以及OSRAM优秀的LED产品，这将使CAN/LIN通讯矩阵大灯的性能进一步提高。
图示3-大联大品佳携手多家知名企业推出CAN/LIN通讯矩阵式大灯解决方案的应用图 作为一款出色的通讯矩阵大灯方案，其在单颗MCU上集成了四路LED调光引擎，可实现多达四路完全独立的LED灯串恒流驱动，并采用SEPIC升降压拓扑结构，应用范围更广。对不同的LED负载只需要在软件上调整输出电压和电流即可。 LED调光引擎由单片机中集成的模拟外设组成，通过MCC配置将这些模块连接起来，构成四个独立的LED调光驱动器。在完成配置后，系统几乎不需要中央处理单元（CPU）干预即可自行控制开关模式电源转换器，这可以释放CPU以执行其他重要任务，比如系统中的监控功能、通信功能或新增的智能功能。 核心技术优势： PIC16F1779单颗混合电源MCU（内置PRG斜率补偿、OPA运放、COMP比较器、COG互补波形发生器、DAC、ADC、USART等外设），可实现四路SEPIC 升降压恒流驱动、CAN/LIN协议处理、矩阵芯片动画控制； 采用PCMC峰值电流模式快速响应负载变化，SEPIC拓扑实现升降压，单路恒流可达1A（注意LED散热），支持PWM调光； 硬件级过压保护，过压时自动关闭PWM输出； 检测LED灯串的端电压，可判断LED开路、短路等故障，并通过CAN通讯反馈到BCM模拟器在指示灯上显示； NTC热敏电阻检测LED温度，实现过热保护、超温降额运行； 采用光敏电阻检测环境光线强度，实现自动大灯功能； 模拟BCM发送CAN命令控制大灯亮灭、调光、开关机动画、矩阵控制、复位、电压/状态/故障反馈； 四路驱动实现组合式大灯功能，包括远光、近光、日行灯、位置灯、转向灯。（日行灯和位置灯共用第3组驱动，通过软件调亮度）； NCV78343 UART Over CAN通讯，可支持长距离传输。开机自动寻址，4颗级连实现48（12*4）颗LED的独立控制； 模块化设计，方便修改和更换模块，匹配不同的功能需求； 支持MPLAB X IDE MCC图形化代码配置插件，图形化生成底层驱动，快速开发； 精心设计的SAC_CAN_LED_Lib SDK开发包，提供搭建好四路PCMC恒压/恒流驱动、PWM调光、MCP25625 CAN驱动、USART驱动、抖频等功能，提供API接口； 签定NDA后可以提供原理图、PCB图、材料清单、软件示例源代码、SDK开发包、CAN通讯协议。 方案规格： PWM频率：333KHz（250KHz~500KHz软件可调）； 转换效率：82%~85%； 超温保护：大于112.5℃，降额到80%，大于122.5℃，降额到70%。（软件可调）； LED故障检测：支持； LIN通讯：支持（使用MCC生成代码）； CAN通讯：支持（SDK内提供驱动API），支持控制、状态、故障反馈； 开关控制：支持； 数字抖频：支持（软件可调）； 软启动：支持（软件可调）； 输入防反接：支持； 电流分辨率：6.66666667mA（与LED电流采样电阻的取值有关，阻值大，分辨率高）； 最大功率：40W x 4通道； 输入电压：DC 9V~24V； 矩阵控制：NCV78343最大1.5A*12颗LED*4路； 动画效果：开机动画，关机动画。 |
