大联大世平集团推出基于NXP产品的ZigBee Super Dongle方案
发布时间：2021-8-19 17:26
发布者：eechina
大联大旗下世平推出基于恩智浦（NXP）K32W061的ZigBee Super Dongle方案。

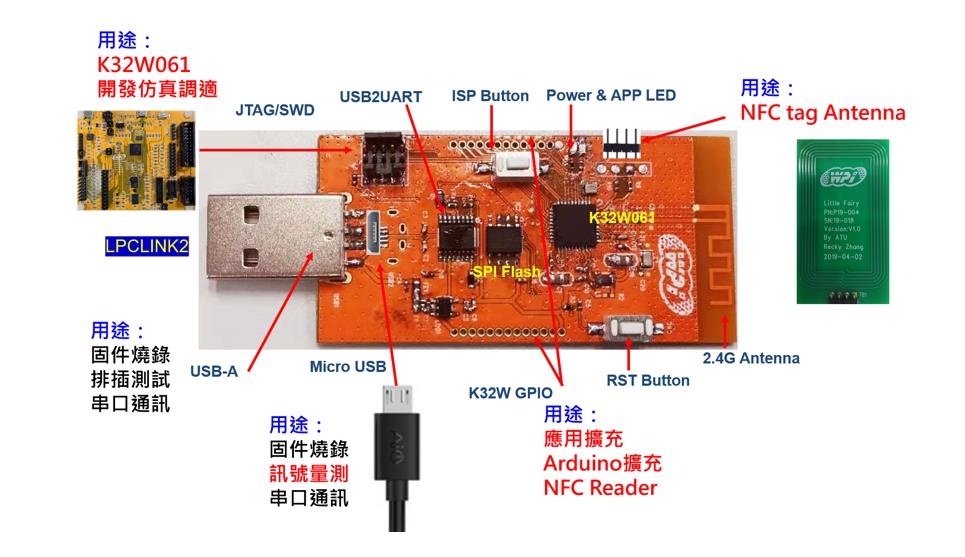

图示1-大联大世平推出基于NXP产品的ZigBee Super Dongle方案的实体图 随着物联网技术的迅速发展，传统的人工近距离控制、检测和采样的方式已经无法满足时代的需求，取而代之的是更智能化、更自动化的方式为管理和生活带来诸多便利性。而在这演变的过程中，无线通信技术起着关键的作用，它可以解决远程控制、远程监测和采集的问题。而ZigBee技术作为一种低功耗的无线通信技术，被广泛应用于各种场景中。 应运市场发展需求，大联大世平推出一款基于NXP K32W061的ZigBee Super Dongle方案。该方案采用超低功耗高性能 Arm Cortex-M4 无线微控制器，其片上Flash为640KB、SRAM为152KB、ROM为128KB。并且该控制器搭载了兼容2.4GHz BLE5低功耗收发器和满足IEEE 802.15.4标准的收发器，以及一个综合的模拟和数字组合的外围设备。此控制器在无线接收、发射模式时具有超低电流消耗，且其所具有的power-down模式允许使用纽扣电池供电。

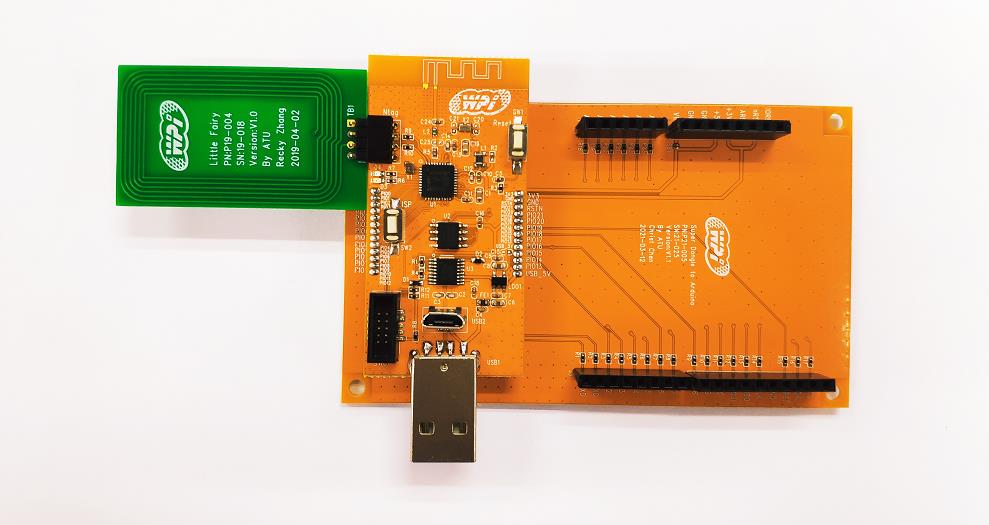

图示2-大联大世平推出基于NXP 产品的ZigBee Super Dongle方案的展示板图 K32W061支持ZigBee3.0、Thread、BLE5.0等网络堆栈，可通过串口、SWD接口下载程序进行调试，且K32W06的嵌入式闪存支持空中下载（OTA）升级应用。在封装设计上，该产品采用6×6 mm2 HVQFN40封装，Pin间距为0.5mm。并且拥有高达22个GPIOS接口，可通过转接板扩展Arduino接口延伸应用。

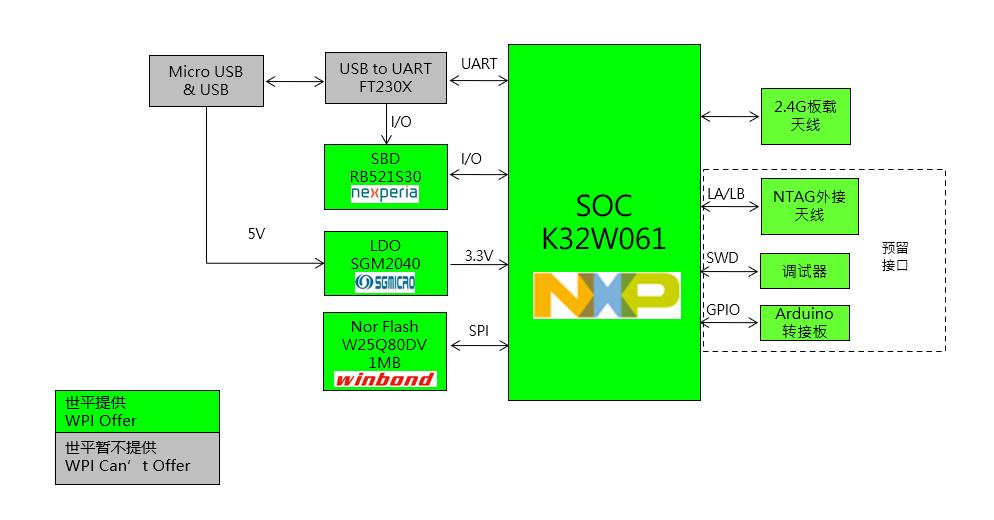

图示3-大联大世平推出基于NXP产品的ZigBee Super Dongle方案的方块图 将K32W061配合软件Ubiqua使用，能够作为Sniffer抓包工具。并且能够适用于安全的低功耗无线项目，以及智能照明、智能门锁、温控器、智能家居领域、无线传感网等领域。
图示4-大联大世平推出基于NXP产品的ZigBee Super Dongle方案的场景应用图 核心技术优势： 可通过转接板扩展 Arduino 接口延伸应用及方便调试； 支持 ISP UART、SWD接口下载调试； 可配合软件可作为ZigBee节点设备使用； 可配合软件Ubiqua作为抓包工具使用； 内部嵌入2.4 GHz收发器，支持ZigBee3.0、Thread、BLE5.0，超低功耗； 6×6mm HVQFN40, 0.5mm pitch； 具有Ntag功能，预留Ntag天线接口； Pin-to-Pin NXP JN5189、可以当MCU使用。 方案规格： K32W061内核 Arm Cortex-M4 48MHz包含640KB Embedded Flash，152KB SRAM，128KB ROM； 1×NOR Flash 1MB、1×FT230XS、2×13pin Arduino Interface； 2×I2Cs、2×SPI、2×UARTs、10bit×PWM、1×DMIC、1×QSPI 、22×GPIOs、1×12bit ADC、1×10bit DAC、1×IR Module、1×RNG。 |
